Guia do Utilizador do Ecrã MicroTouch™ M1500SS da 3M™ 433
Informações Proprietárias da 3M Touch Systems, Inc.

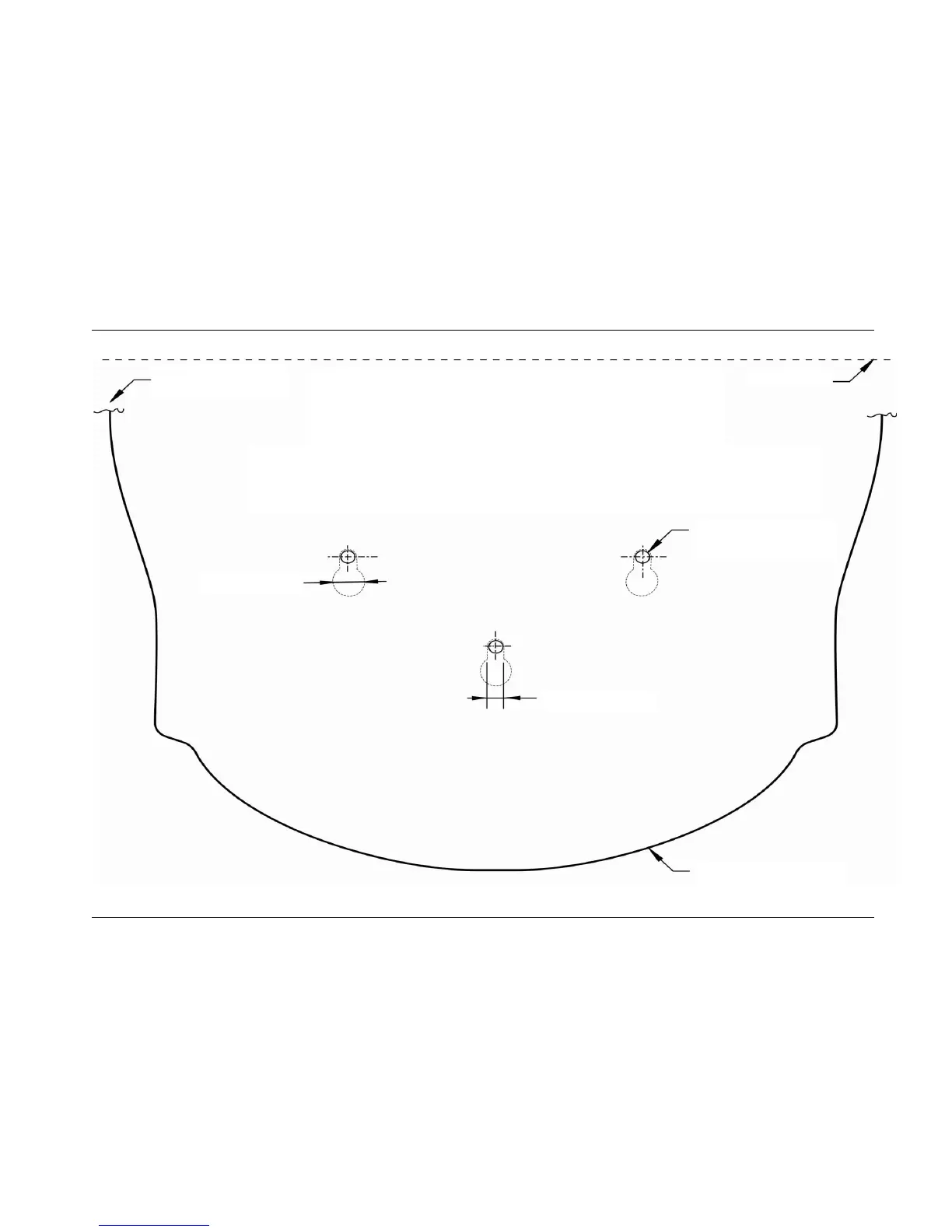

Esquema de Montagem da Placa de Base
do Ecrã M1500SS
(Desenhado em tamanho real)
Informações Proprietárias da 3M Touch Systems
Linha de corte
Rebordo traseiro da base
não apresentado
Coloque este esquema sobre a superfície de montagem e faça três orifícios, tal como apresentado na imagem, para
os parafusos de montagem.
As cabeças dos parafusos devem ter um tamanho inferior a 0,38" (10 mm) e superior a 0,21" (5,5 mm).
Regule a altura das cabeças dos parafusos para fixar o ecrã de forma segura. Esta altura é de cerca de 0,23" (6 mm).
0,39" (10 mm)
0,21" (5,5 mm)
Fazer 3 orifícios de
montagem
Rebordo frontal da base
