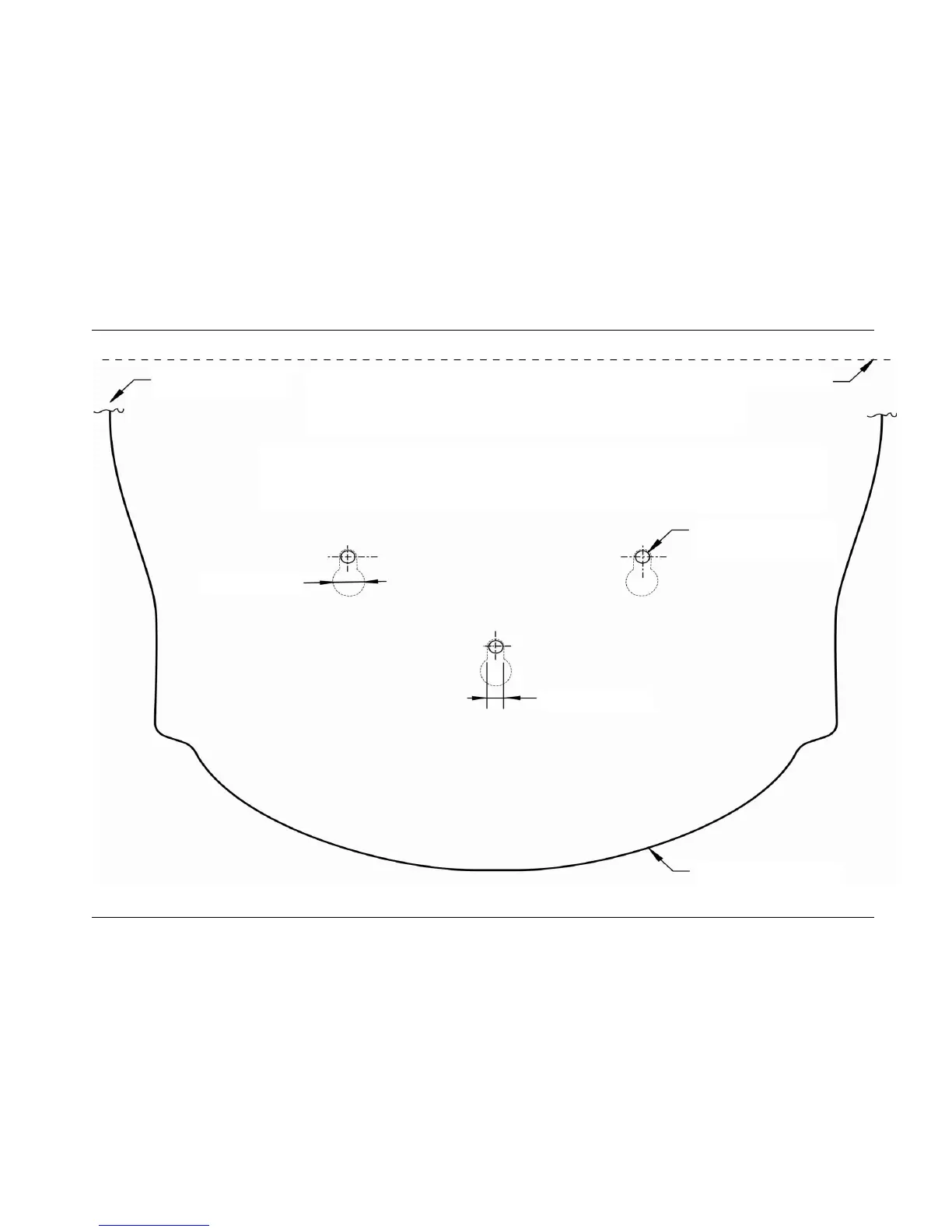

Şablon de montare a plăcii de bază M1500SS
(Desenat la dimensiunea reală)
Informaţii aflate în proprietatea 3M Touch Systems
Linie de tăiere
Marginea spate a bazei
nu este prezentată
Aşezaţi acest şablon pe suprafaţa de montaj şi realizaţi trei orificii aşa cum se prezintă pentru şuruburile de montaj.
Capetele şuruburilor trebuie să fie mai mici de 0,38" (10 mm) şi mai mari de 0,21" (5,5 mm).
Reglaţi înălţimea capetelor şuruburilor pentru blocarea în siguranţă pe poziţie a monitorului. Această înălţime este de
aproximativ 0,23" (6 mm).
0,39" (10 mm)
0,21" (5,5 mm)
Realizaţi 3 orificii de montaj
Marginea din faţă a bazei
