3M™ MicroTouch™ дисплей M1500SS Ръководство за потребителя 47
Информация, собственост на 3M Touch Systems

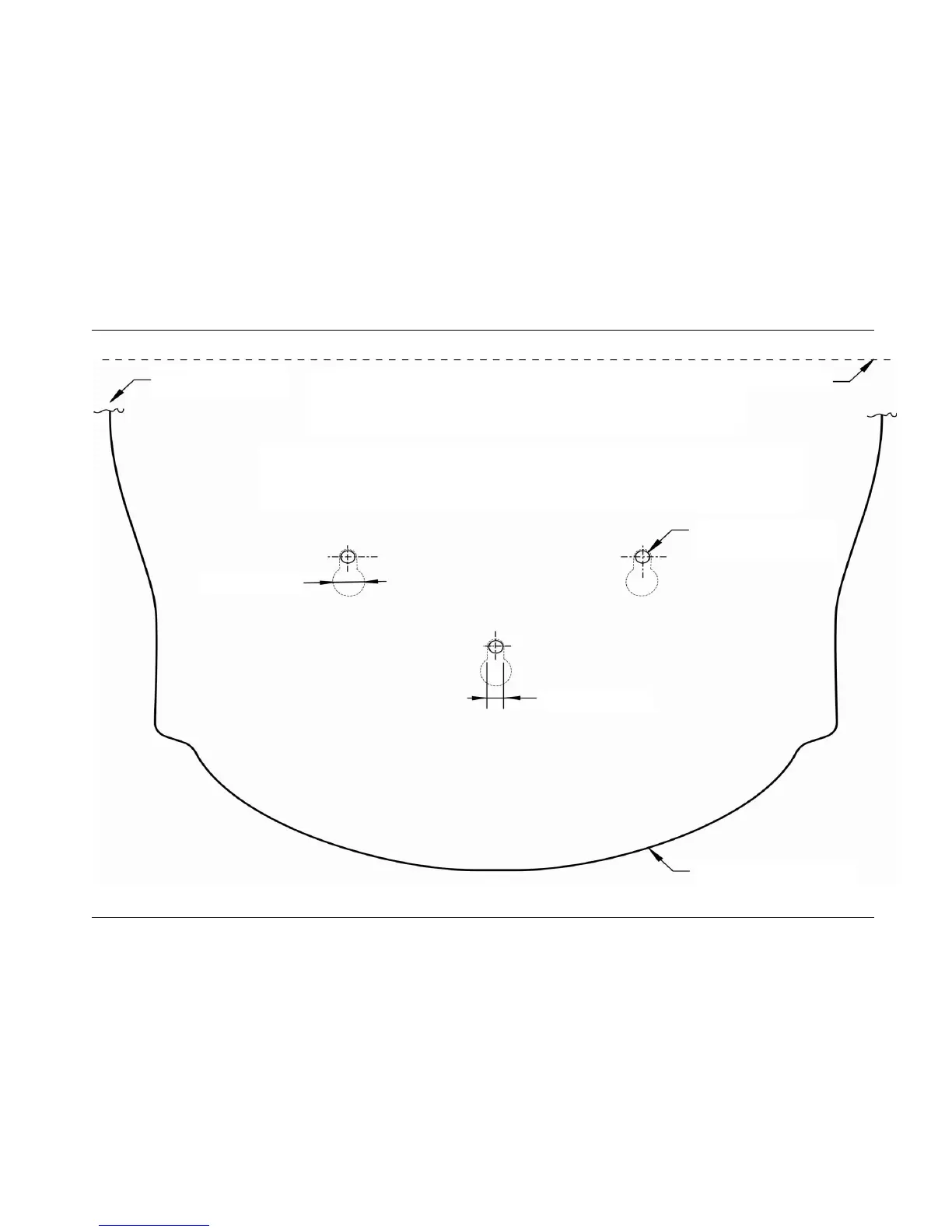

M1500SS Шаблон за монтаж на плот
(в естествени размери)
Информация, собственост на 3M Touch Systems
Линия на рязане
Задният ръб на
основата не е показан
Поставете шаблона върху повърхността за монтаж и пробийте три отвора за монтажните винтове.
Главите на винтовете трябва да са по-малки от 0.38" (10 мм) и по-големи от 0.21" (5.5 мм).
Регулирайте височината на главите на винтовете, за да закрепите здраво монитора. Тази височина е
около 0.23" (6 мм).
0.39" (10 мм)
0.21" (5.5 мм)
Пробийте три монтажни
отвора
Преден ръб на основата
