3M™ MicroTouch™ Bruksanvisning för display M1500SS 553
3M Touch Systems, Inc. Äganderättsinformation

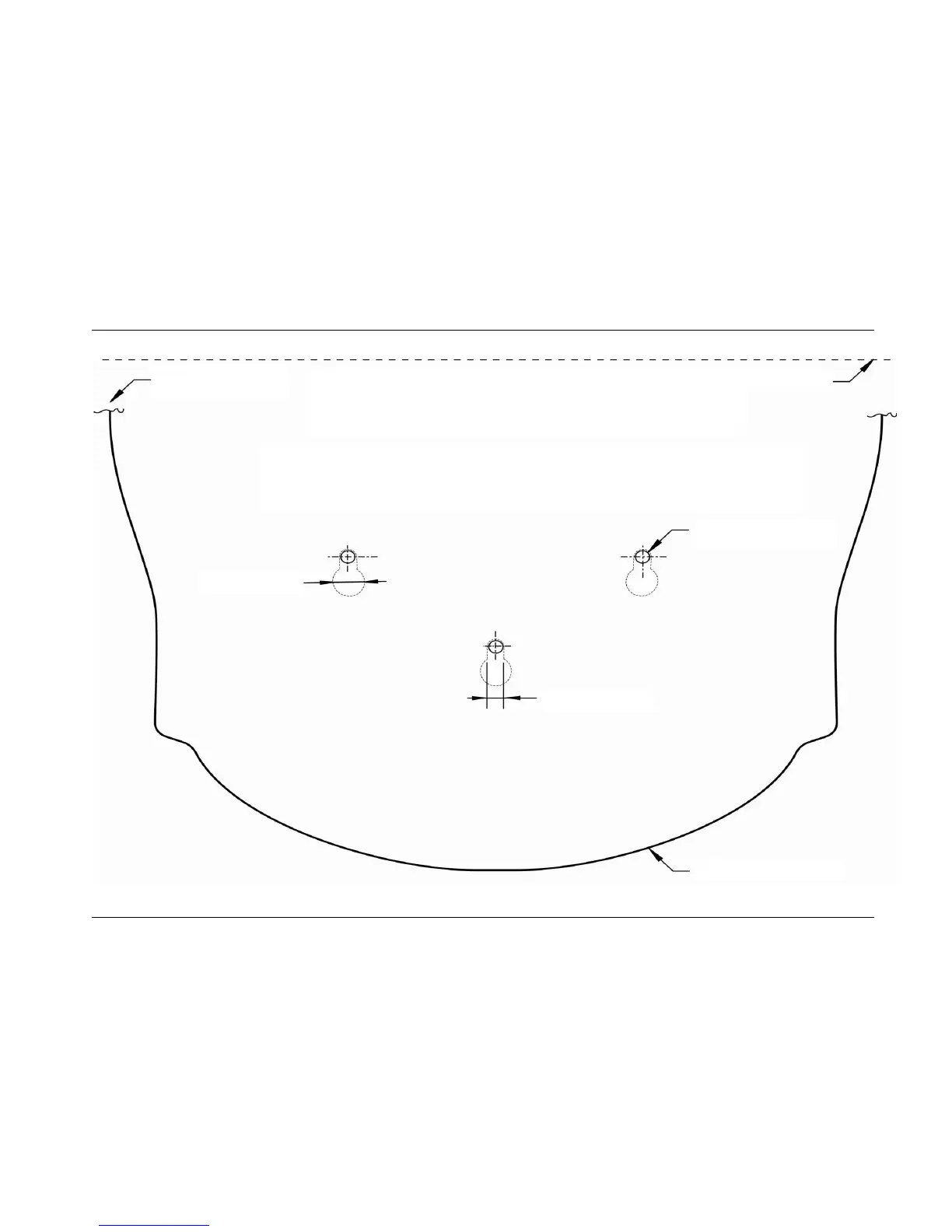

Mall för montering av M1500SS basplatta
(verklig storlek)
3M Touch Systems Äganderättsinformation
Skärlinje
Bakkanten på basen
visas inte
Placera mallen på monteringsytan och borratre hål för monteringsskruvar.
Skruvhuvudena måste vara mindre än 10 mm och större än 5,5 mm.
Justera höjden på skruvhuvudena för att låsa monitorn på plats. Denna höjd är ca 6 mm.
10 mm
5,5 mm
Borra 3 infästningshål
Framkanten på basen
