A.E.B. Leonardo 175 - Page 13

Pag. 13
Italiano
Is175 Rev. 240102 - 2

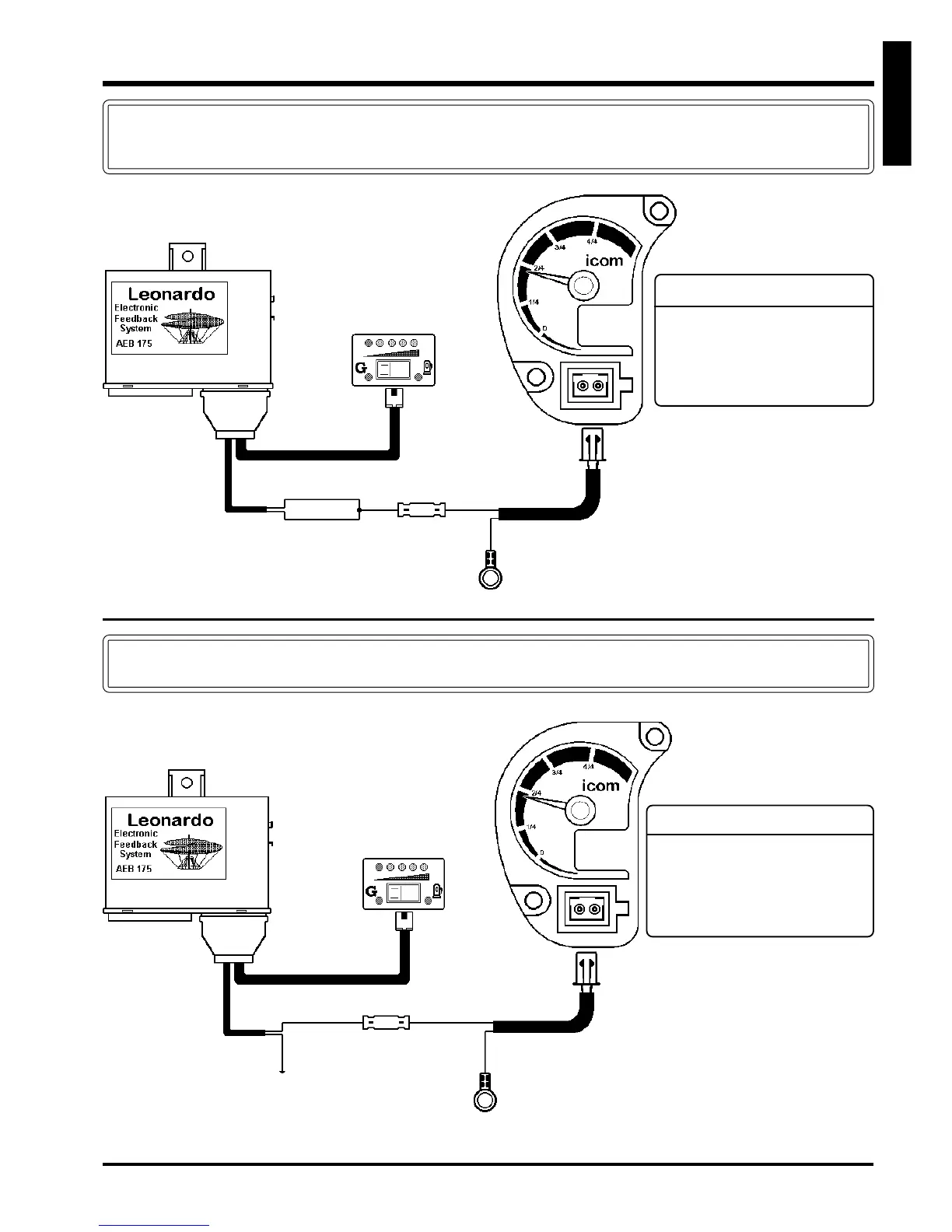

Schemi di collegamento SENSORI DI LIVELLO
SENSORI ICOM CODICE:
SEC 2000
SEB 2001
SED 2002
SEA 2003
MASSA
VERDE
BIANCO
SENSORI ICOM CODICE:
SEC 2004
SEB 2014
SED 2024
SEA 2034
MASSA
VERDE
NON COLLEGARE
ISOLARE
BIANCO BIANCO
BIANCO
Schema di collegamento Sensori di livello ICOM
Standard ICOM (0 ÷ 90 Ohm)
Schema di collegamento Sensori di livello ICOM standard A.E.B.
