Pag. 15
Italiano
Is175 Rev. 240102 - 2

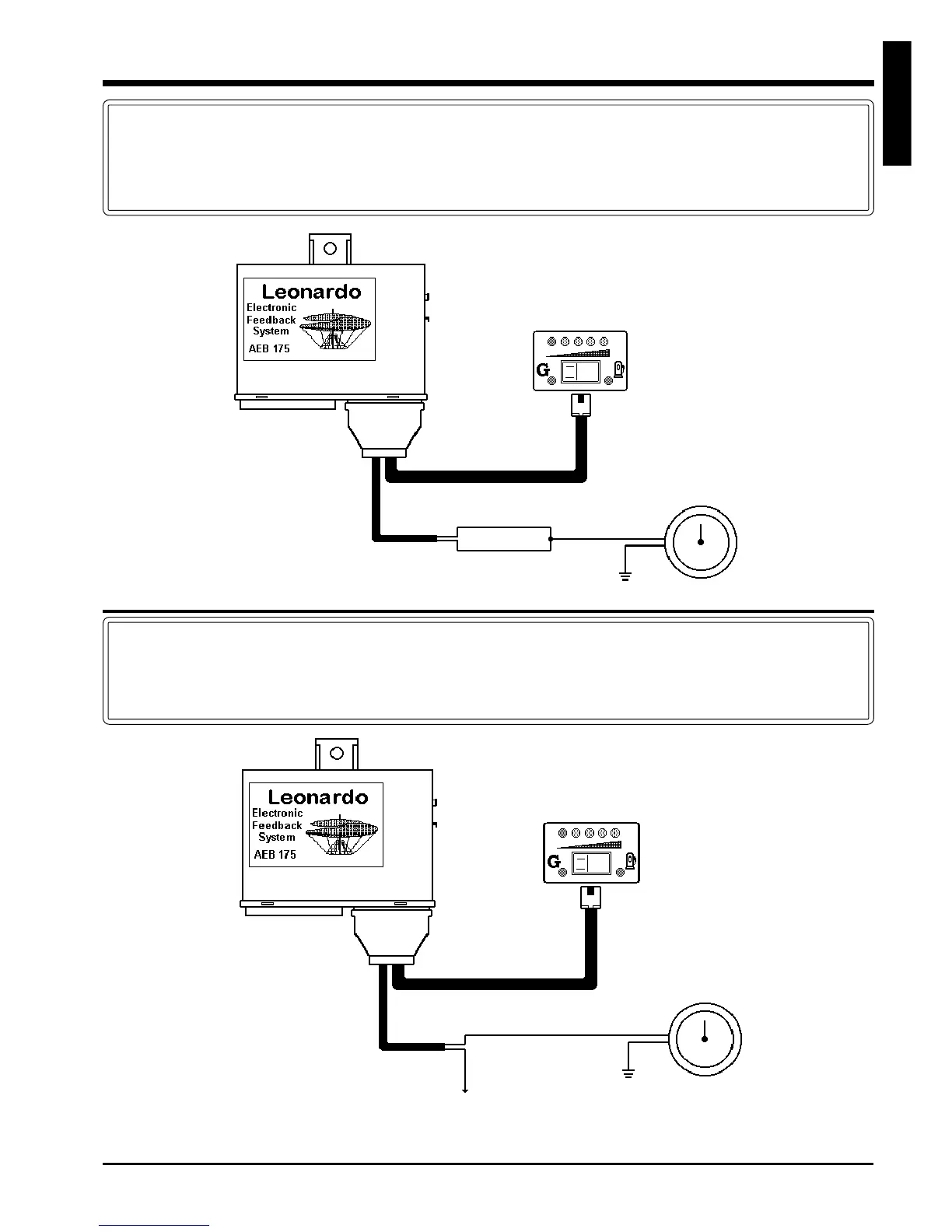

Schemi di collegamento SENSORI DI LIVELLO
Utilizzare questo schema di collegamento per sensori
con valori di resistenza che vanno da 0 ÷ 500 Ohm Max.
impostando come tipo sensore di livello NON STANDARD
Utilizzare questo schema di collegamento per sensori
con valori di resistenza che vanno oltre i 500 Ohm
impostando come tipo sensore di livello NON STANDARD
MASSA
VERDE
BIANCO
VERDE
NON COLLEGARE
ISOLARE
MASSA
BIANCO
SENSORE
SENSORE
