Français
Is175 Rev. 240102 - 2 Pag. 49

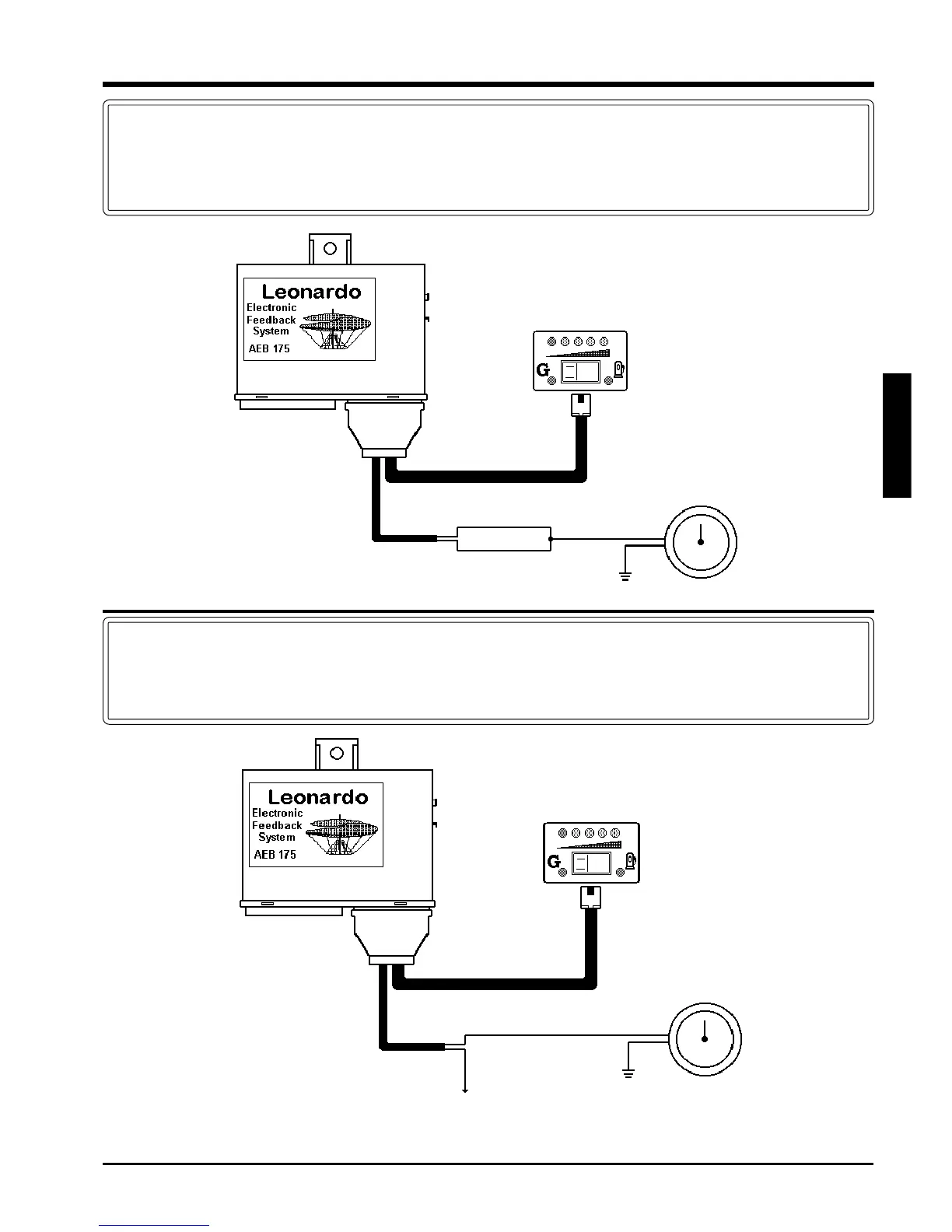

Schémas de raccordement des CAPTEURS DE NIVEAU
Utliliser ce schéma de raccordement pour les capteurs avec des valeurs de
résistance qui vont de 0 ÷ 500 Ohms max. en définissant comme
type de capteur de niveau NON STANDARD
Utliliser ce schéma de raccordement pour les capteurs avec des valeurs de
résistance audelà des 500 Ohms, en définissant comme
type de capteur de niveau NON STANDARD
MASSE
VERT
BLANC
VERT
NE PAS BRANCHER
ISOLER
MASSE
BLANC
CAPTEUR
CAPTEUR
