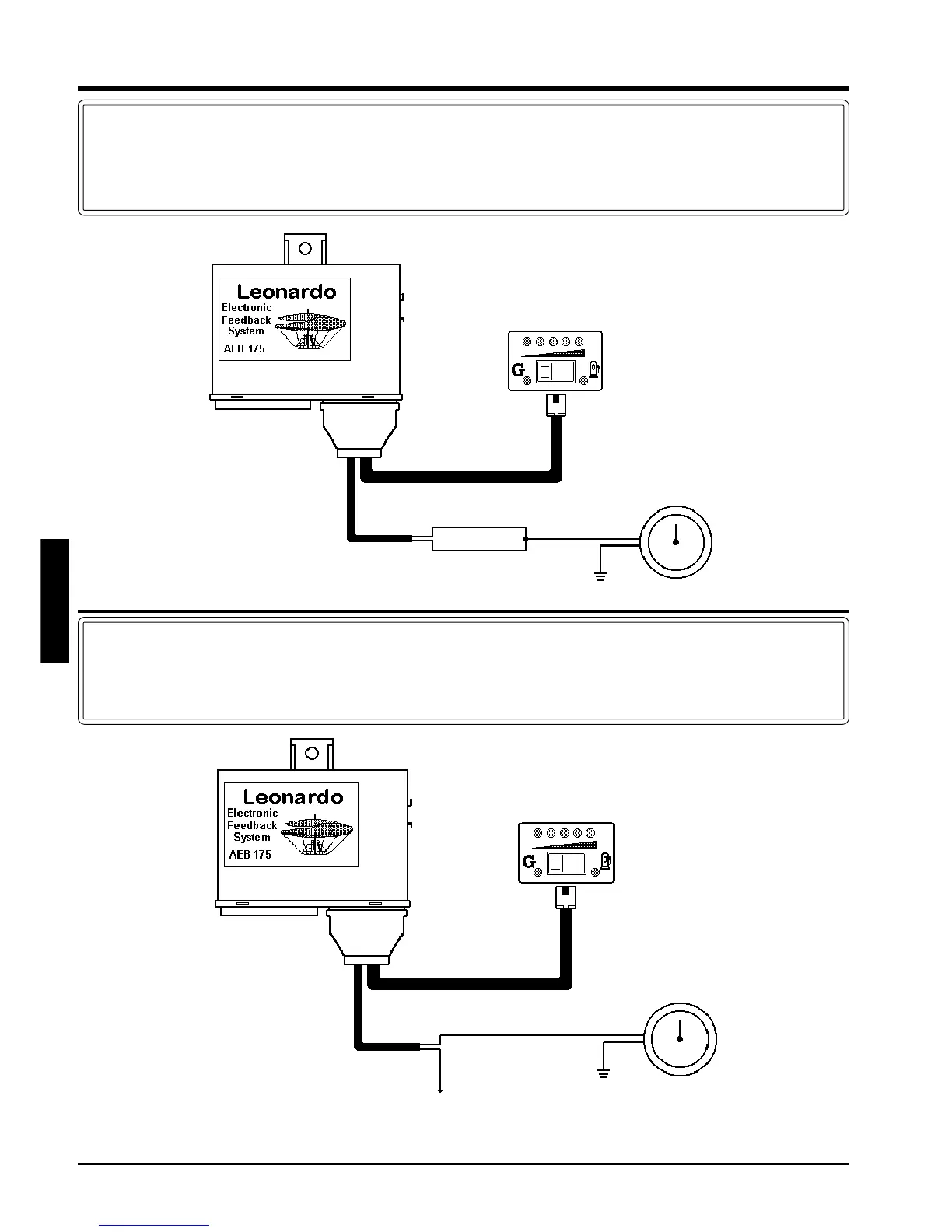

Esquema de conexión SENSORES DE NIVEL
Utilicen este esquema de conexión para los sensores con valores de
resistencia de 0 ÷ 500 Ohm máx. programando como tipo sensor de
nivel NO ESTANDAR
Utilicen este esquema de conexión para los sensores
con valores de resistencia más allá de los 500 Ohm
programando como tipo sensor de nivel NO ESTANDAR
MASA
VERDE
BLANCO
VERDE
NO CONECTEN
AISLEN
MASA
BLANCO
SENSOR
SENSOR
