Pag. 7
Italiano
Is175 Rev. 240102 - 2
Descrizione componenti
PRESA DIAGNOSI
Tramite la presa diagnosi è possibile collegare alla centralina
“Leonardo”
un personal
computer tramite interfaccia seriale, su cui sarà installatto un apposito software di
programmazione, o il TESTER PALMARE.
In entrambi i casi si avranno a disposizione diversi menu, dai quali sarà possibile
adattare la centralina
“Leonardo”
alle caratteristiche dei diversi tipi di vetture e
controllarne il corretto funzionamento.
Il
“Leonardo” Cod. 175
è fornito completo di commutatore, con le seguenti funzioni:
• indicatore di livello;
• deviatore per la selezione tipo di carburante GAS o BENZINA;
• possibilità di visualizzare eventuali anomalie nel funzionamento della Sonda
Lambda, abilitando la funzione DIAGNOSI (in origine questa funzione è disabilitata);
• se si abilita la funzione avviamento benzina (DECELERAZIONE o ACCELERAZIONE)
in caso d'EMERGENZA è possibile avviare la vettura direttamente a GAS.
LED GIALLO
⇒⇒
⇒⇒
⇒ lampeggio veloce; la centralina è prediposta per l'avviamento a
Benzina ed il passaggio automatico a GAS.
LED GIALLO
⇒⇒
⇒⇒
⇒ acceso fisso; funzionamento a GAS.
LED GIALLO
⇒⇒
⇒⇒
⇒ lampeggio lento; se s'abilita la funzione DIAGNOSI durante il
funzionamento a GAS, ed il led GIALLO inizia a lampeggiare lentamente, la centralina
ha memorizzato un'anomalia nel funzionamento della Sonda Lambda. Il led GIALLO a
questo punto continuerà a lampeggiare sia durante il funzionamento a GAS che
durante il funzionamento a BENZINA. In questa condizione se si spegne il quadro, il
LED GIALLO smetterà di lampeggiare senza però cancellare l'errore dalla memoria
della centralina. Se al successivo avviamento durante il funzionamento a GAS si
ripresenta l'anomalia il LED GIALLO riprenderà a lampeggiare. A questo punto
eliminare il problema e cancellare l'errore, tramite il computer o il tester palmare.
L'operazione di cancellazione degli errori deve essere eseguita a motore spento e
senza aver inserito il quadro.

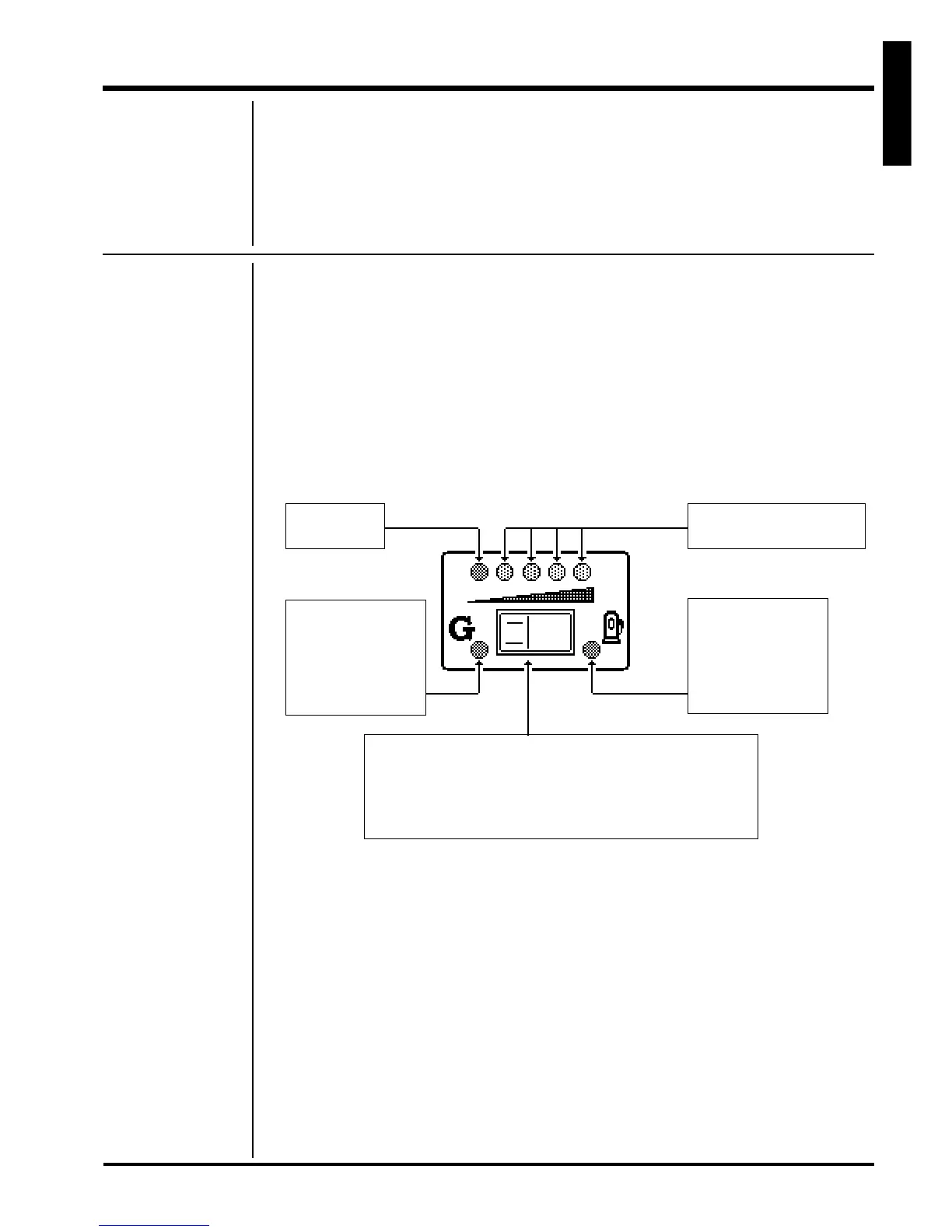

COMMUTATORE
LED ROSSO
RISERVA
4 LED VERDI
LIVELLO CARBURANTE
LED ROSSO
FUNZIONAMENTO
A
BENZINA
DEVIATORE 2 POSIZIONI
DEVIATORE A SINISTRA FUNZIONAMENTO GAS
DEVIATORE A DESTRA FUNZIONAMENTO BENZINA
ABILITAZIONE FUNZIONE D'EMERGENZA
LED GIALLO
FUNZIONAMENTO
A GAS
SEGNALAZIONE
DIAGNOSI
