Português
Is175 Rev. 240102 - 2
Pag. 75
Descrição dos componentes
TOMADA
DIAGNÓSE
Através da tomada diagnóse, é possível coligar um computador pessoal à centralina
“Leonardo”
, através do interface serial, sobre a qual estará instalado um apropriado
software de programação, o TESTER PALMARE.
Em ambos os casos, ter - se - á a disposição alguns menus, e com quais será possível
adaptar a centralina
“Leonardo”
às características dos diferentes tipos de viaturas e
de controlar o seu correcto funcionamento.
O
“Leonardo” Cod. 175
vem entregado com o comutador, com as seguintes funções:
• indicador do nível;
• comutador para a selecção do tipo de carburante GÁS ou GASOLINA;
• possibilidade de visualizar possíveis anomalias no funcionamento da Sonda
Lambda, activando assim a função DIAGNÓSE (em origem esta função está
desactivada);
• se a função arranque gasolina DECELERAÇÃO ou ACELERAÇÃO for activada,
em casos de EMERGÊNCIA é possível arrancar a viatura directamente a GÁS.
LED AMARELO
⇒⇒
⇒⇒
⇒ Relampejo veloz; a centralina está predisposta para o arranque
a Gasolina e passagem automática para GÁS.
LED AMARELO
⇒⇒
⇒⇒
⇒ Acendido fixo; funcionamento a GÁS.
LED AMARELO
⇒⇒
⇒⇒
⇒ Relampejo lento; se for activada a função DIAGNÓSE durante o
funcionamento a GÁS, e o led AMARELO começar a relampejar devagarinho, quer
dizer que a centralina memorizou uma anomalia no funcionamento da Sonda Lambda.
A este ponto, o led AMARELO continuará a relampejar seja durante o funcionamento a
GÁS que durante o funcionamento a GASOLINA. Nesta condição, se o quadro for
apagado, o led apaga - se mas sem ter cancelado o error na memória da centralina.
Se ao arranque seguinte, durante o funcionamento a GÁS, a anomalia presenta - se
outra vez, o led AMARELO começará a relampejar outra vez. Nesta altura, eliminar o
problema e cancelar o erro através do computador ou do tester palmare. A operação
de cancelação tem que ser executada com o motor parado e o quadro desligado.

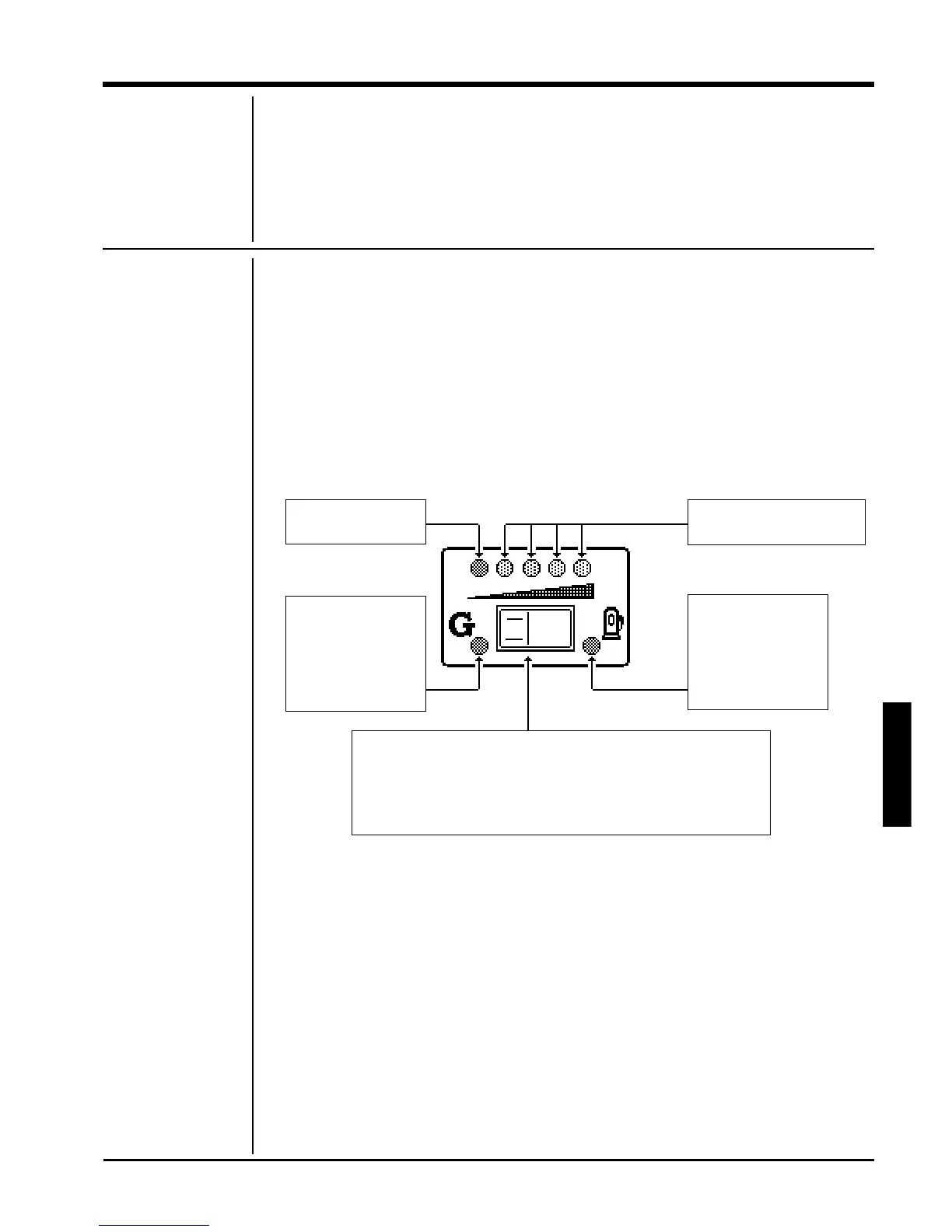

COMUTADOR
4 LEDES VERDES
NÍVEL CARBURANTE
LED VERMELHO
FUNCIONAMENTO
A
GASOLINA
COMUTADOR 2 POSIÇÕES
COMUTADOR À ESQUERDA FUNCIONAMENTO A GÁS
COMUTADOR À DIREITA FUNCIONAMENTO A GASOLINA
ACTIVAÇÃO FUNÇÃO DE EMERGÊNCIA
LED AMARELLO
FUNCIONAMENTO
A GÁS
SIGNALIZAÇÃO
DIAGNÓSE
LED VERMELHO
RESERVA
