Português
Is175 Rev. 240102 - 2
Pag. 83

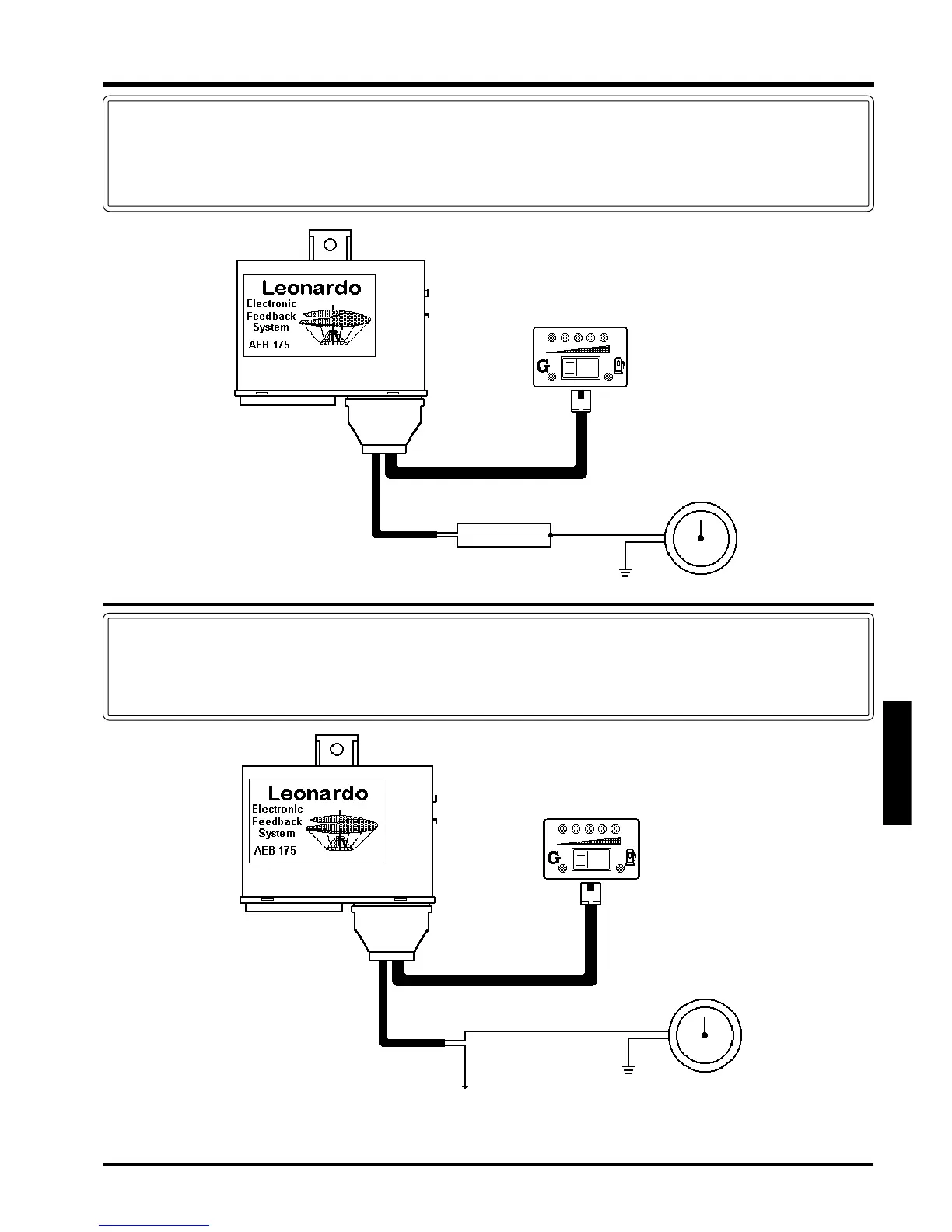

Esquemas de conexão SENSORES DE NÍVEL
Utlilizar este esquema de conexão para sensores com valor de resistência a
partir de 0 ÷ 500 Ohm Máx, ajustando como
tipo sensor de nível NÃO STANDARD
Utlilizar este esquema de conexão para sensores
com valor de resistência que vão além de 500 Ohm, ajustando como
tipo sensor de nível NÃO STANDARD
MASSA
VERDE
BRANCO
VERDE
NÃO COLIGAR
ISOLAR
MASSA
BRANCO
SENSOR
SENSOR
