104
DE

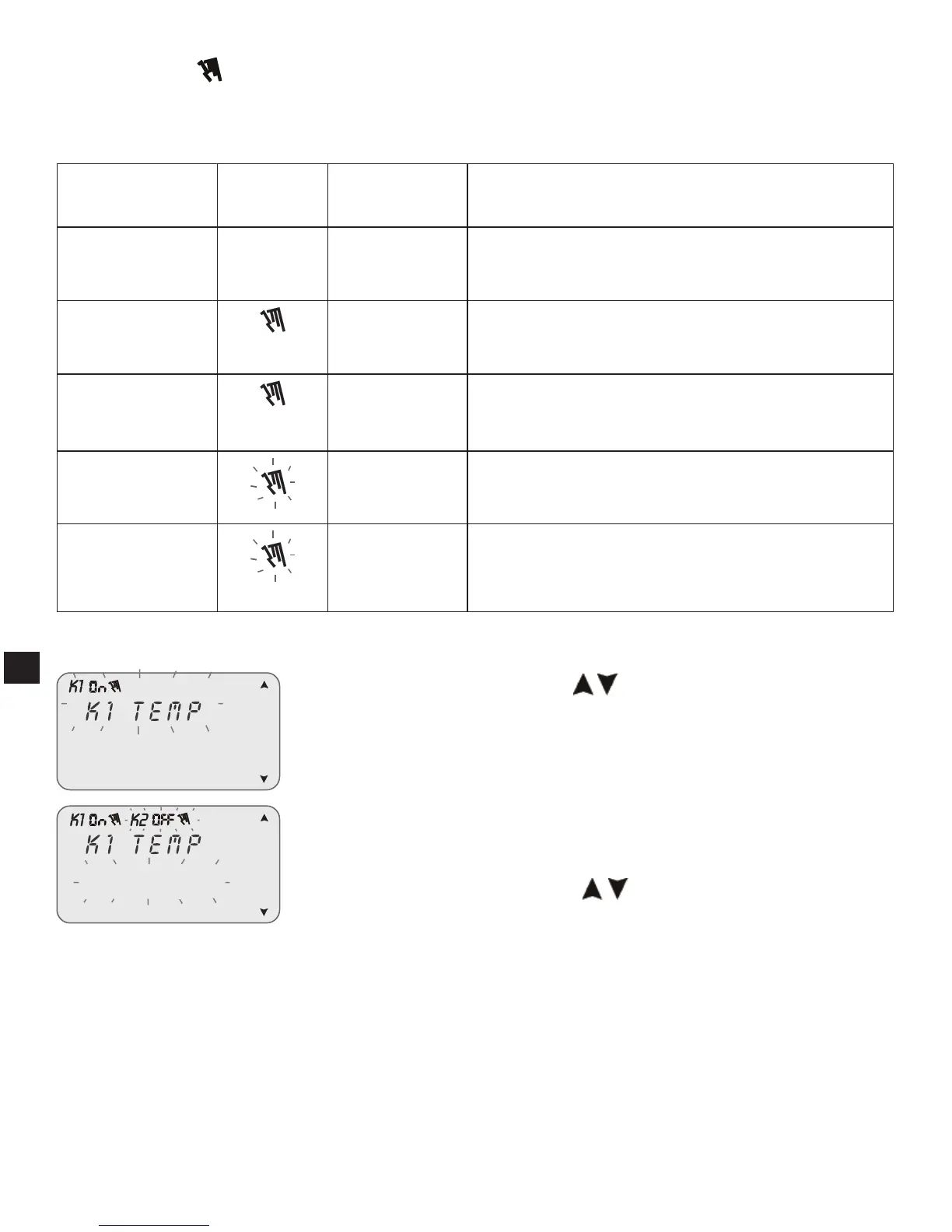

3-7 Manuell
Ermöglicht die manuelle Zwangssteuerung der Ausgänge unabhängig vom eingeschalte-
ten Programm. Mögliche Einstellungen:
Zwangssteue-
rungsmodus
Display-
Symbol
Kanal-
Status
Zwangssteuerungsfunktion
Auto K1
K2
Keine Zwangssteuerung, der Kanal wird
programmgesteuert.
Perm
K1 On
K2 On
Permanenter Kanal eingeschaltet.
PERM
K1 OFF
K2 OFF
Permanenter Kanal ausgeschaltet.
TEMP
K1 On
K2 On
Kanal bis zum nächsten Programmschritt
eingeschaltet.
TEMP
K1 OFF
K2 OFF
Kanal bis zum nächsten Programmschritt
ausgeschaltet.
Einschalten einer Zwangssteuerung
K2 Perm
Wählen Sie mit den Tasten 1. das Untermenü „MANUELL“.
Bestätigen Sie durch Drücken von 2. OK.
Drücken Sie die Tastenkombination (siehe Kap.1-6) zur 3.
Auswahl des Kanals (nur bei 2-Kanal-Modellen).
Auf dem Display werden die Informationen über den »
Kanal bzw. die Kanäle angezeigt (siehe obige Tabelle).
Stellen Sie mit den Tasten 4.
die Art der Zwangssteu-
erung ein.
Bestätigen Sie die Auswahl durch Drücken von 5. OK.
Der Einstiegsbildschirm wird nun angezeigt. »
Auf dem Display wird die Art der Zwangssteuerung des »
Kanals angezeigt.
Ausschalten einer Zwangssteuerung
Drücken Sie die Tastenkombination des auszuschaltenden Kanals (siehe Kap. 1-6) circa 1.
2 Sekunden lang.
