ABB D1 - Connexions; Première Mise Sous Tension

72
FR

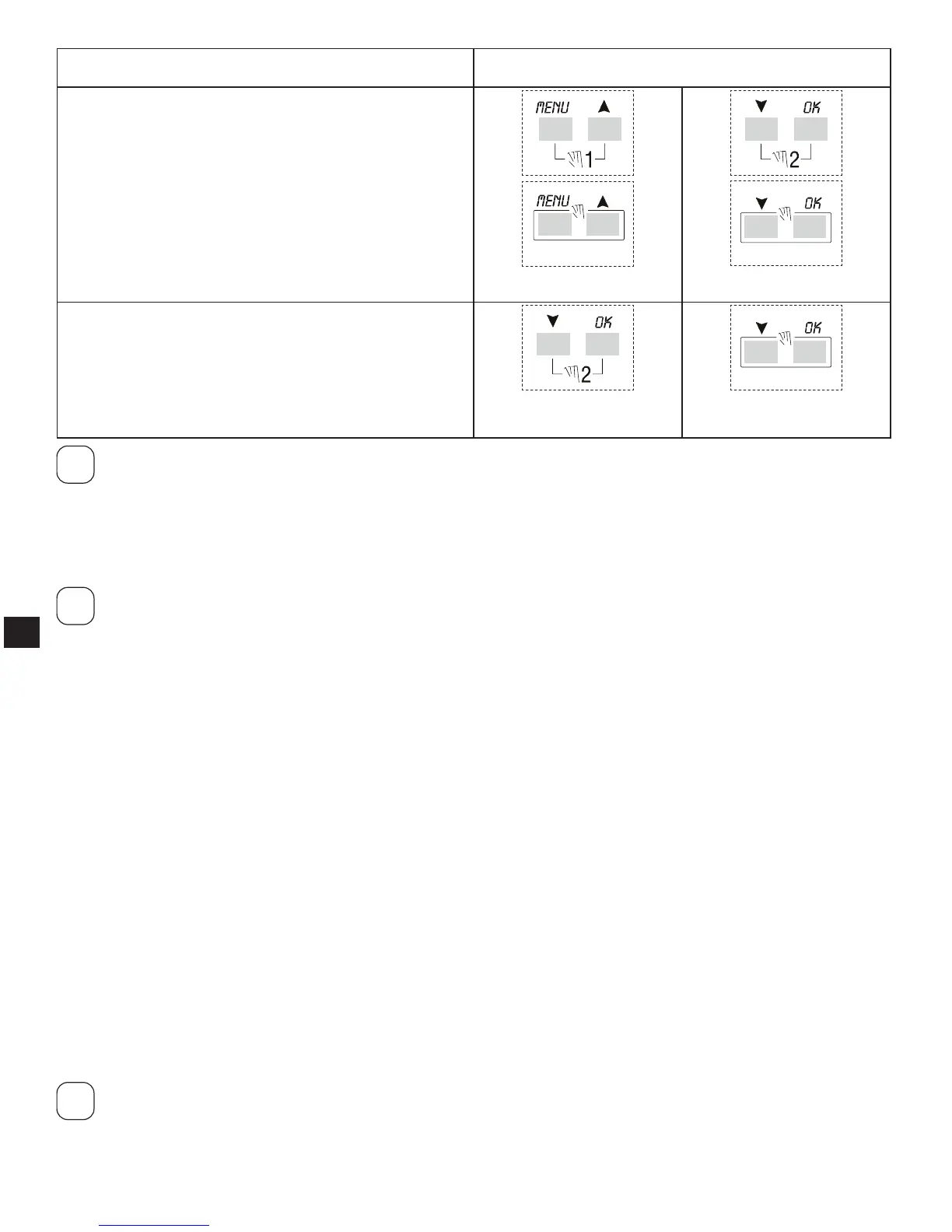

Fonction Association de touches
Forçage manuel permanent sortie 1 et
2 (voir chap. 3-7).
La pression de la touche pendant 2 s
permet d’accéder à PERM alors que la
pression en alternance permet de com-
muter entre PERM ON et PERM OFF.
+
+
2 s.
+
+
2 s.
Retour au mode AUTO (en cas d’activa-
tion d’un forçage manuel quelconque).
+
2 s.
+
2 s.
Pour exécuter une des fonctions décrites ci-dessus il faut se trouver obligatoi-
rement dans la page-écran initiale.
1-6 Connexions
Distance max pour entrée externe : 100 m.
Connexion modèles mono sortie et double sortie
Voir schéma Fig. 5-1 à Fig.5-3.•
Connexion modèles Synchro
Modèles Synchro mono sortie ou double sortie avec GPS ou Antenne DCF77.
Voir schéma Fig. 6-1 à Fig.6-2.•
1-7 Première mise sous tension
L’appareil est livré sans programmation.
Appuyez sur 1. RESET en utilisant un objet pointu pour déverrouiller l’appareil
(voir Fig.4).
Entrez les données suivantes :2.
LANGUES• (voir chap. 3-8-1).
RÉGUL H• (An, Mois, Jour, Heure, Zone heure (voir chap. 3-8-2)).
En cas d’absence d’énergie électrique (ex. « panne de courant ») le REGUL
H reste en mémoire ; en outre l’interrupteur numérique :
désactive le(s) relais,•
