快速安装指南
- MicroFlex e150

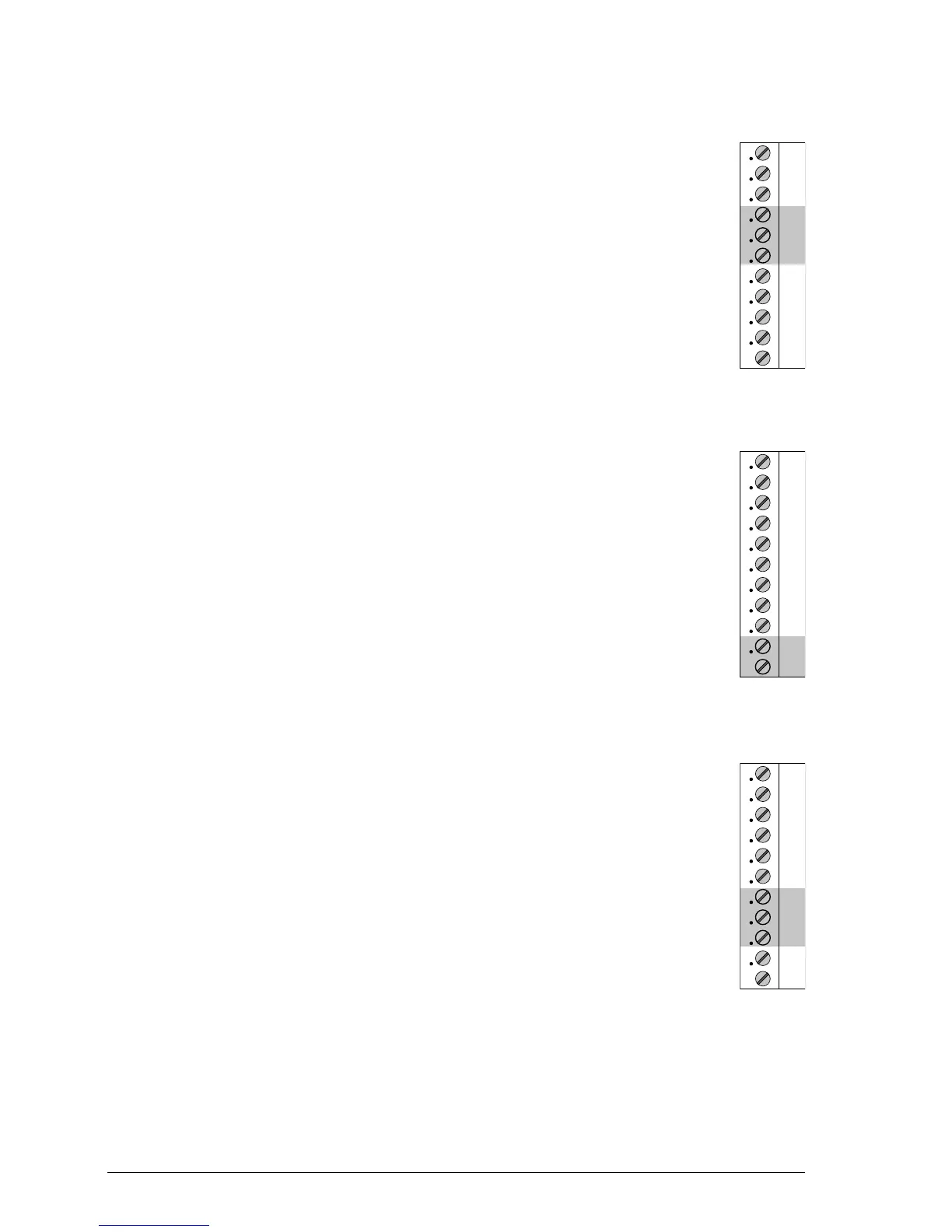

交流电源、熔断器和滤波器
MicroFlex e150 可接受电源电压为 105-250 V AC 50/60 Hz， 1 相或 3
相。
对于三相电源，将相位连接至 L1、 L2 和 L3。
对于单相电源，将电源连接至任意两条线路输入，例如 L1 和 L2。
交流电源必须包含一个断路器 （或熔断器）和指定规格的滤波器。为了
接地更为有效，可将滤波器安装到与 MicroFlex e150 相同的金属面板。
必须使用金属散热器顶部的 M4 螺丝将安全接地端连接至 MicroFlex
e150 外壳。
制动电阻 （可选）
可能需要使用合适的制动电阻来消除电机减速过程中来自内部直流总线
的剩余功率。
制动电阻必须具备至少 39 Ω 的电阻值，电感小于 100μH，且额定功率
与应用相适应。适用的电阻器见手册 MN1961WCN。将制动电阻连接至
R1 和 R2。
电机 U V W 输出端
将电机连接至 U、 V 和 W 输出端。
必须将 U、 V 和 W 输出端连接至电机上相对应的 U、 V 或 W 端子。错
误连接可能会导致电机的运动失控。
必须使用金属散热器顶部的 M4 螺丝将电机接地端连接至 MicroFlex
e150 外壳。
必须使用导电接地 / 地线夹将电机电缆屏蔽层进行连接，附到与
MicroFlex e150 相同的金属面板。
X1
