快速安装指南 - MicroFlex e150 67

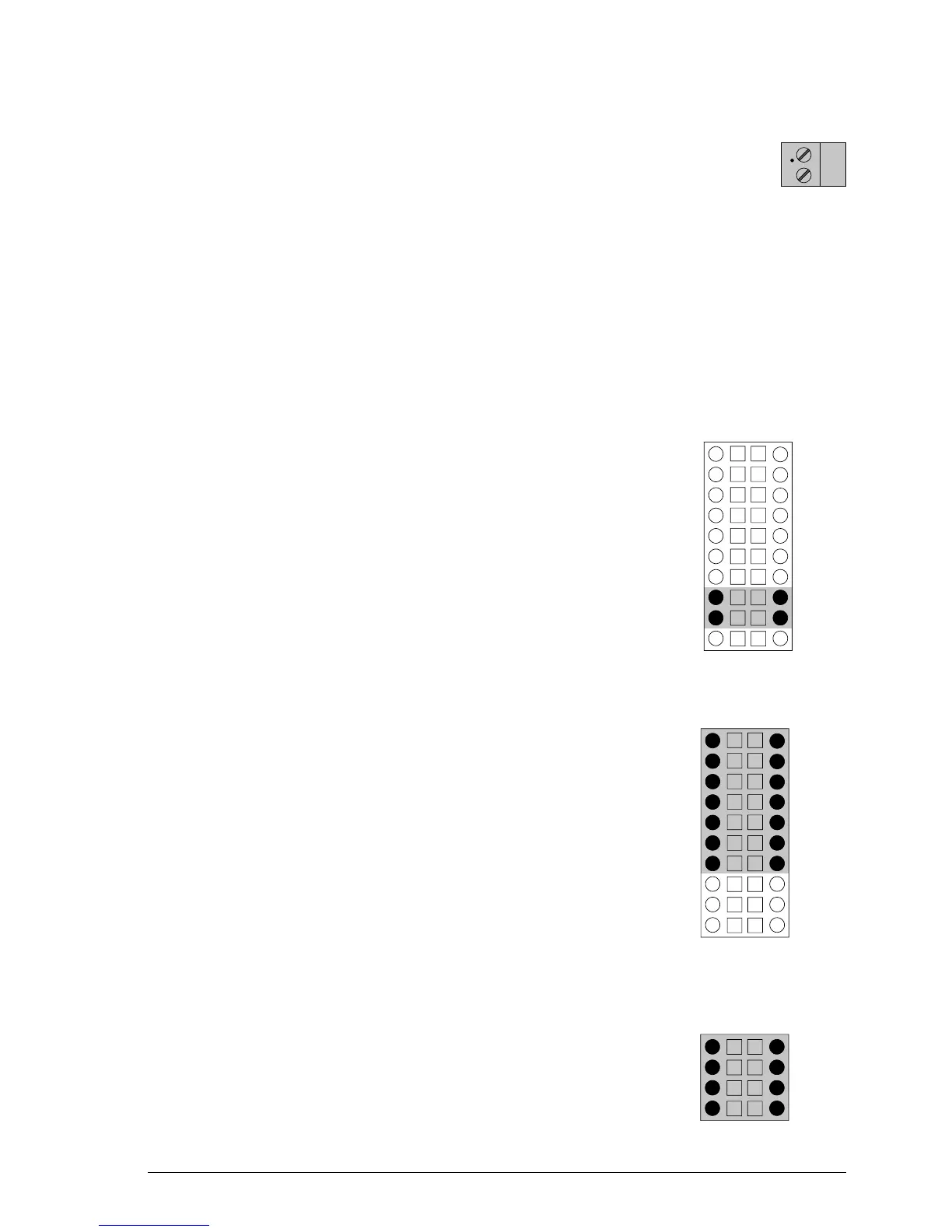

 24 V DC 控制电源和滤波器
MicroFlex e150 需要使用一个 24 V DC (20-30 V DC) 1 A 的电源来为电
子控制设备供电。
在连接器 X2 处连接控制电源。
应为 MicroFlex e150 提供一个配有熔断器的直流电源。如果要使用同一
24V 电源为其它装置供电，则需安装一个滤波器 （目录编号为
FI0014A00），以将 MicroFlex e150 与系统的其它部分隔离。作为替
代，也可以使用陶铁磁体包住连接器 X2 旁的电源电缆。
 安全扭矩停车 （STO）输入
24 V DC （12-30 V DC）电压必须施加到两个 STO 输入，
以使驱动器运行。 SREF 为两个输入所通用。
 数字 I/O
24 V DC （12-30 V DC）通用数字输入和输出。
 模拟 I/O
一个模拟输入可以用于从运动控制器接收一个 ±10 V 指令信
号。
该 ±10 V 模拟输出可以用于控制外部设备。
0V
24V
X2
X3
STO1
STO2SREF
SREF
X3
Status+
DOUT2+DOUT2-
Status-
DOUT1+DOUT1-
DIN2+DIN2-
DIN3+DIN3-
DIN1+DIN1-
DIN0+DIN0-
X4
AIN1-
AIN0-AIN0+
AIN1+
ShieldShield
AGNDAOUT0
