ACKERMANN UGS 540 E - Elektrischer Anschluss; Wasseranschluss; Abflussanschluss

BEDIENUNGSANLEITUNG FÜR GESCHIRRSPÜLMASCHINE
Seite 3 von 12
D

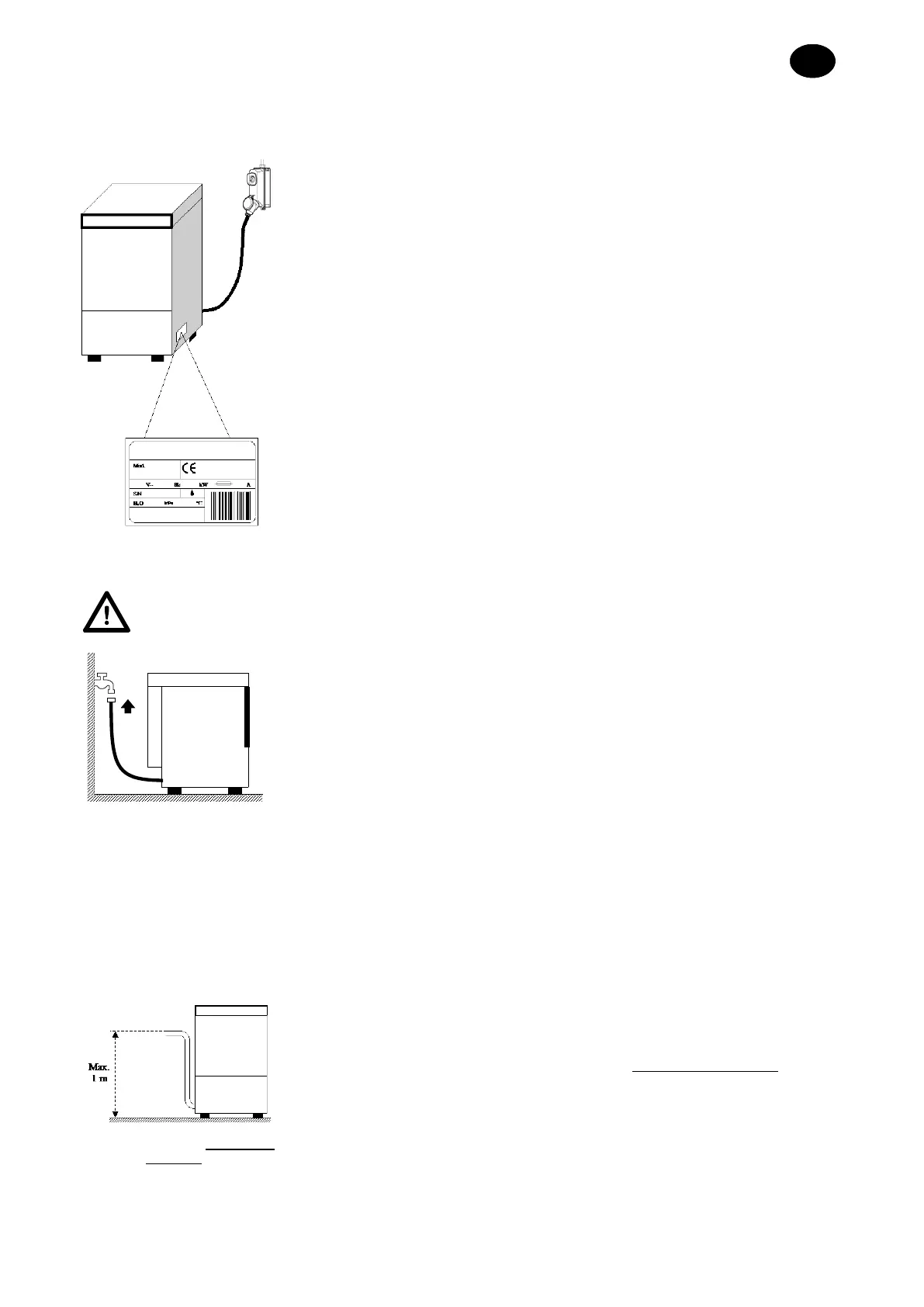

2.3 Elektrischer Anschluss
•
Es muss ein Hauptschalter vorhanden sein, mit dem alle Kontakte
einschließlich des Nullleiters getrennt werden. Die getrennten Kon
takte
müssen einen Abstand von mindestens 3 mm haben. Der Schalter muss
über eine thermomagnetische Schutzvorrichtung ausgelöst bzw.
zusammen mit Sicherungen gekoppelt werden.
Die Sicherungen und der
Schalter müssen anhand der auf dem Typenschild angegeben
en
Maschinenleistung ausgelegt werden.
•
Der Hauptschalter muss sich an der Stromleitung in der Nähe des
Aufstellungsortes befinden.
Am Hauptschalter darf stets nur ein Gerät
angeschaltet sein.
• Die Spannung und die Frequenz des Stromnetzes müssen mit den Ang
aben
auf dem Typenschild übereinstimmen.
•
Für die Sicherheit des Bedieners sowie die Gerätesicherheit muss
entsprechend der geltenden Schutzvorschriften eine ausreichende
Erdung vorgesehen werden.
• Das Anschlusskabel darf ausschließlich ein Kabel des Typs H07RN-
F sein.
Das Kabel darf bei normalem Maschinenbetrieb oder der normalen Wartung
nicht gezogen bzw. gequetscht werden.
• Die am Gehäuse befestigte Äquipotential-Klemme muss an ein Äquipotential-
Kabel angeschlossen werden, das einen für die Anwendung geeign
eten
Querschnitt haben muss.
• Beachten Sie die auf dem Schaltplan angegebene Polarität.
• Für weitere Informationen siehe den anliegenden Schaltplan.
Keine Adapter, Mehrfachsteckdosen, Kabel mit unzureichendem Querschnitt oder mit
Verlängerungsanschlüssen verwenden, die nicht den geltenden Anlagennormen entsprechen.
2.4 Wasseranschluss
Das Gerät wird mit einem Schlauch an die Wasserleitung angeschlossen.
Zwischen dem Wasseranschluss und dem Elektroventil im Gerä
t muss ein
Absperrventil (Schieber, Kugelhahn oder Schieberventil) angebracht werden, das
in der Lage sein muss notfalls ein schnelles und vollständiges Absperren der
Wasserversorgung sicherzustellen
. Das Absperrventil muss sich an der
Wasserleitung in der Nähe und direkt vor dem Gerät befinden.
• Ist die Anlage neu oder wenig benutzt worden, vor dem Anschließen das Wasser lange laufen lassen.
• Die Wasserversorgung, die Temperatur und der Druck müssen mit den Angaben
auf dem Typenschild der
Maschine übereinstimmen.
• Liegt die Rohwasserhärte über 6° dH muss die Maschine mit einer eingebauten Enthärtung betrieben werden.
Liegt die Wasserhärte über 30° dH raten wir dazu, einen externen Wasserenthärter vor dem Elektroventil zu
installieren.
• Bei Maschinen mit eingebautem Enthärter muss der entsprechende Härtebereich eingestellt werden (siehe
separates Beiblatt).
Mit Abwasserpumpe (auf Anfrage
erhältlich)
2.5 Abflussanschluss
• Falls sich der Abfluss nicht unterhalb des Maschinenbodens befindet
, kann ein
Modell mit Abwasserpumpe benutzt werden (auf Anfrage erhältlich).
• In diesem Fall ist die maximal zulässige Höhe des Abflusses gleich 1 Meter.
• Stets prüfen, dass der Abfluss richtig funktioniert und nicht verstopft ist.
• Alle anderen Lösungen müss
en vorher mit dem Hersteller abgesprochen und
von diesem genehmigt werden.
