Méthode 2 : Branchement avec réseau extérieur

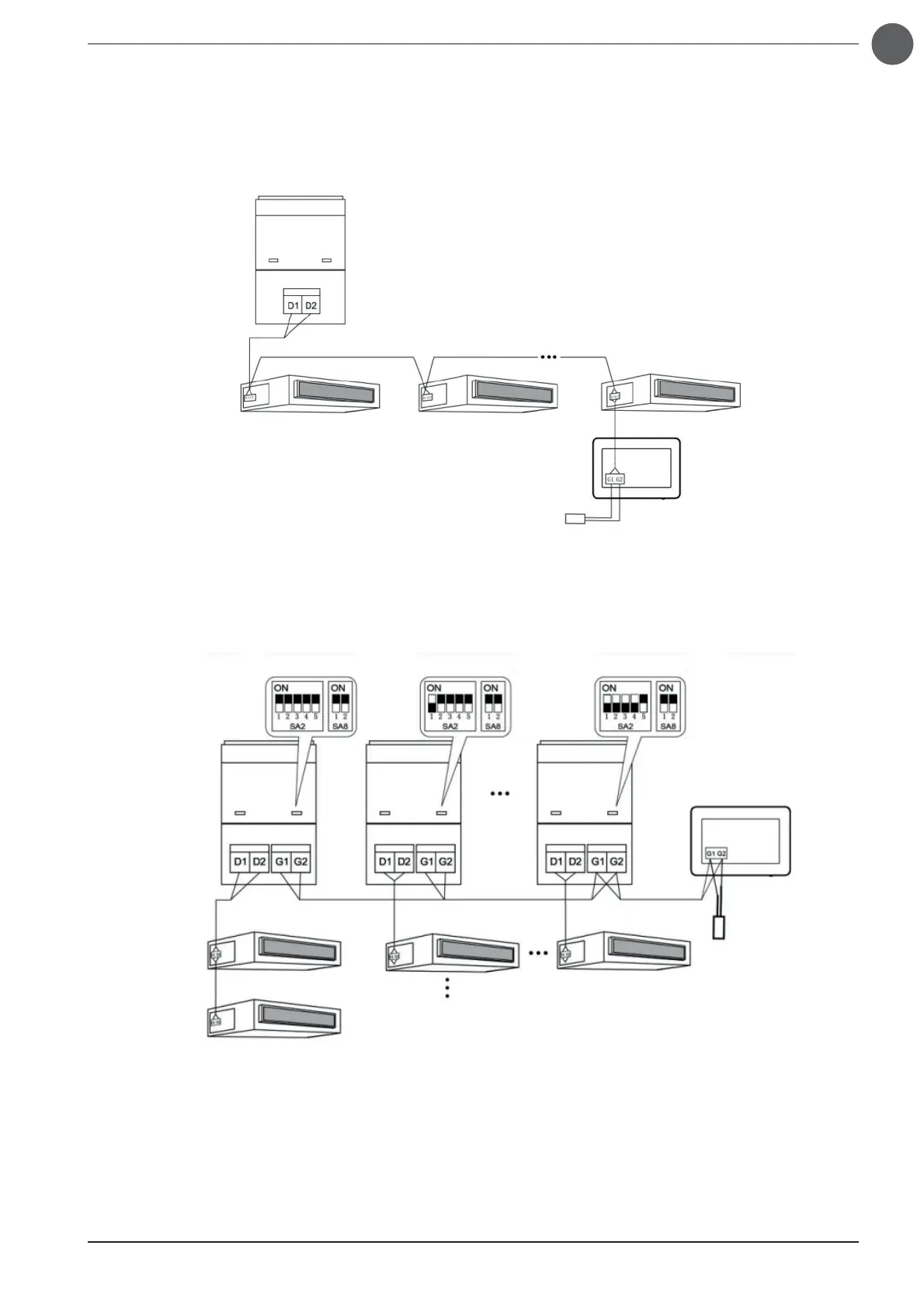

Fig. 3.5 Contrôleur centralisé branché au réseau extérieur
Fig. 3.4 Contrôleur centralisé branché au réseau intérieur
3.3.3 - Mode de branchement
Il y a trois modes pour brancher le contrôleur centralisé au système de climatisation.
Méthode 1 : Branchement avec réseau intérieur
MVAS
MVAM
MVA (1) MVA (2) MVA (80)
CC2
Résistance de terminaison
MVAS
MVAM
MVAS
MVAM
MVAS
MVAM
MVA (1)
MVA (2)
MVA (3) MVA (256)
CC2
Résistance de
terminaison
Commutateur DIP SA2 : il définit l'adresse de l'unité extérieure ;
Commutateur DIP SA8 : il définit le système comme MASTER ou SLAVE ;
