48
FR

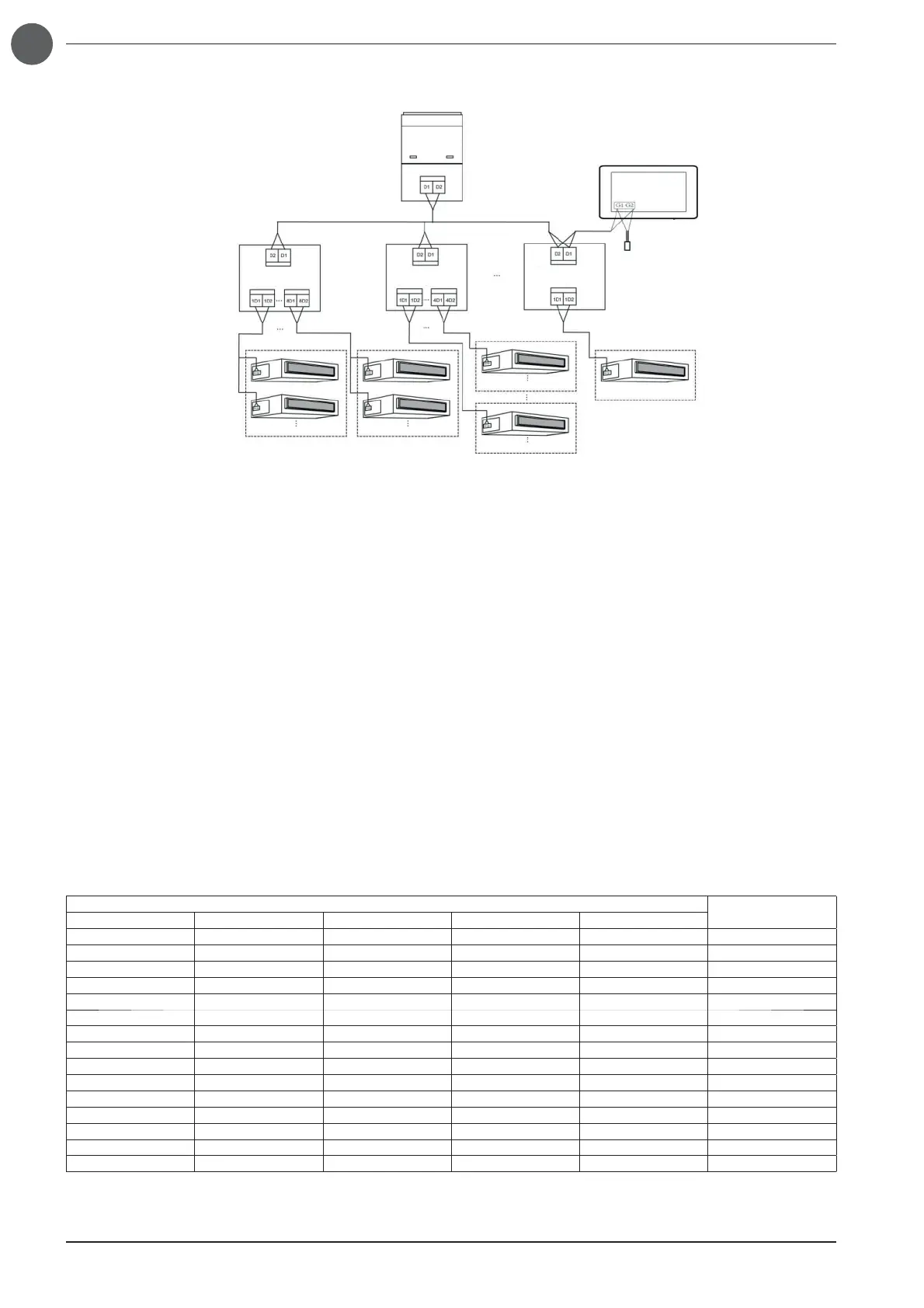

Fig. 3.6 Contrôleur centralisé branché au réseau dans un système à 3 tubes
Méthode 3 : Branchement avec le réseau dans les systèmes à 3 tubes
Instructions pour le câblage :
1. Le contrôleur centralisé peut être appliqué dans des systèmes MVA, raccordables au réseau des unités intérieures ou au
réseau des unités extérieures. Un contrôleur centralisé est capable de contrôler jusqu'à 16 systèmes extérieurs et jusqu'à
255 unités intérieures.
2. Si le contrôleur centralisé doit être branché au réseau des unités intérieures, effectuer les branchements selon la fig. 3.4. Le
contrôleur peut être branché à n'importe quelle unité intérieure en série, c'est-à-dire en branchant les ports G1 et G2 du
contrôleur avec les ports D1 et D2 au niveau des câbles de communication. Lorsque le contrôleur est branché avec l'unité
terminale du réseau intérieur, il faut ajouter une résistance appropriée avec les câbles de communication sur les ports G1 et
G2.
3. Si le contrôleur centralisé doit être branché au réseau des unités extérieures, effectuer les branchements selon la fig. 3.5. Le
contrôleur centralisé ne peut être branché qu'avec le système terminal du réseau extérieur. Ajouter une résistance appropriée
avec les câbles de communication sur les ports G1 et G2.
4. Le commutateur DIP de l'adresse du contrôleur centralisé (SA2_Addr-CC) indique l'adresse de l'accessoire, demandé lorsque
des systèmes MVA différents sont commandés en mode centralisé. Le réglage d'usine est « 00000 ».
5. Si le contrôleur centralisé doit être branché au réseau d'un système à 3 tubes, effectuer les branchements selon la fig. 3.6. Le
mode 2 est applicable aussi à la commutation du contrôleur centralisé dans les systèmes à 3 tubes.
Si le contrôleur centralisé doit être branché au réseau des unités extérieures, régler le commutateur DIP de la manière suivante :
1. Sur l'unité extérieure master, le commutateur DIP de réglage de l'unité master (SA8) doit être réglé comme « 00 ». Dans le cas contraire,
le réglage n'est pas valable.
2. Sur le même système de réfrigération, le commutateur DIP d'adresse du contrôleur centralisé (SA2_Addr-CC) sur une unité
non master n'est pas valable et il n'est pas nécessaire de modifier les réglages.
3. Le commutateur DIP d'adresse du contrôleur centralisé (SA2_Addr- CC) sur l’unité master du système doit être réglé à « 0000 ».
SA2
Adresse
DIP1 DIP2 DIP3 DIP4 DIP5
1000/2
0100/3
1100/4
0010/5
1010/6
0110/7
1110/8
0001/9
1001/10
0101/11
1101/12
0011/13
1011/14
0111/15
1111/16
Remarque : Les réglages du DIP5 ne sont pas utilisés.
CC2
Résistance de terminaison
MVAMHR
MEB (1) MEB (2) MEB (n)
MVA (1)
MVA (2)
MVA (11)
MVA (12)
MVA (25)
MVA (26)
MVA (80)
