AERMEC CC2 - Page 67

67
DE
Methode 2: Anschluss an das externe Netz

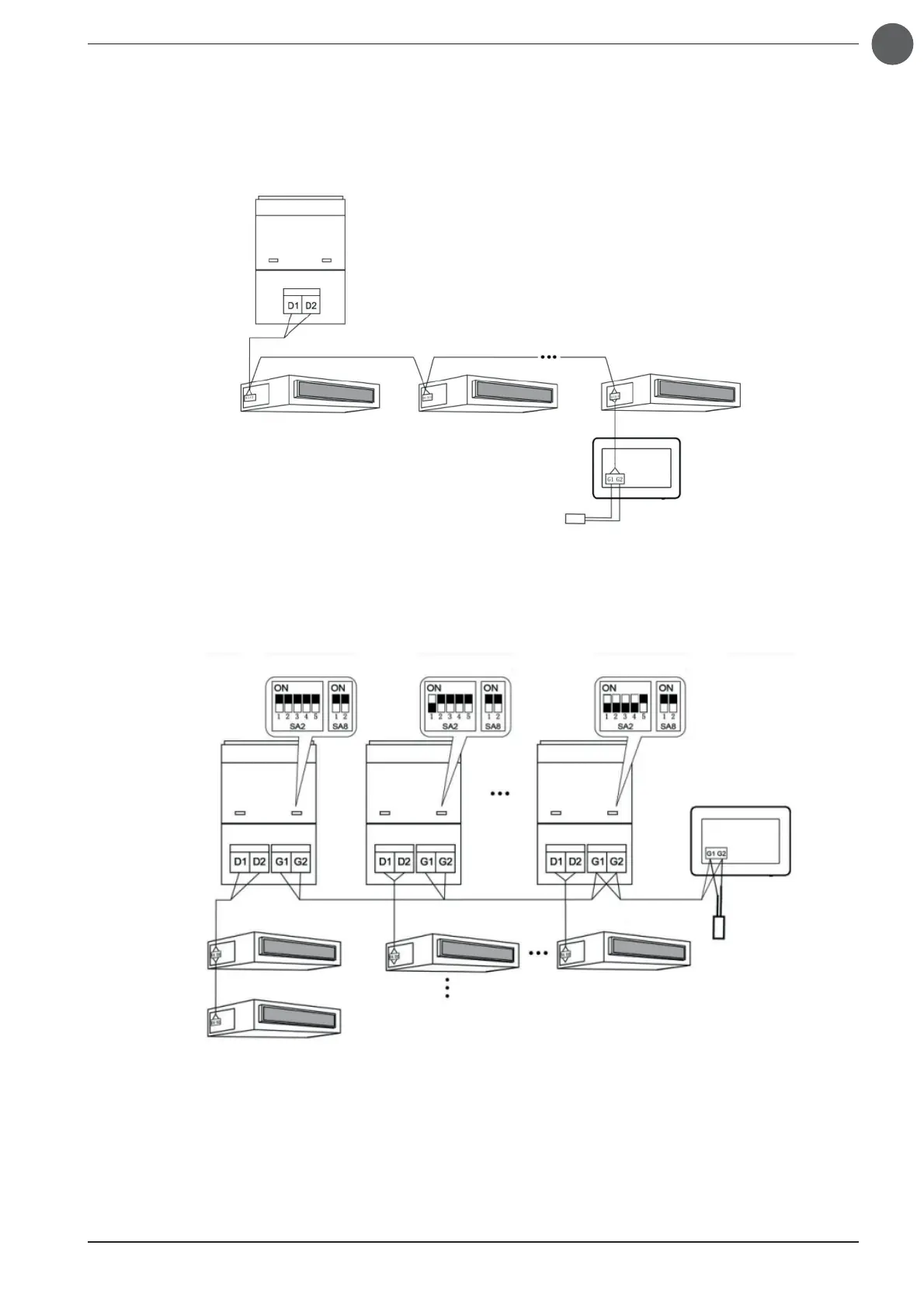

Abb. 3.5 An das externe Netz angeschlossene zentrale Steuereinheit
Abb. 3.4 An das interne Netz angeschlossene zentrale Steuereinheit
3.3.3 - Anschlussarten
Es gibt drei Arten, um die zentrale Steuereinheit an das Klimatisierungssystem anzuschließen.
Methode 1: Anschluss an das interne Netz
MVAS
MVAM
MVA (1) MVA (2) MVA (80)
CC2
Terminierungswiderstand
MVAS
MVAM
MVAS
MVAM
MVAS
MVAM
MVA (1)
MVA (2)
MVA (3) MVA (256)
CC2
Terminierungswiderstand
DIP Switch SA2: stellt die Adresse des Außengeräts ein;
DIP Switch SA8: stellt System als MASTER oder SLAVE ein;
