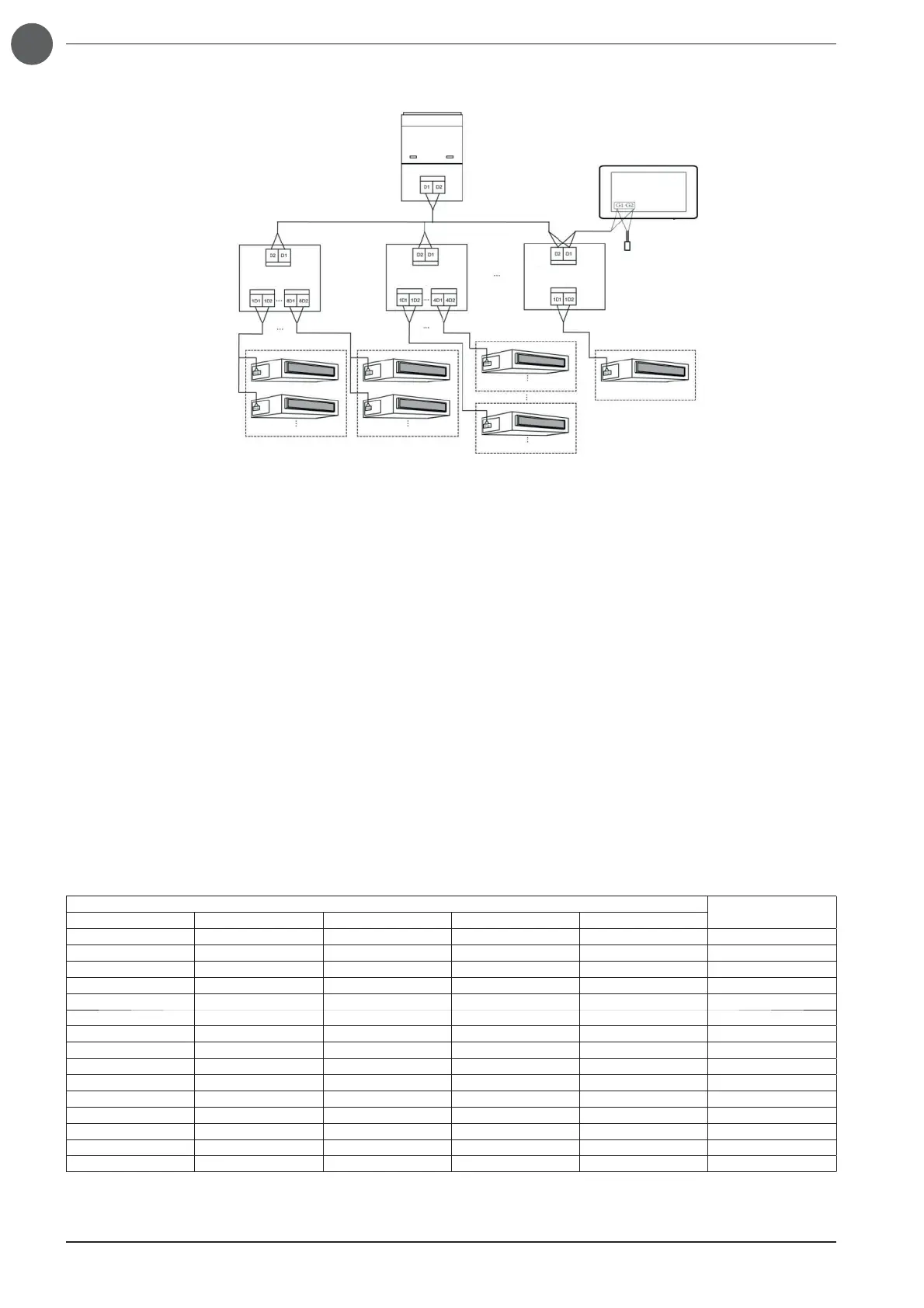

Abb. 3.6 In einem 3-Leiter-System an das Netz angeschlossene zentrale Steuereinheit
Methode 3: Anschluss an das Netz der 3-Leiter-Systeme
Verkabelungshinweise:
1. Die zentrale Steuereinheit kann bei MVA-Systemen zur Anwendung kommen, die an das Netz der Innengeräte oder das Netz
der Außengeräte angeschlossen werden können. Eine zentrale Steuereinheit kann bis zu 16 externe Systeme und bis zu 255
Innengeräte steuern.
2. Wenn die zentrale Steuereinheit an das Netz der Innengeräte angeschlossen werden muss, die Anschlüsse gemäß Abb. 3.4
herstellen. Die Steuereinheit kann sich in Reihe geschaltet mit jedem Innengerät verbinden, d. h. die Schnittstellen G1 und G2
der Steuereinheit werden mit den Schnittstellen D1 und D2 im Bereich der Kommunikationskabel verbunden. Wenn die
Steuereinheit mit dem Endgerät des internen Netzes verbunden ist, muss ein mit den Kommunikationskabeln übereinstimmender
Widerstand an den Schnittstellen G1 und G2 hinzugefügt werden.
3. Wenn die zentrale Steuereinheit an das Netz der Außengeräte angeschlossen werden muss, die Anschlüsse gemäß Abb. 3.5
herstellen. Die zentrale Steuereinheit kann nur mit dem Abschlusssystem des externen Netzes verbunden werden. Einen mit
den Kommunikationskabeln übereinstimmenden Widerstand an den Schnittstellen G1 und G2 hinzufügen.
4. Der DIP Switch der Adresse der zentralen Steuereinheit (SA2_Addr-CC) gibt die Adresse des Zubehörs an, die gefordert wird,
wenn die verschiedenen MVA-Systeme auf zentrale Weise gesteuert werden. Die Werkseinstellung ist „00000“.
5. Wenn die zentrale Steuereinheit an das Netz einer 3-Leiter-Anlage angeschlossen werden muss, die Anschlüsse gemäß Abb.
3.6 herstellen. Die Methode 2 kann auch bei der Umschaltung der zentralen Steuereinheit bei 3-Leiter-System zur Anwendung
kommen.
Wenn die zentrale Steuereinheit an das Netz der Außengeräte angeschlossen werden muss, den DIP Switch auf folgende Weise einstellen:
1. Am Master-Außengerät muss der DIP Switch für die Einstellung des MASTER-Geräts (SA8) als „00” eingestellt werden. Anderenfalls ist die
Einstellung nicht gültig.
2. Beim gleichen Kühlsystem ist der DIP Switch für die Adressierung der zentralen Steuereinheit (SA2_Addr-CC) an einem Nicht-
Master-Gerät nicht gültig und die Einstellungen müssen nicht geändert werden.
SA2
Adresse
DIP1 DIP2 DIP3 DIP4 DIP5
1000/2
0100/3
1100/4
0010/5
1010/6
0110/7
1110/8
0001/9
1001/10
0101/11
1101/12
0011/13
1011/14
0111/15
1111/16
Hinweis: Die Einstellungen des DIP5 werden nicht verwendet
CC2
Terminierungswiderstand
MVAMHR
MEB (1) MEB (2) MEB (n)
MVA (1)
MVA (2)
MVA (11)
MVA (12)
MVA (25)
MVA (26)
MVA (80)
