3. Der DIP Switch für die Adressierung der zentralen Steuereinheit (SA2_Addr- CC) am Master-Gerät des Systems muss auf „0000“
eingestellt sein.
4. Der DIP Switch für die Adressierung der zentralen Steuereinheit (SA2_Addr- CC) am Master-Gerät der anderen Kühlsysteme
muss wie folgt eingestellt werden.
5. Falls die zentrale Steuereinheit mehrere getrennte Systeme steuern muss, muss der DIP Switch für die Adressierung, der bei
jedem Außengerät (SA2_Addr- CC) einzustellen ist, eindeutig sein; anderenfalls könnten Konflikte und ein nicht korrekter
Betrieb des Geräts auftreten.
6. Falls ein Konflikt auftritt, wird eine Meldung auf dem Display der zentralen Steuereinheit angezeigt. Es gibt verschiedene Arten,
um einen Adressenkonflikt zu lösen:
• Die Adresse, die den Konflikt erzeugt, manuell direkt am Außengerät ändern (indem der Wert der DIP Switches entsprechend
aktualisiert wird), das diesen Konflikt verursacht hat und eine neue korrekte Adresse zuweisen.
• Auf der Seite, die auf der zentralen Steuereinheit erscheint, die Taste „Save“ 5 Sekunden lang gedrückt halten und alle den
Innengeräten zugewiesene Adressen zurücksetzen (hierzu muss das unter Absatz 5.13 beschriebene Passwort eingegeben
werden). Der nachfolgende Vorgang weist allen Innengeräten automatisch eine neue Adresse zu.
• Auf der Platine des Außengeräts des Master-Systems „SW3“ drücken, um auf die verfügbaren Funktionen zuzugreifen. „SW1
(UP)“ oder „SW2 (DOWN)“ drücken, bis die Funktion „n5“ angezeigt wird; die Taste „SW7“ drücken, um die angezeigte
Funktion aufzurufen und anschließend noch die Taste „SW7“ drücken, um den Offset-Befehl der Projektnummer zu senden.
3.3.4 - Anschlussarten zwischen CC2 und LCI-Systemen
Die zentrale Steuereinheit kann bist zu 36 verschiedene LCI-Systeme steuern, die auf folgende Weise angeschlossen werden
müssen:

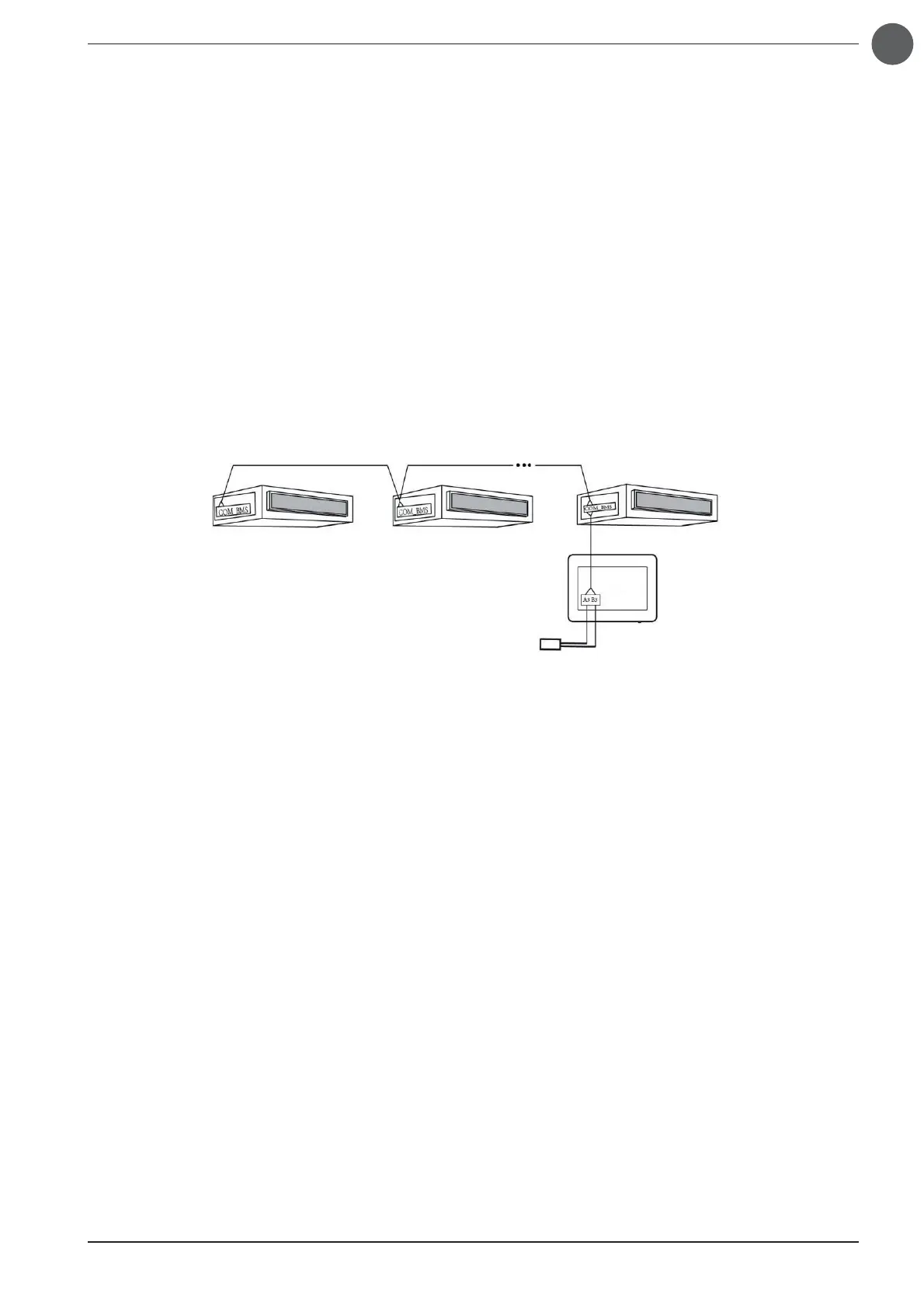

Abb. 3.7 An LCI-Systeme angeschlossene zentrale Steuereinheit
LCI (36)
LCI (2)LCI (1)
CC2
Terminierungswiderstand
Anschlusshinweise:
1. Die zentrale Steuereinheit kann maximal 36 LCI-Systeme steuern;
2. Die Klemmen A3 und B3 an der Steuereinheit (mit einem Kabel mit den unter Absatz 3.1 festgelegten Eigenschaften) an die
COM_BMS Schnittstelle am Innengerät anschließen (die LCI-Innengeräte besitzen zwei COM_BMS Schnittstellen, eine für die
Kommunikation der Innengeräte und eine, die für den Anschluss der zentralen Steuereinheit verwendet werden kann). Es wird
daran erinnert, dass der Abschlusswiderstand wie im Plan in Abb. 3.7 dargestellt angeschlossen werden muss;
3. Die Adresse jedes Innengeräts muss eindeutig sein und zwischen 1 und 36 liegen. Etwaige identische Adressen würden zu
Kommunikationsfehlern führen. Das Verfahren zur Einstellung der Adressen ist wie folgt:
• Während sich die Geräte auf OFF befinden, die Tasten „Function” und „Mode” 5 Sekunden lang gleichzeitig auf der
verdrahteten Bedientafel drücken. Nun hat das Gerät die Einstellung der Adresse aufgerufen und auf dem Display der
Bedientafel wird der als Adresse zugewiesene Wert angezeigt (um diesen Wert zu ändern, genügt es, die Pfeiltasten nach
oben oder nach unten zu drücken);
• Nachdem die Einstellung der Adresse abgeschlossen wurde, die Tasten „OK/Cancel“ oder „Swing/Enter“ drücken, um die
Adresse zu speichern und den Einstellungsmodus der Adresse zu verlassen; wenn nach dem Aufruf des Einstellungsmodus der
Adresse 20 Sekunden lang kein Vorgang ausgeführt wird, kehrt das System automatisch in den Modus OFF zurück, ohne die
eingegebenen Daten zu speichern; ACHTUNG: Die Adressierung der Geräte der LCI-Baureihe ist nur über die Verwendung
der verdrahteten Bedientafel möglich.
