7
IT

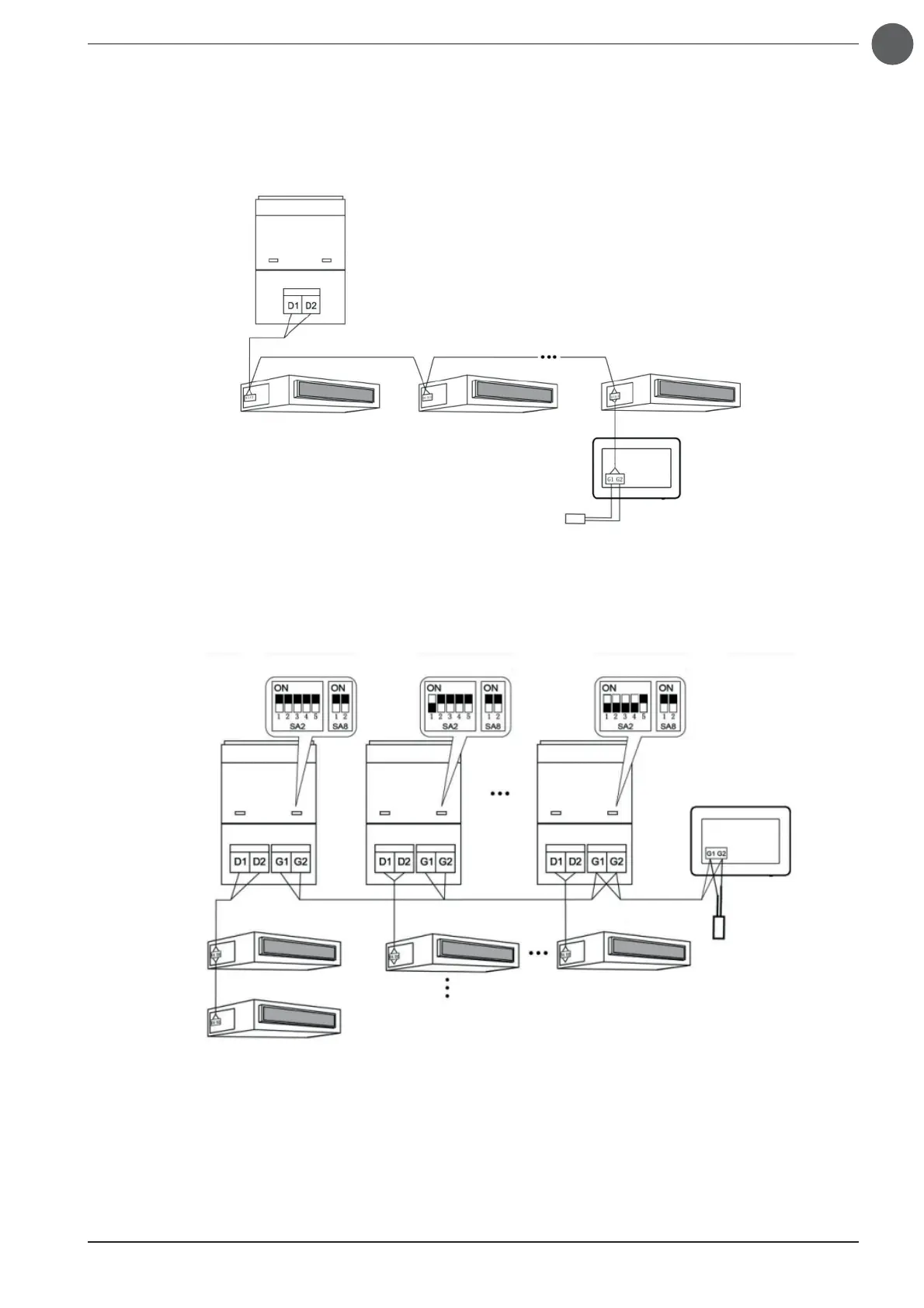

Metodo 2: Collegamento con la rete esterna
Fig.3.5 Controller centralizzato collegato alla rete esterna
Fig. 3.4 Controller centralizzato collegato alla rete interna
3.3.3 - Modalità di collegamento
Ci sono tre modalità per collegare il controller centralizzato al sistema di condizionamento.
Metodo 1: Collegamento con la rete interna
MVAS
MVAM
MVA (1) MVA (2) MVA (80)
CC2
Resistenza di terminazione
MVAS
MVAM
MVAS
MVAM
MVAS
MVAM
MVA (1)
MVA (2)
MVA (3) MVA (256)
CC2
Resistenza di
terminazione
Dip switch SA2: imposta indirizzo unità esterna;
Dip switch SA8: imposta sistema come MASTER o SLAVE;
