AERMEC CC2 User Manual

8
IT

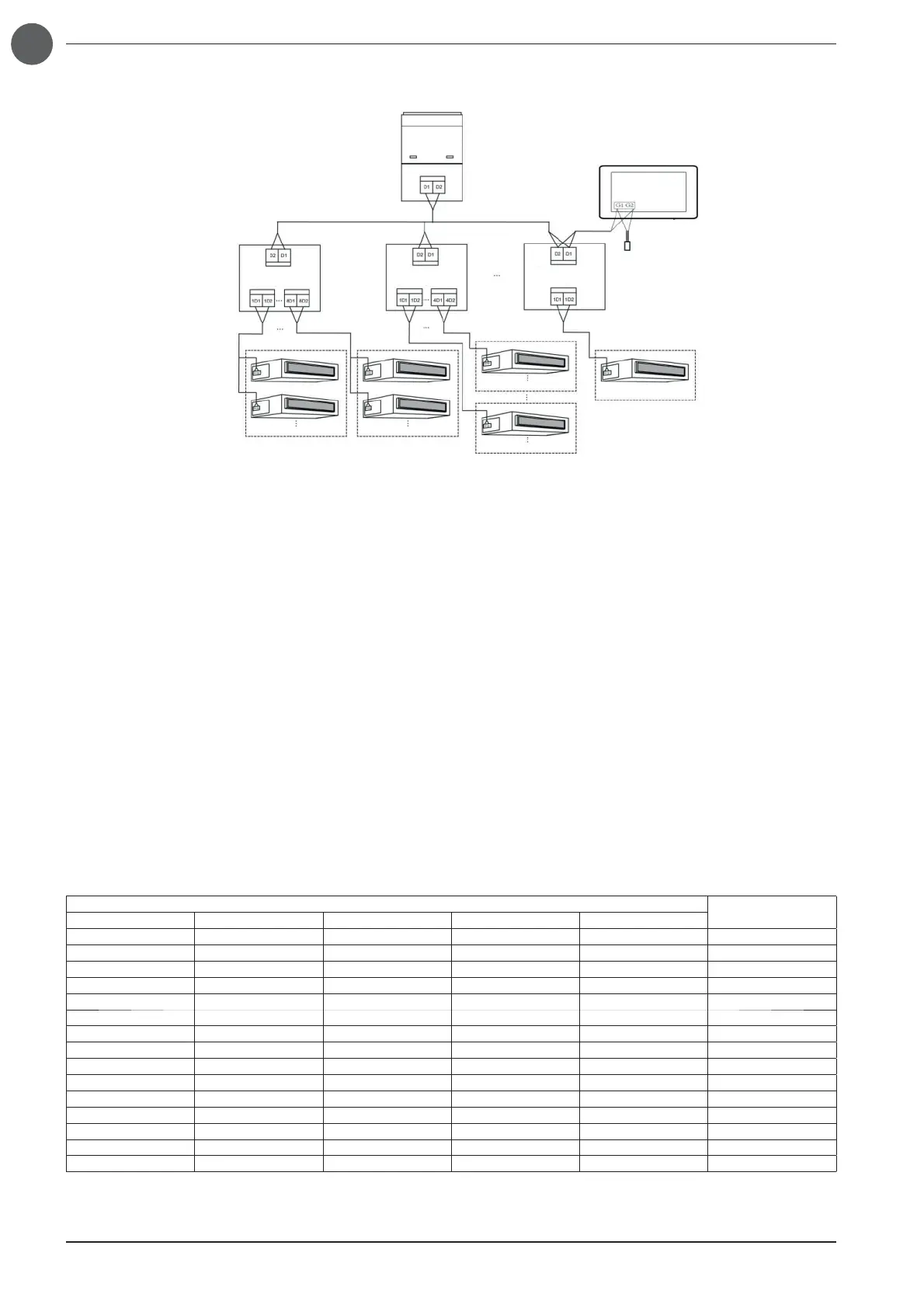

Fig. 3.6 Controller centralizzato collegato alla rete in un sistema a 3 tubi
Metodo 3: Collegamento con la rete nei sistemi a 3 tubi
Istruzioni per il cablaggio:
1. Il controller centralizzato è applicabile ai sistemi MVA, collegabili alla rete delle unità interne o alla rete delle unità esterne.
Un controller centralizzato è in grado di controllare fino a 16 sistemi esterni e fino a 255 unità interne.
2. Se il controller centralizzato deve essere collegato alla rete delle unità interne, effettuare i collegamenti in base alla fig. 3.4.
Il controller può collegarsi a qualsiasi unità interna in serie, ovvero collegando le porte G1 e G2 del controller con le porte D1
e D2 in corrispondenza ai cavi di comunicazione. Quando il controller è collegato con l’unità terminale della rete interna,
deve essere aggiunta una resistenza corrispondente con i cavi di comunicazione sulle porte G1 e G2.
3. Se il controller centralizzato deve essere collegato alla rete delle unità esterne, effettuare i collegamenti in base alla fig. 3.5.
Il controller centralizzato può essere collegato solo con il sistema terminale della rete esterna. Aggiungere una resistenza
corrispondente con i cavi di comunicazione sulle porte G1 e G2.
4. Il DIP switch dell’indirizzo del controllo centralizzato (SA2_Addr-CC) indica l’indirizzo dell’accessorio, richiesto quando diversi
sistemi MVA sono controllati in modalità centralizzata. L’impostazione di fabbrica è “00000”.
5. Se il controller centralizzato deve essere collegato alla rete di un impianto 3 tubi, effettuare i collegamenti in base alla fig. 3.6.
La modalità 2 è applicabile anche alla commutazione del controller centralizzato nei sistemi a 3 tubi.
Se il controller centralizzato deve essere collegato alla rete delle unità esterne, impostare il DIP switch nel modo seguente:
1. Sull’unità esterna master il DIP switch di impostazione dell’unità master (SA8) deve essere impostato come “00”. In caso contrario,
l’impostazione non è valida.
2. Sullo stesso sistema di refrigerazione, il DIP switch di indirizzo del controllo centralizzato (SA2_Addr-CC) su un’unità non master
non è valido e non è necessario modificare le impostazioni.
3. Il DIP switch di indirizzo del controllo centralizzato (SA2_Addr- CC) sull’unità master del sistema deve essere impostato a “0000”
4. Il DIP switch di indirizzo del controllo centralizzato (SA2_Addr- CC) sull’unità master degli altri sistemi di refrigerazione deve
essere impostato nel modo seguente:
SA2
Indirizzo
DIP1 DIP2 DIP3 DIP4 DIP5
1000/2
0100/3
1100/4
0010/5
1010/6
0110/7
1110/8
0001/9
1001/10
0101/11
1101/12
0011/13
1011/14
0111/15
1111/16
Nota: Le impostazioni del DIP5 non sono utilizzate
CC2
Resistenza di terminazione
MVAMHR
MEB(1) MEB(2) MEB(n)
MVA (1)
MVA (2)
MVA (11)
MVA (12)
MVA (25)
MVA (26)
MVA (80)
