Método 2: conexión con la red externa

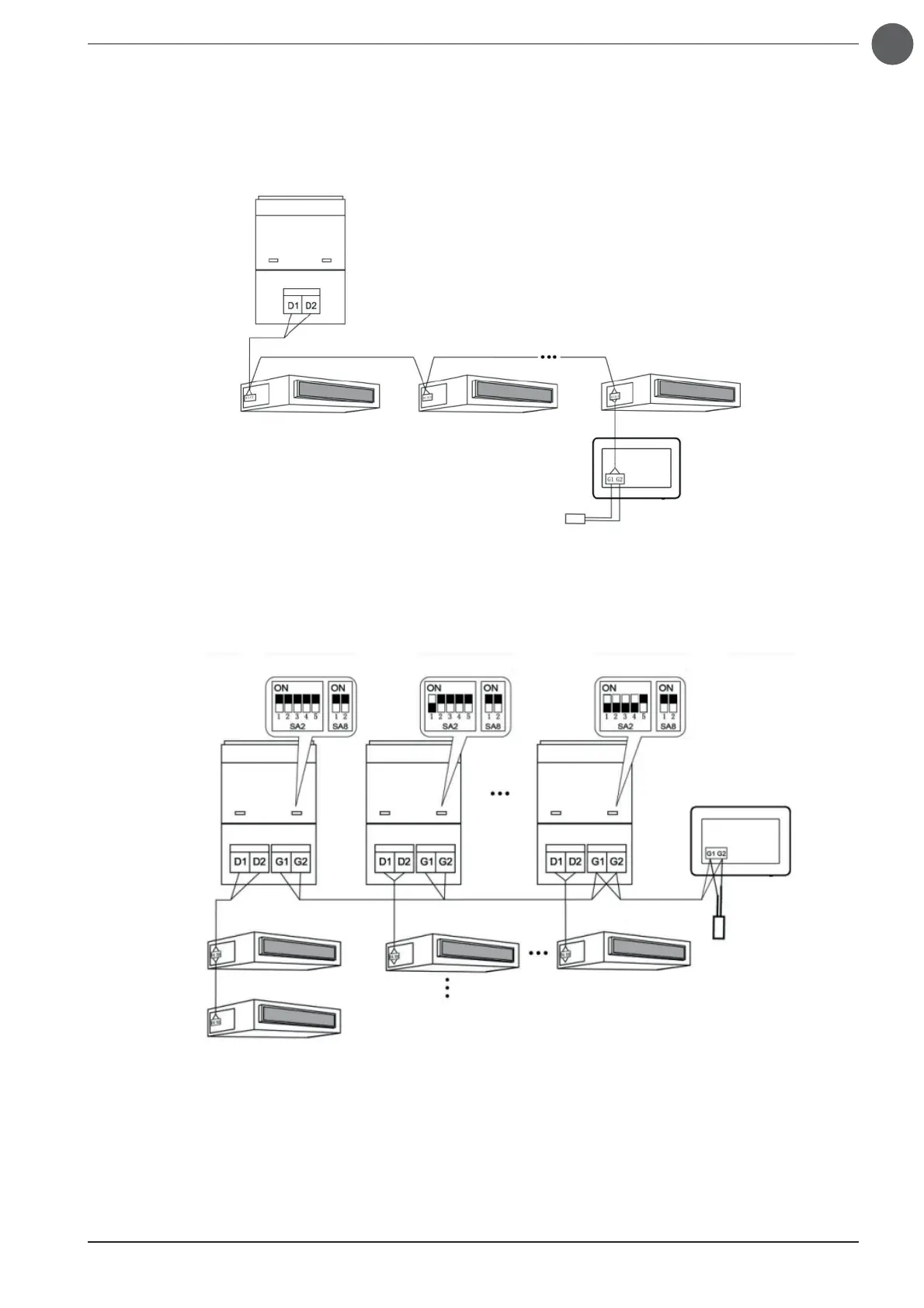

Fig. 3.5 Controlador centralizado conectado a la red externa
Fig. 3.4 Controlador centralizado conectado a la red interna
3.3.3 - Modos de conexión
Existen tres modos de conectar el controlador centralizado al sistema de climatización.
Método 1: conexión con la red interna
MVAS
MVAM
MVA (1) MVA (2) MVA (80)
CC2
Resistencia de terminación
MVAS
MVAM
MVAS
MVAM
MVAS
MVAM
MVA (1)
MVA (2)
MVA (3) MVA (256)
CC2
Resistencia de
terminación
DIP switch SA2: configura la dirección de la unidad externa.
DIP switch SA8: configura el sistema como MÁSTER o SLAVE.
