88
ES

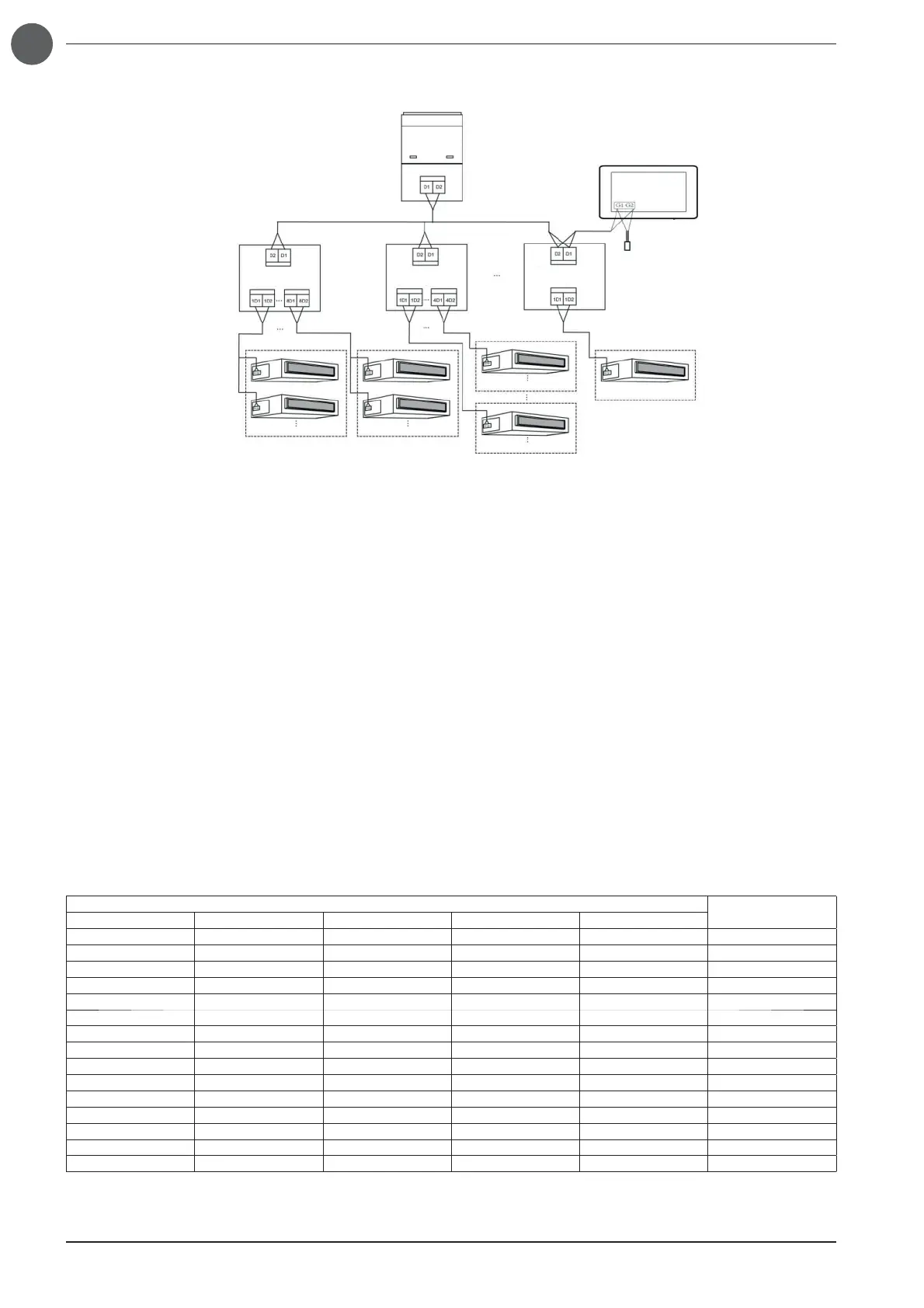

Fig. 3.6 Controlador centralizado conectado a la red en un sistema de 3 tubos
Método 3: conexión con la red en los sistemas de 3 tubos
Instrucciones de cableado:
1. El controlador centralizado es aplicable a sistemas MVA, que pueden conectarse a la red de unidades internas o a la red
de unidades externas. Un controlador centralizado puede controlar hasta 16 sistemas externos y hasta 255 unidades internas.
2. Si el controlador centralizado debe conectarse a la red de unidades internas, efectuar las conexiones según la fig. 3.4. El
controlador puede conectarse a cualquier unidad interna en serie, es decir conectando los puertos G1 y G2 del controlador
con los puertos D1 y D2 de los cables de comunicación. Cuando el controlador se conecta a la unidad terminal de la red
interna, debe añadirse una resistencia correspondiente con los cables de comunicación en los puertos G1 y G2.
3. Si el controlador centralizado debe conectarse a la red de unidades externas, efectuar las conexiones según la fig. 3.5. El
controlador centralizado solo puede conectarse al sistema terminal de la red externa. Añadir una resistencia correspondiente
con los cables de comunicación en los puertos G1 y G2.
4. El DIP switch de la dirección del control centralizado (SA2_Addr-CC) indica la dirección del accesorio, necesaria cuando
varios sistemas MVA se controlan de modo centralizado. La configuración de fábrica es “00000”.
5. Si el controlador centralizado debe conectarse a la red de una instalación de 3 tubos, efectuar las conexiones según la fig.
3.6. El modo 2 también es aplicable a la conmutación del controlador centralizado en los sistemas de 3 tubos.
Si el controlador centralizado debe conectarse a la red de unidades externas, configurar el DIP switch de la siguiente manera:
1. En la unidad externa máster, el DIP switch de configuración de la unidad máster (SA8) debe configurarse como “00”. De lo contrario,
la configuración no es válida.
2. En el mismo sistema de refrigeración, el DIP switch de dirección del control centralizado (SA2_Addr-CC) en una unidad no
máster no es válido y no es necesario cambiar las configuraciones.
3. El DIP switch de dirección del control centralizado (SA2_Addr-CC) en la unidad máster del sistema debe configurarse como
“0000”.
4. El DIP switch de dirección del control centralizado (SA2_Addr-CC) en la unidad máster de los otros sistemas de refrigeración
SA2
Dirección
DIP1 DIP2 DIP3 DIP4 DIP5
1000/2
0100/3
1100/4
0010/5
1010/6
0110/7
1110/8
0001/9
1001/10
0101/11
1101/12
0011/13
1011/14
0111/15
1111/16
Nota: los ajustes del DIP5 no se utilizan.
CC2
Resistencia de terminación
MVAMHR
MEB (1) MEB (2) MEB (n)
MVA (1)
MVA (2)
MVA (11)
MVA (12)
MVA (25)
MVA (26)
MVA (80)
