AERMEC CXA-T Series - Legenda Per Circuito Frigorifero • Chiller Circuit Legend

15
LEGENDA PER CIRCUITO FRIGORIFERO • CHILLER CIRCUIT LEGEND
CL = Capillare • Capillary tube
CN = Condensatore • Heat exchanger
CP = Compressore • Compressor
EV = Evaporatore • Heat exchanger
FC = Raccordo frigorifero • Flare connection
FD = Filtro deidratatore • Filter-drier
FM = Filtro meccanico • Filter
LG = Linea frigorifera • Refrigerant line
RU = Rubinetto • Cock
SEP = Separatore di liquido • Liquid separator
V = Ventilatore • Fan
V
CP
CN
CL
SEP
EV
FC
FC
RU
RU
V
V
LG
LG
CLI
FM
FM
FD
CX 1807 T - CX 2407 T
CXA 1807 T - CXA 2407 T

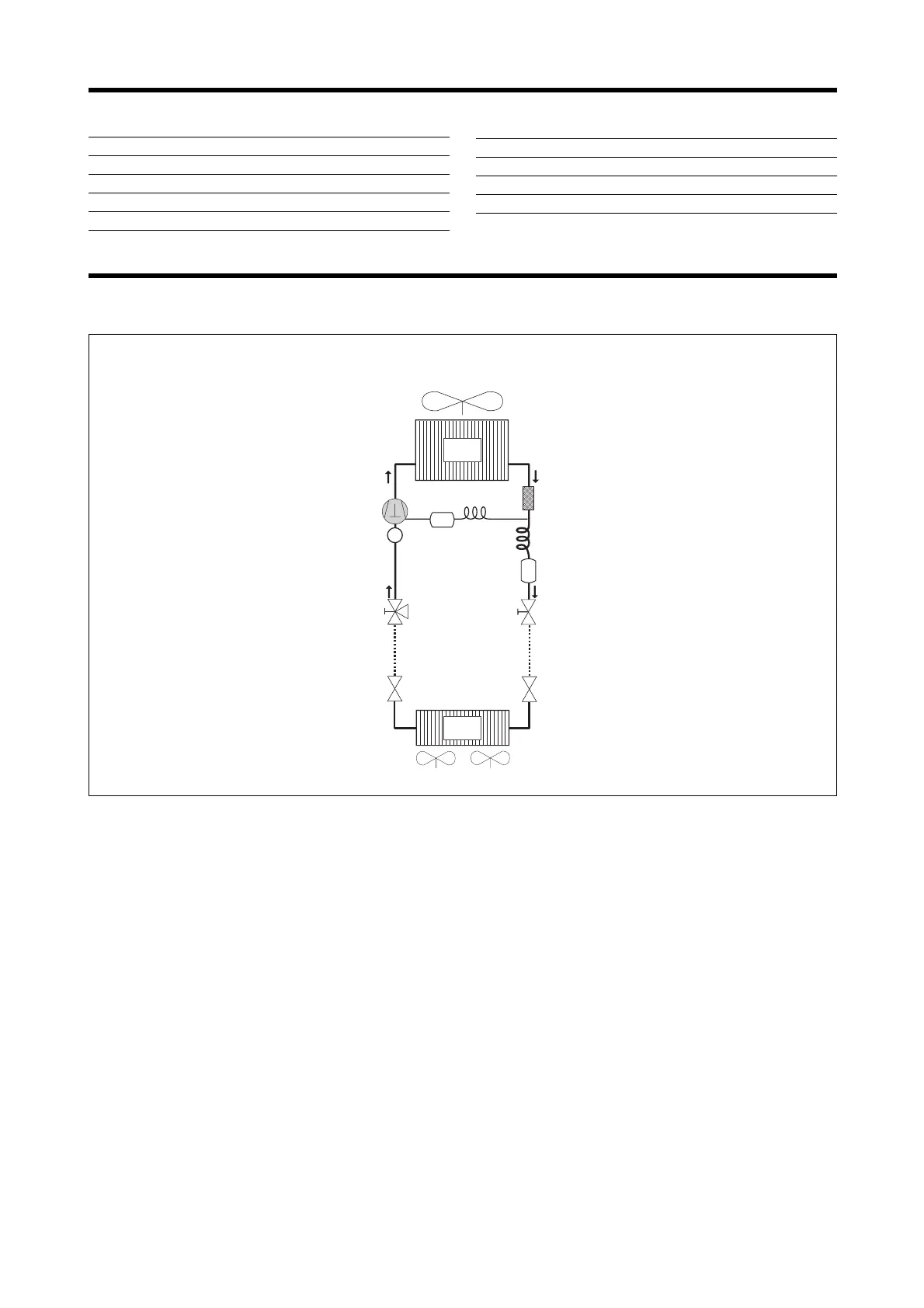

LAY-OUT CIRCUITO FRIGORIFERO E DISPOSITIVI DI CONTROLLO
LAY-OUT OF CHILLER CIRCUIT AND CONTROL DEVICES
