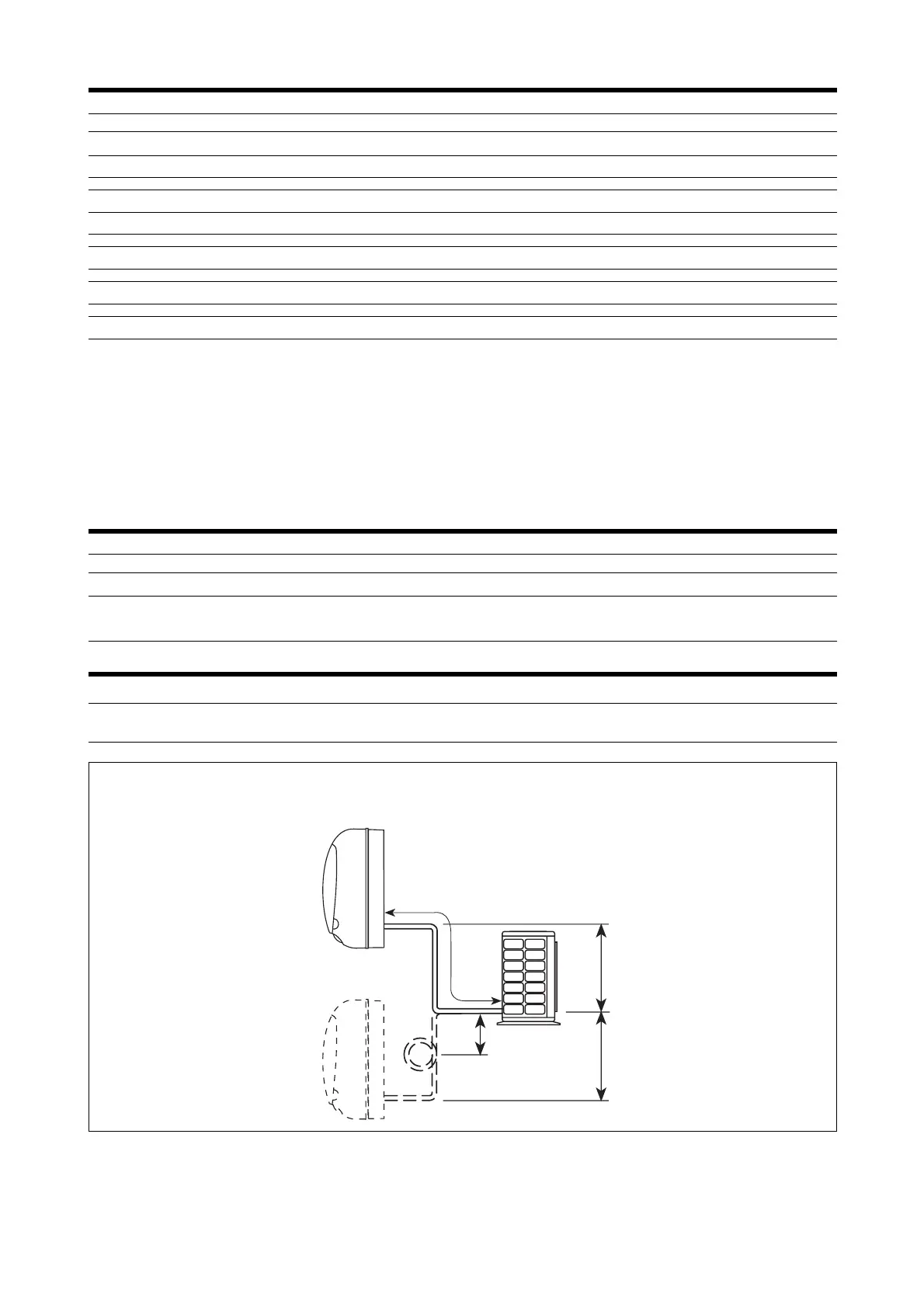

TAB C RACCORDEMENTS FRIGORIFIQUES • KÄLTETECHNISCHEN VERBINDUNGEN
Mod. CX / CXA 1807 T 2407 T
LG Ø [mm] 12,7 x 0,81 (
1
/
2
”) 15,88 x 0,81 (
5
/
8
”)
CS [N.m] 49 ÷59 62 ÷76
LL Ø [mm] 6,35 x 0,71 (
1
/
4
”) 6,35 x 0,71 (
1
/
4
”)
CS [N.m] 15 ÷20 15 ÷20
L max. [m] 15 15
H max. [m] 7 7
LG = ligne gaz • Gasleitung
LL = ligne liquide • Flüßigkeitsleitung
CS = serrage joints • Drehmoment Anschluß Verschraubung
L max. = longueur max. lignes frigorifiques • max. Länge der Kältemittelleitungen
H max. = Difference max. de niveau entre unité intérieure et unité extérieure • Max. Höhenunterschied zwischen Innen- und Außeneinheit
TAB D REINTEGRATION CHARGE LIQUIDE REFRIGERANT • NACHFÜLLEN KÜHLMITTELLADUNG
Mod. CX / CXA 1807 T 2407 T
Reintegrat. charge liquide • Nachfüllen Kühlmittelladung 20 [g/m] 20 [g/m]
Longueur ligne supérieure à
10 - 15 [m] 10 -15 [m]
Leitungslänge die länger als
TAB E TARAGE DISPOSITIF BASSE TEMPERATURE • EINSTELLWERT DER WINTERREGELUNG
DCPX
16 ± 2 [kg/cm
2
] 18 [kg/cm
2
] = 220 V 14 [kg/cm
2
] = 0 V
1.570 ± 196 [kPa] 1.766[kPa] = 220 V 1373 [kPa] = 0 V
Max.
+7 m.
Max.
-7 m.
Max. 15 m.
3 m.
