AERMEC CXA-T Series - Légende du Circuit Frigorifique • Legende des Kältekreislaufs

31
LEGENDE DU CIRCUIT FRIGORIFIQUE • LEGENDE DES KÄLTEKREISLAUFS
CL = Tube capillaire • Kapillarrohr
CN = Condenseur • Verflüssiger
CP = Compresseur • Verdichter
EV = Evaporateur • Verdampfer
FC = Raccord frigorifique • Kältemittelanschlüß
FD = Filtre déshydrateur • Filter-Trockner
FM = Filtre mécanique • Filter
LG = Ligne frigorifique • Kühlleitung
RU = Robinet • Absperrventil
SEP = Séparateur de liquide • Kältemittelabscheider
V = Ventilateur • Ventilator

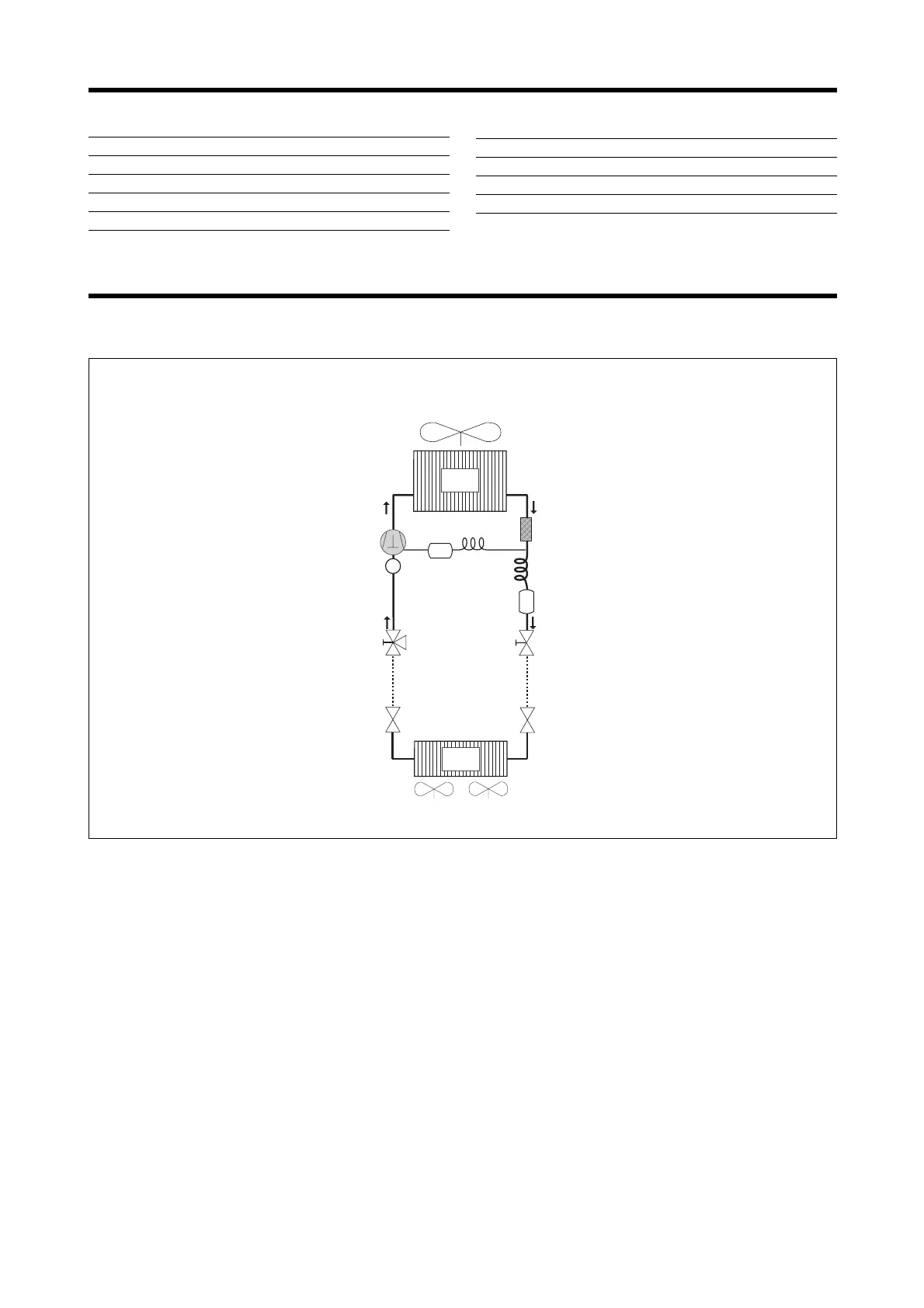

SCHEMA GENERAL DU CIRCUIT FRIGORIFIQUE ET DISPOSITIFS DE CONTROLE
LAY-OUT KÄLTEKREISLAUF UND REGELEINRICHTUNGEN
V
CP
CN
CL
SEP
EV
FC
FC
RU
RU
V
V
LG
LG
CLI
FM
FM
FD
CX 1807 T - CX 2407 T
CXA 1807 T - CXA 2407 T
