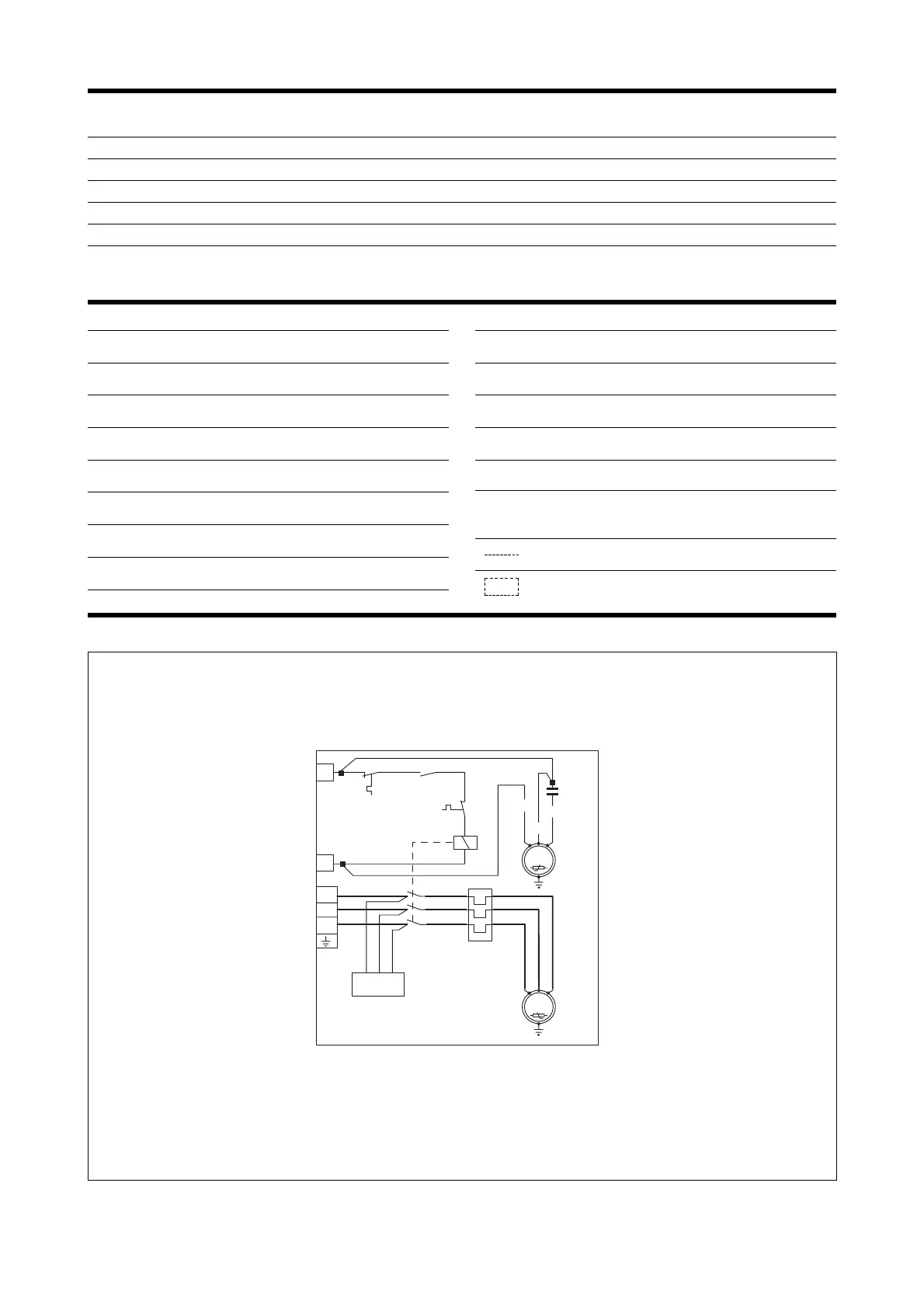

SCHEMAS ELECTRIQUES • SCHALTPLÄNE
32
LEGENDE SCHEMAS ELECTRIQUES • SCHALTPLÄNE LEGENDE
CC = Contacteur du compresseur
Schaltschütz Verdichter
CMCP = Condensateur de marche compresseur
Kondensator - Verdichter
CMV = Condensateur de marche ventilateur
Kondensator - Lüfter
CP = Compresseur
Kompressor
MV = Moteur ventilateur
Ventilatormotor
PT = Protection moteur
Motorschutz
RPF = Rélais contrôle sequence phases
Phasen Reihenfolge relais
RT = Rélais thermique
Thermorelais
VI = Vanne inversion cycle
Umkehrventil
IM = Interrupteur de ligne
Hauptschalter
L = Phase d’alimentation
Phase der Spannungsversorgung
N = Neutre d’alimentation
Neutralleiter der Spannungsversorgung
PE = Mise à la terre
Erdleiter
MA = Marron / Braun
BL = Bleu / Blau
NE = Noir / Schwarz
Raccordements à effectuer sur place
Bauseits auszuführende Anschlüsse
Composants non compris / Nicht mitgelieferte
Komponenten
TAV. F DONNEES ELECTRIQUES • ELT. ANGABEN
CX 1807 T CX 2407 T CX 1807 T CX 2407 T
IM [A]6666
IM 1 [A] - - 2 / 6* 2 / 6*
SEZ. A [mm
2
] 1,5 1,5 1,5 1,5
SEZ. B [mm
2
] - - 2,5 2,5
SEZ. C [mm
2
] 1,5 1,5 1,5 1,5
Les schémas électriques peuvent être modifies en conséquence des mises à jour. Il faut toujours se référer aux schémas électrique dans les appareils.
Die Schaltschemas können geändert werden; es empfiehlt sich immer auf das mit dem Gerät verpackte El. Schaltschema zu beziehen.
* = Avec accessoire RXCE installé • Mit installiertem Zubehör RXCE.
