5
DESCRIZIONE DELL’UNITÀ
CARATTERISTICHE GENERALI
Queste unità da esterno sono disponibili in 2 grandezze per
la versione CX-T e 2 per la versione CXA-T, con diverse
potenzialità e solo raffrescamento.
Alimentazione trifase (T) a 400V con neutro.
L’unità esterna contiene l’intera carica di refrigerante R407C
(comprensiva anche della carica per la linea frigorifera).
L’unità esterna va installata all’aperto, in posizione perfetta-
mente orizzontale, rispettando gli spazi tecnici minimi per
consentire il passaggio dell’aria e l’esecuzione di eventuali
manutenzioni.
L’unità è costruita con materiali trattati per resistere alle
intemperie e quindi non è necessario proteggerla in modo
particolare. Verificare, invece, che la batteria di scambio
termico non sia esposta al pericolo di grandine.
UNIT DESCRIPTION
MAIN DESCRIPTION
These external units are available in two sizes for the CX-T
version and two for the CXA-T version, with different poten-
tialities and only cooling.
400V Three-phase power supply (T) with neutral.
The external unit contains the entire R407C refrigerating
load (including the load also for the refrigerating line).
Outdoor units must be installed horizontally outdoors in
accordance with the minimum working dimensions to ensu-
re the passage of air and the execution of any necessary
maintenance work.
The unit is constructed in weather-resistant materials and
consequently requires no special protection. Make sure
however that the heat exchange coil is not exposed to the
risk of hail storms.

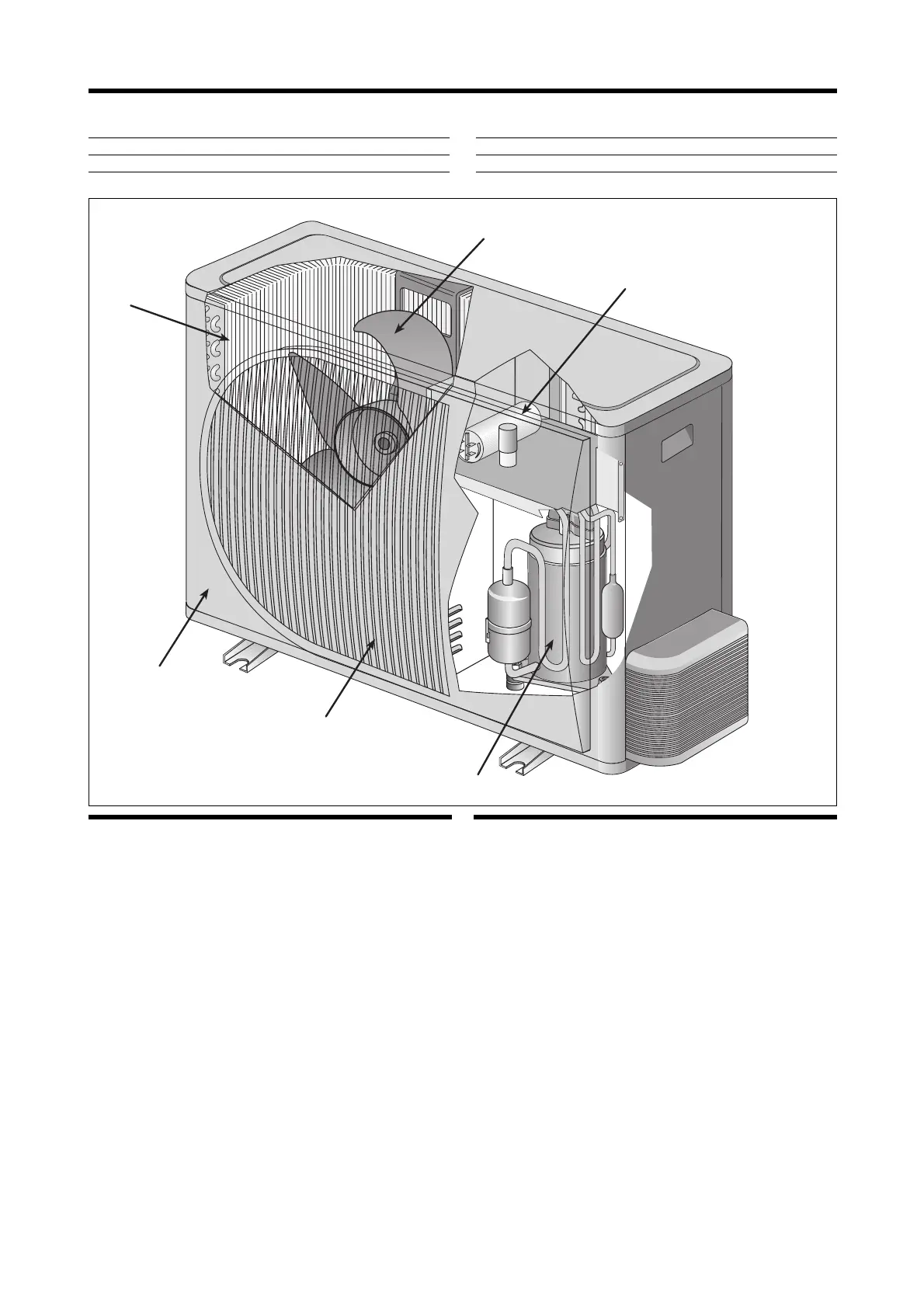

1 Batteria di scambio termico • Heat exchange coil
2 Gruppo ventilante • Fan section
3 Scatola elettrica • Electric box
4 Compressore • Compressor
5 Griglia di protezione • Protection grille
6 Mobile di copertura • Housing
COMPONENTI PRINCIPALI • MAIN COMPONENTS
