FCA-R
- controllo pompa smaltimento condensa,
Negli impianti a 4 tubi è obbligatorio impiegare una
seconda valvola (accessorio VHA1) per il circuito a caldo.
Le alette della griglia sono ad azionamento manuale.
E’ obbligatorio l’abbinamento all’accessorio griglia
GLA-R che contiene anche il telecomando, non
richiede altri comandi esterni.
second hot valve (VHA1 accessory).
The grill fins can be operated manually.
It is essential to combine the GLA-R grille accessory
that also contains the remote contra, it does not
require other outside commands.
GLA-R

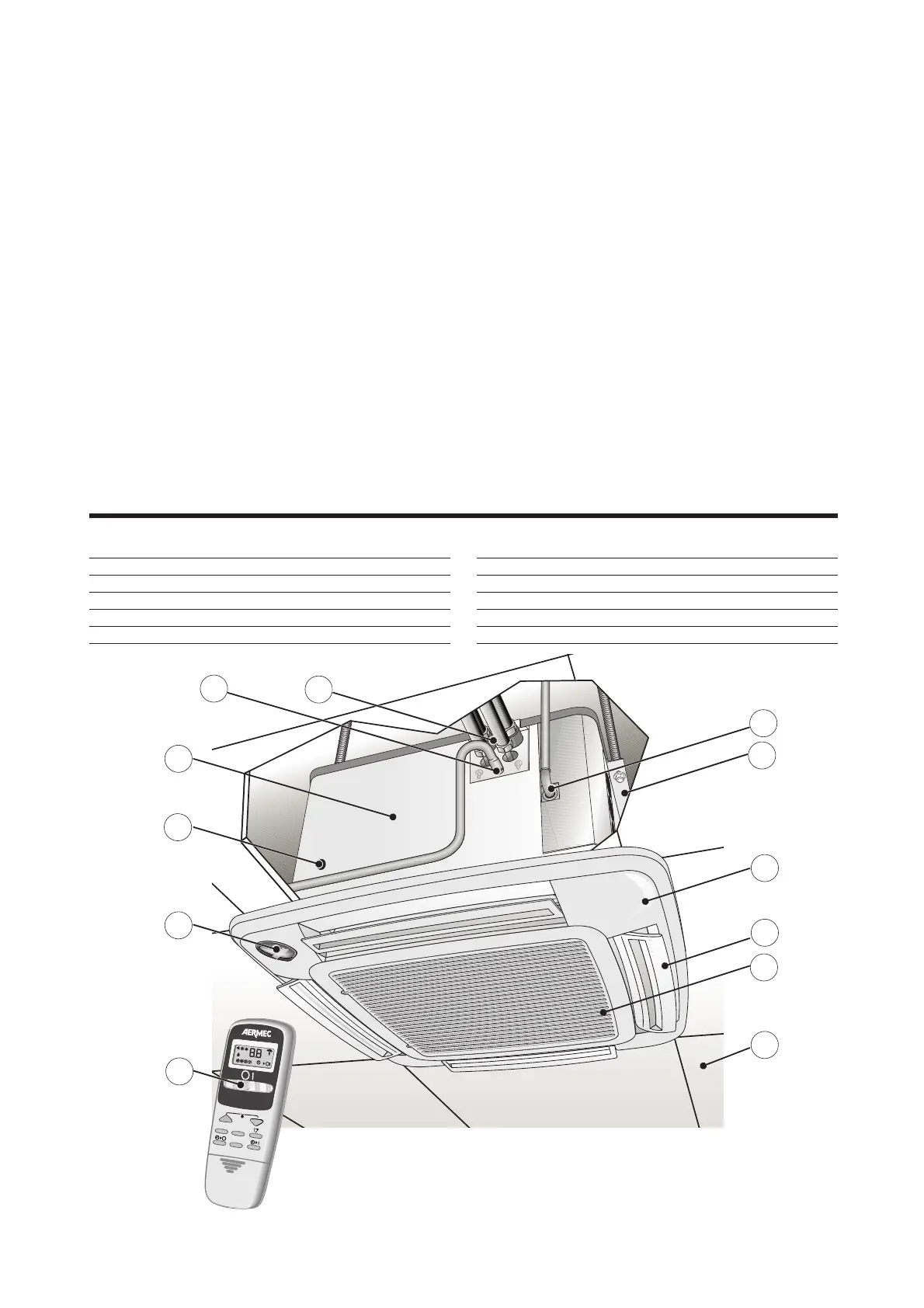

1 Telecomando (GLA-R) • Remote-controller (GLA-R)
2 Ricevitore (GLA-R) • Receiver (GLA-R)
3 Scarico condensa totale • Total condensate drain
4 Bacinella • Tray
5 Scarico condensa • Condensate drain
6 Attacchi idraulici • Coil connections
7 Collegamento elettrico • Electric connections
8 Staffe di fissaggio • Brackets
9 Cornice GLA-R • GLA-R grille
10 Deflettore mandata aria (GLA-R) • Air delivery louvre (GLA-R)
11 Griglia con filtro aria (GLA-R) • Air filter grille (GLA-R)
12 Controsoffitto • Ceiling
