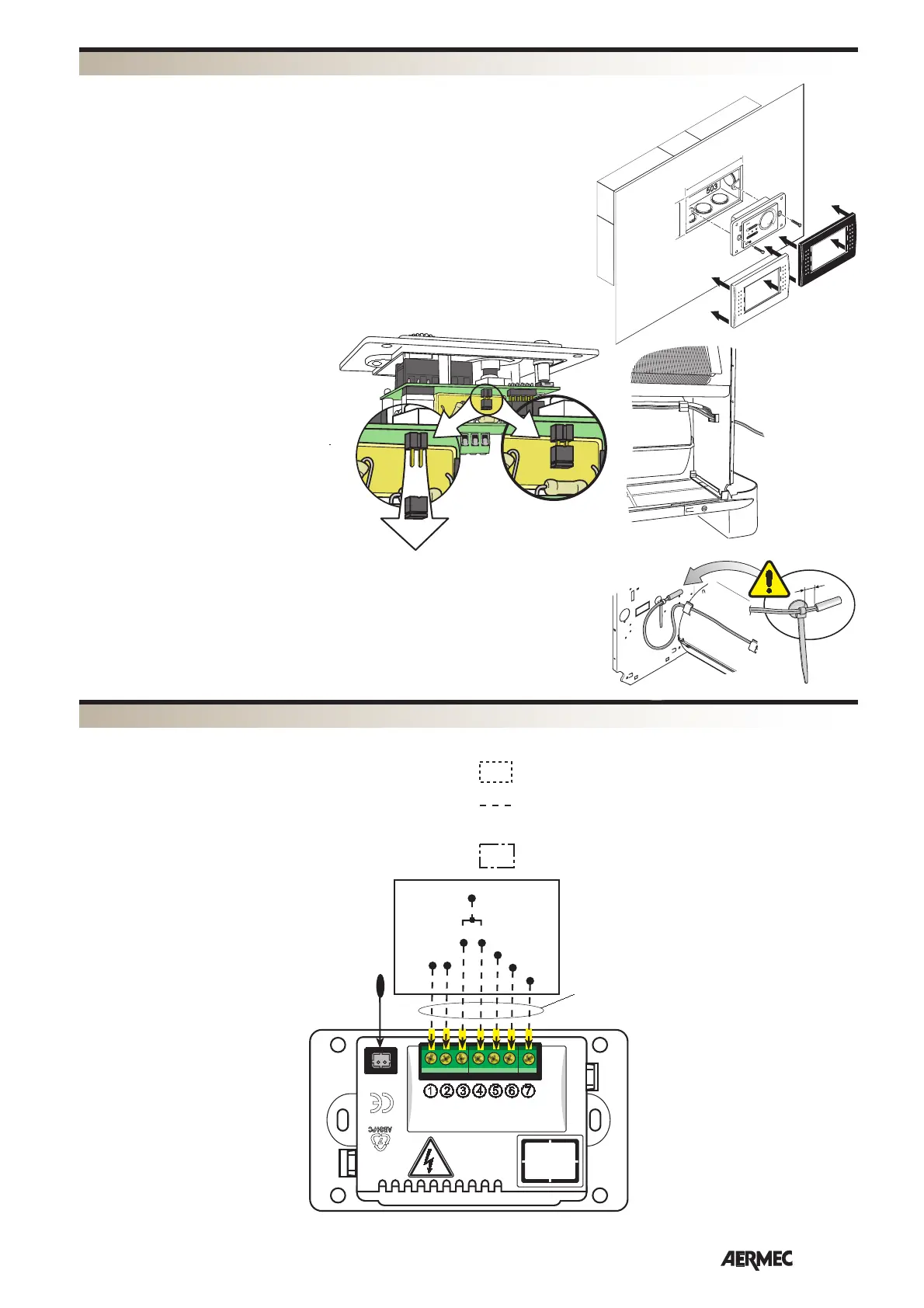

ESQUEMAS ELÉCTRICOS
ATENCIÓN: antes de cualquier
intervención, asegúrese de que el
aparato está desconectado de la
alimentación eléctrica.
ATENCIÓN: las conexiones eléctricas,
la instalación de los fan coil y de sus
accesorios deben ser efectuadas sólo por
personas que reúnan los requisitos técnico-
profesionales de habilitación para la
instalación, la transformación, la ampliación
y el mantenimiento de las instalaciones y
que sean capaces de verificar la seguridad y
la funcionalidad de las mismas.
Con respecto a las conexiones eléc
tricas,
es necesario comprobar:
- Medida de la resistencia de aislamiento
de la instalación eléctrica.
- Prueba de la continuidad de los
conductores de protección.
En este manual se muestran las
indicaciones esenciales para una
correcta instalación de los aparatos.
De todas formas, se deja a la experiencia
del técnico instalador el perfeccionamiento
de todas las operaciones según las
exigencias específicas.
El equipo de mando está constituido por
un tablero de mandos electrónico que
debe instalarse empotrado en la pared
en una caja rectangular normalizada de
3 módulos (tipo 503).
El tablero de mandos posee dos placas
de cobertura una de color blanco y la
otra negra.
Puede escogerse, en fase de instalación,
si se desea tener una ventilación con
termostato o continua. El termostato
está configurado para la ventilación
con termostato, para configurar la
ventilación continua hay que quitar el
JUMPER en la tarjeta electrónica (ver
dibujo). No instale el tablero de mandos
en posiciones directamente expuestas
a los rayos solares, a las corrientes de
aire, a las fuentes de calor ni al flujo del
fan coil. Instálelo a una altura de unos
150 cm del suelo, en una pared interna
climatizada.
Conecte los cables a la caja de
conexiones como indican los esquemas
eléctricos.
Utilice cables de una longitud máxima
de 6 metros.
INSTALACIÓN
ESQUEMAS ELÉCTRICOS
106
71
El cableado de las máquinas es sometido a actualizaciones constantes. Por favor, para cada unidad hagan referencia a los esquemas suministrados con la misma.
