Italiano
IG = Interruttore generale
M = Morsettiera
MS* = Microinterruttore (Solo per i modelli che ne sono provvisti)
MV = Motore ventilatore
PE = Collegamento di terra
RX = Resistenza elettrica
VC = Valvola a tre vie (caldo)
VCF = Valvola a tre vie (caldo/freddo)
VF = Valvola a tre vie (freddo)
= Componenti forniti optional
= Collegamenti da eseguire in loco
= Componenti non forniti
ATTENZIONE: prima di effettuare qual-
siasi intervento, assicurarsi che l’alimen-
tazione elettrica sia disinserita.
ATTENZIONE: i collegamenti elettrici,
l’installazione dei ventilconvettori e dei
loro accessori devono essere eseguiti
solo da soggetti in possesso dei requisi-
ti tecnico-professionali di abilitazione
all’installazione, alla trasformazione,
all’ampliamento e alla manutenzione
degli impianti ed in grado di verificare
gli stessi ai fini della sicurezza e della
funzionalità.
In particolare per i collegamenti elettrici
si richiedono le verifiche relative a :
- Misura della resistenza di isolamento
dell’impianto elettrico.
- Prova della continuità dei conduttori
di protezione.
Vengono qui riportate le indicazioni
essenziali per una corretta installazione
delle apparecchiature.
Si lascia comunque all’esperienza
dell’installatore il perfezionamento di
tutte
le operazioni a seconda delle esi-
genze specifiche.

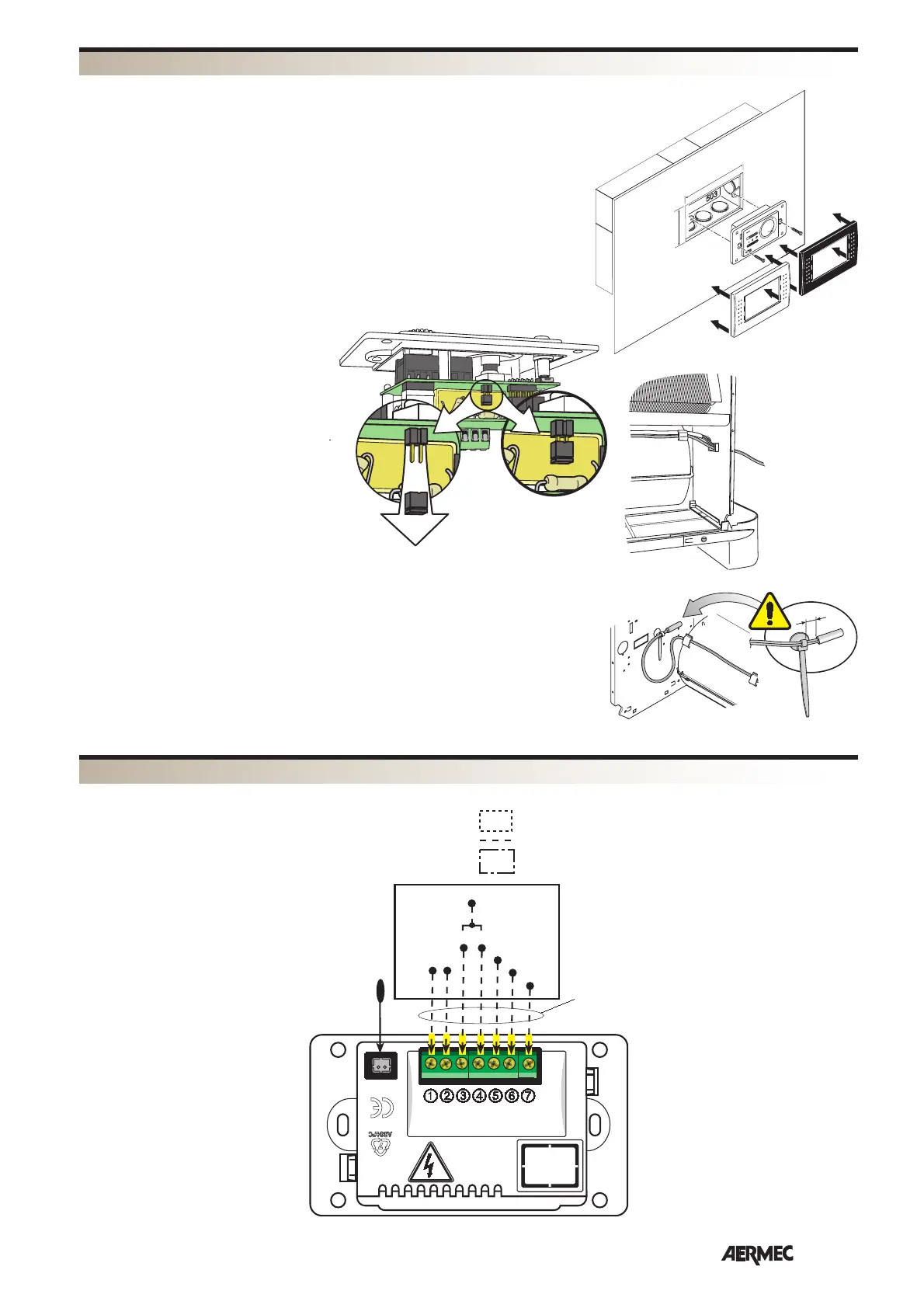

L’apparecchiatura di comando é costitu-
ita da un pannello comandi elettronico
da installare incassato nel muro in una
scatola rettangolare unificata a 3 moduli
(tipo 503).
Il pannello comandi é corredato da due
placchette di copertura una di color
bianco ed una nera.
É possibile scegliere, in fase di installa-
zione, se si desidera avere ventilazione
termostatata o continua. Il termostato è
impostato per la ventilazione termosta-
tata, per impostare la
ventilazione con-
tinua bisogna togliere il JUMPER sulla
scheda elettronica (vedi disegno). Evitare
di installare il pannello comandi in posi-
zioni direttamente esposte ai raggi solari,
alle correnti d’aria, alle fonti di calore e
al flusso del ventilconvettore. Installare
ad un’altezza di circa 150 cm dal pavi-
mento, su una parete interna climatiz-
zata.
Collegare i cavi alla morsettiera come
indicato negli schemi elettrici.
Utilizzare cavi lunghi al massimo 6
metri.
INSTALLAZIONE
106
71
L
N
230V ~ 50Hz
EXT. SENSOR
L1
~
HIGH
MED
LOW
HEAT
COOL
L2 - N
C650 FS - 1C - 1H
VCF
FMT10
FAN COIL
VC
VF
Min.
Med.
Max.
MAX L=6m
AIR
L=6m
LEGENDA
SCHEMI ELETTRICI
Gli schemi elettrici sono soggetti ad un continuo aggiornamento, è obbligatorio quindi fare riferimento a quelli a bordo macchina.
AIRAIRAIR
20mm
FCX / FCS
AIR
