AERMEC TA 09 User Manual

61
59

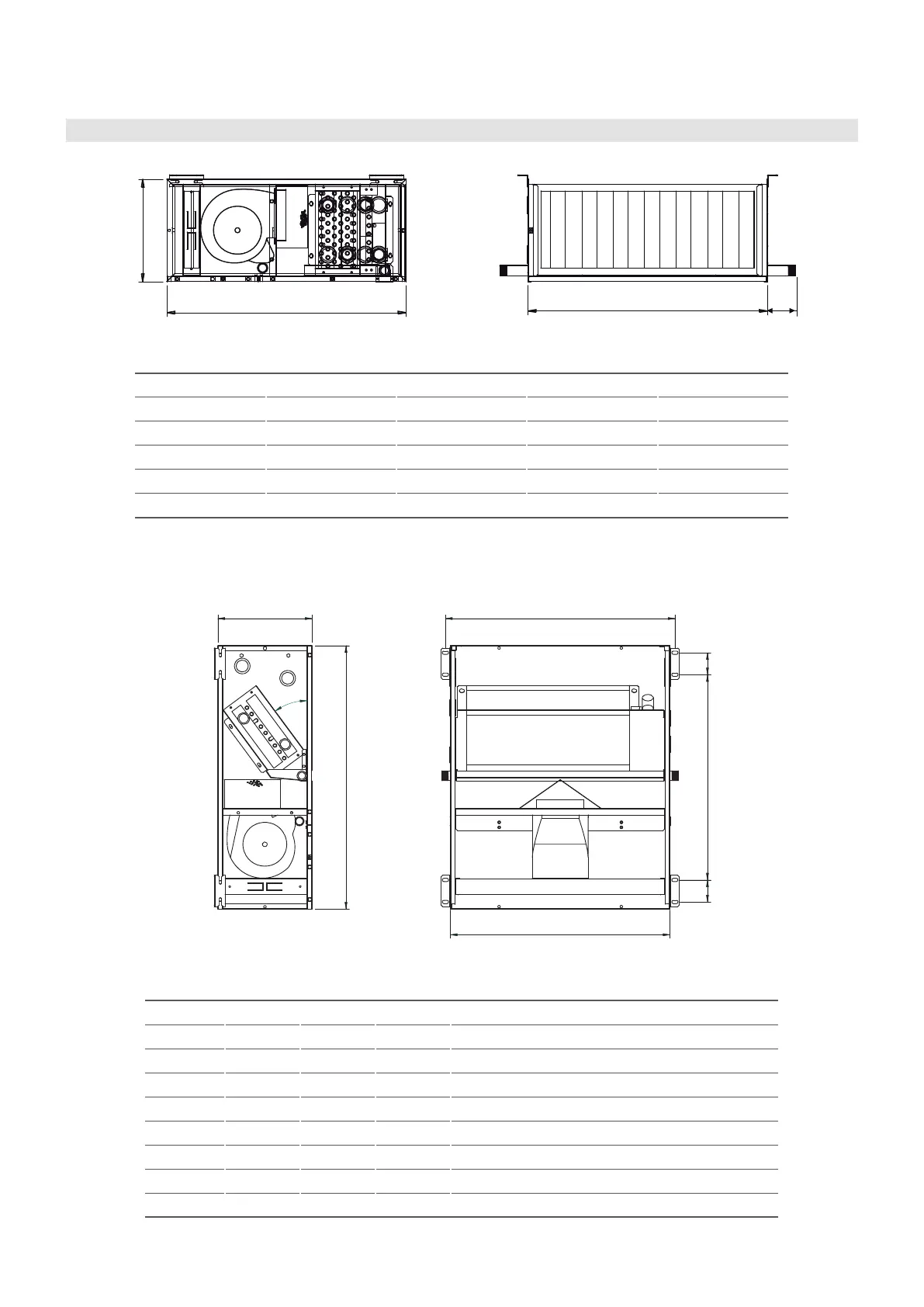

Dati dimensionali
Dimensioni dell’unità (mm)
A
B
C
Mod. A B C D
TA 09 - TA 11 700 300 700 82
TA 15 700 300 1050 82
TA 19 850 390 1050 82
TA 24 - TA 33 850 390 1475 82
TA 40 - FTB 50 1000 390 2100 82
D
Mod. A B C D E G N. Ventilatori
TA 09 700 840 300 732 655 70 1
TA 11 700 840 300 732 655 70 2
TA 15 1050 840 300 1082 655 70 2
TA 19 1050 1090 390 1082 905 70 1
TA 24 1475 1090 390 1507 905 70 1
TA 33 1475 1090 390 1507 905 70 2
TA 40 2099 1090 390 2131 905 70 2
TA 50 2099 1090 390 2131 905 70 2
A
36,5
°
B
C
D
G
G
E
Versione orizzontale
Versione verticale
Unità di condizionamento -
Serie TA
Manuale di selezione, installazione, uso e manutenzione
59
Dati dimensionali
Dimensioni dell’unità (mm)
A
B
C
Mod. A B C D
TA 09 - TA 11 700 300 700 82
TA 15 700 300 1050 82
TA 19 850 390 1050 82
TA 24 - TA 33 850 390 1475 82
TA 40 - FTB 50 1000 390 2100 82
D
Mod. A B C D E G N. Ventilatori
TA 09 700 840 300 732 655 70 1
TA 11 700 840 300 732 655 70 2
TA 15 1050 840 300 1082 655 70 2
TA 19 1050 1090 390 1082 905 70 1
TA 24 1475 1090 390 1507 905 70 1
TA 33 1475 1090 390 1507 905 70 2
TA 40 2099 1090 390 2131 905 70 2
TA 50 2099 1090 390 2131 905 70 2
A
36,5
°
B
C
D
G
G
E
Versione orizzontale
Versione verticale
Unità di condizionamento -
Serie TA
Manuale di selezione, installazione, uso e manutenzione
DIMENSIONAL DATA
Unit dimensions (mm)
Horizontal version
Mod. A B C D
TA 09 - TA 11 700 300 700 82
TA 15 700 300 1050 82
TA 19 850 390 1050 82
TA 24 - TA 33 850 390 1475 82
TA 40 - FTB 50 1000 390 2100 82
Vertical version
Mod. A B C D E G No.Fans
TA 09 700 840 300 732 655 70 1
TA 11 700 840 300 732 655 70 2
TA 15 1050 840 300 732 655 70 2
TA 19 1050 1090 390 1082 905 70 1
TA 24 1475 1090 390 1507 905 70 1
TA 33 1475 1090 390 1507 905 70 2
TA 40 2099 1090 390 2131 905 70 2
TA 50 2099 1090 390 2131 905 70 2
