L’unità deve essere collegata
direttamente ad un attacco elettrico
o ad un circuito indipendente.
ATTENZIONE: è obbligatorio collegare
i cavi di alimentazione Fase (L) e
Neutro (N) ai rispettivi morsetti, non
invertire i collegamenti, rispettare lo
schema elettrico.
Installare un dispositivo, interruttore
generale o spina elettrica che
consenta di interrompere
completamente l'alimentazione
elettrica dall'apparecchio.
Per proteggere l’unità contro i
cortocircuiti, montare sulla linea
di alimentazione un interruttore
onnipolare magnetotermico 3A 250V
(IG) con distanza minima di apertura
dei contatti di 3mm .
Per installazioni con fornitura elettrica
trifase si devono considerare i seguenti
accorgimenti:
1. In presenza di sezionatori o
magnetotermici 3P + N la corrente
di sgancio deve essere almeno
pari al 170% del valore assorbito dal
complessivo carico dei ventilconvettori
per ciascuna fase.
2. La sezione del filo di neutro deve
essere dimensionata considerando una
corrente di esercizio pari al 170% del
valore assorbito dal complessivo carico
dei ventilconvettori per ciascuna fase.
CARATTERISTICHE DEI CAVI DI
COLLEGAMENTO
Usare cavi tipo H05V-K oppure N07V-K
con isolamento 300/500 V incassati in
tubo o canalina.
Usare cavo con sezione minima di 1mm
2
.
Tutti i cavi devono essere incassati
in tubo o canalina finchè non sono
all’interno del ventilconvettore.
I cavi all’uscita dal tubo o canalina
devono essere posizionati in modo da
non subire sollecitazioni a trazione o
torsione e comunque protetti da agenti
esterni.
Cavi a trefolo possono essere usati solo
con capicorda. Assicurarsi che i trefoli
dei fili siano ben inseriti.
Gli schemi elettrici sono soggetti ad
un continuo aggiornamento, è
obbligatorio quindi fare riferimento a
quelli a bordo macchina.
Il pannello comandi non può essere
montato su una parete metallica, salvo
che questa sia collegata alla presa di
terra in modo permanente.
Prima di installare il pannello
comandi leggere attentamente le
istruzioni, se necessario procedere
alla configurazione del pannello.
Alcuni pannelli comandi richiedono
l'abbinamento con componenti
forniti come accessori, verificarne la
disponibilità.
ATTENZIONE: Verificare che il pannello
comandi sopporti il carico del motore
elettrico, altrimenti interporre tra il
ventilconvettore ed il pannello comandi
una interfaccia accessorio SIT3.
ATTENZIONE: Le unità equipaggiate con
termostati serie VMF devono essere
abbinate con una interfaccia accessorio
VMF-SIT.
Nell’abbinamento dei pannelli comandi
deve essere rispettato lo schema
elettrico relativo.
Se presente, collegare la valvola e la
sonda alla morsettiera nelle posizioni
indicate nello schema elettrico.
Nelle installazioni con la valvola a tre
vie, la sonda di minima temperatura
dell’acqua dev’essere spostata dalla sua
sede nella batteria, al tubo di mandata a
monte della valvola.
Se fosse necessario utilizzare le velocità
più alte del motore, modificare il
collegamento alla morsettiera sul
motore elettrico. Rispettare lo schema
elettrico.
ATTENZIONE: verificare se l’installa-
zione è stata eseguita in modo cor-
retto. Seguire le procedure di verifi-
ca indicate nei manuali dei pannelli
comandi.
COLLEGAMENTI ELETTRICI

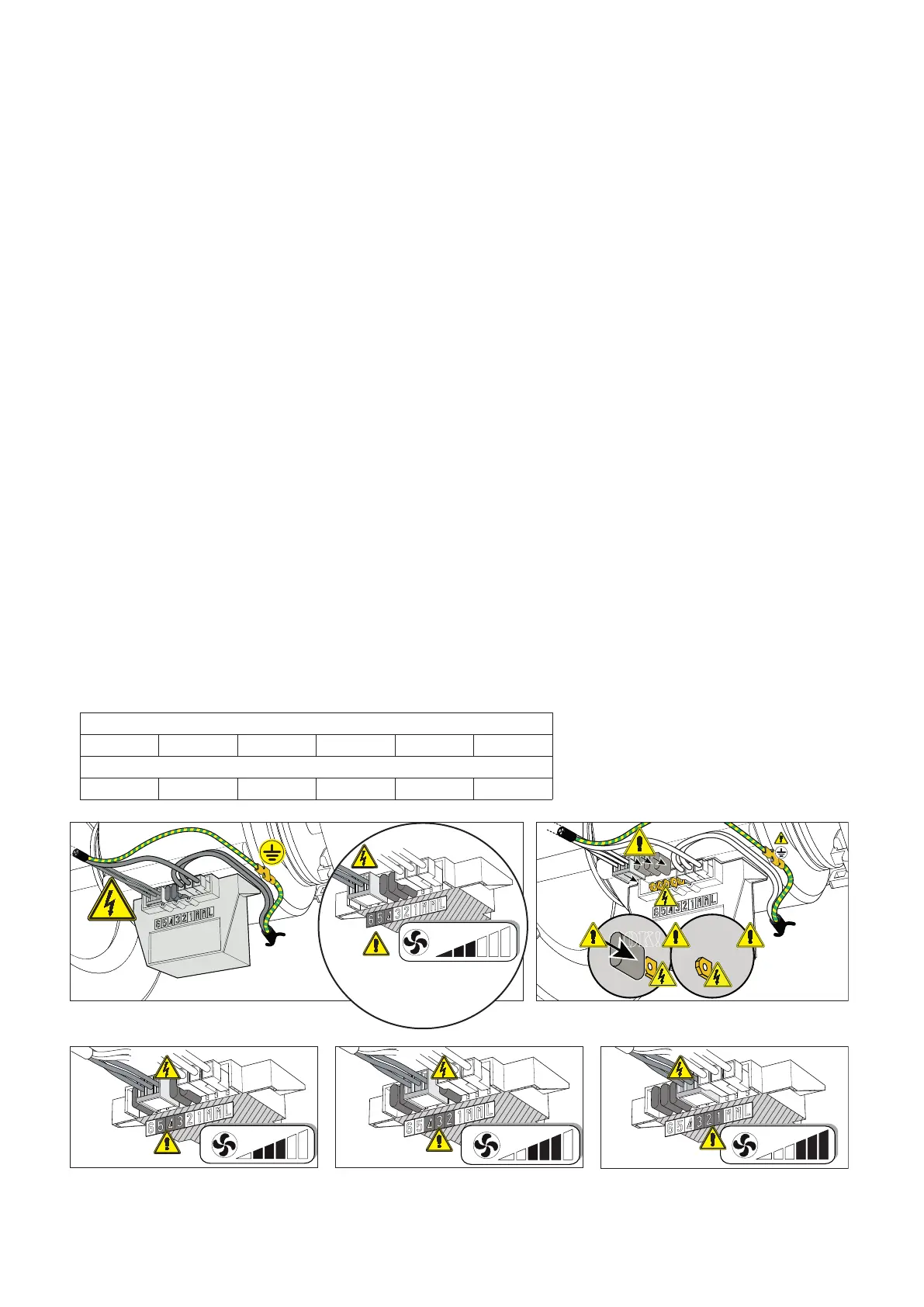

SELEZIONE VELOCITÀ: VES 030 - 040 - 130 - 140 - 230 - 330
LowHigh
LowHigh
LowHigh
LowHigh
V1 V2 V3 V4 V5 V6
L6 L5 L4 L3 L2 L1
Velocità - Speed - Vitesse- Geschwindigkeit-Velocidad
Collegamento Motore - Connection to Motor - Connexion à moteur- Verbindung zum Motor - Conexión a Motor
VES 3
V1 V2 V3 V4 V5 V6 V7
L7 L6 L5 L4 L3 L2 L1
Velocità - Speed - Vitesse- Geschwindigkeit-Velocidad
Collegamento Motore - Connection to Motor - Connexion à moteur- Verbindung zum Motor - Conexión a Motor
NO!
NON!
NEIN!
OK!
