45

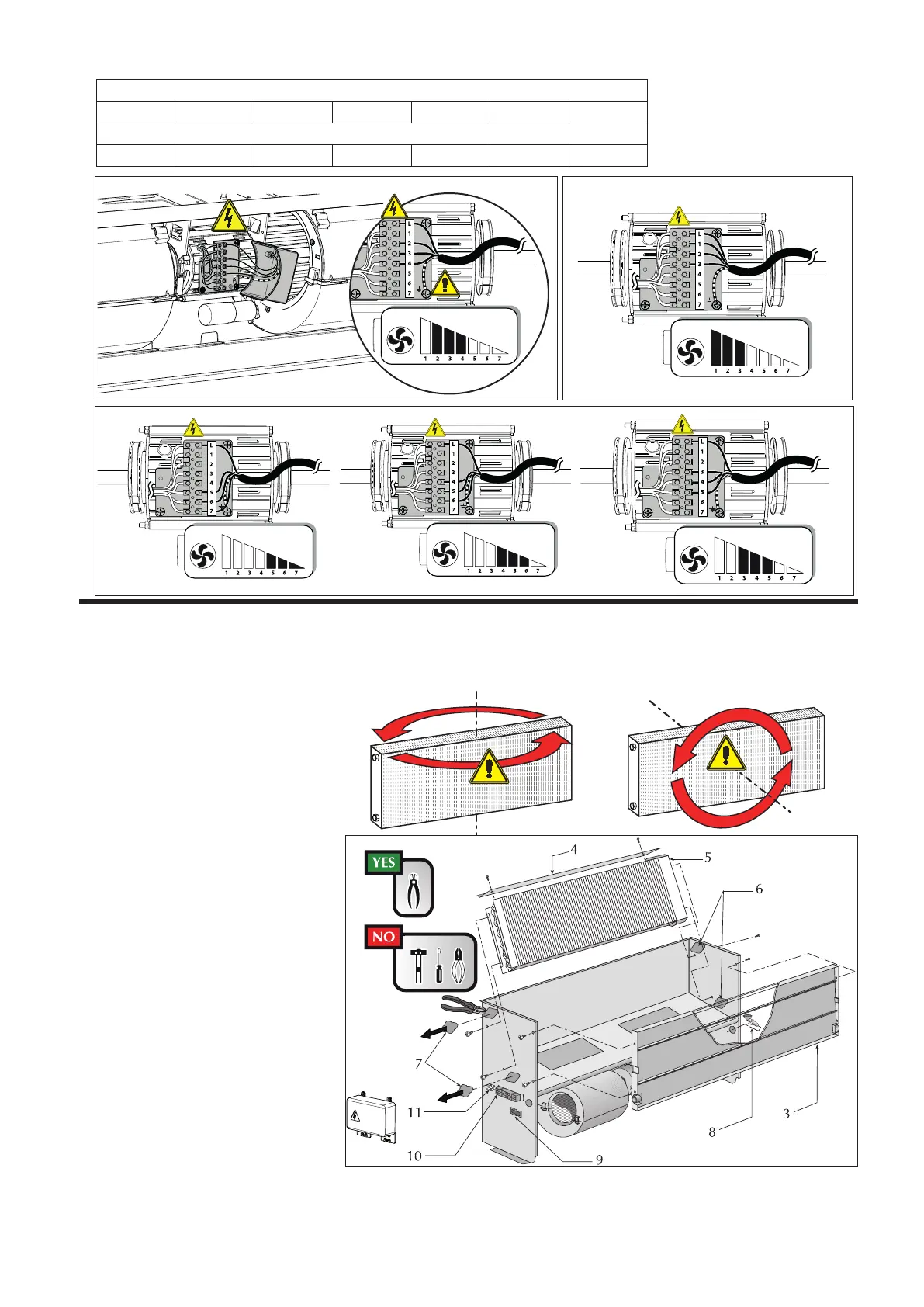

Ist bedingt durch die Anordnung der
Wasseranschlüsse das Drehen des
Wärmetauschers erforderlich, muss nach
Abnahme der Verkleidung wie folgt ver-
fahren werden:
– Entfernen Sie die
Kondensatsammelwanne (3).
– Entfernen Sie die Abdeckung des
Wärmetauschers (4) durch Lösen der
Schrauben.
– Entfernen Sie die
Befestigungsschrauben des
Wärmetauschers (5) und ziehen Sie ihn
heraus.
– Entfernen Sie die Vorstanzungen vom
rechten Seitenteil (6).
– Schalten Sie die Wärmetauschers und
befestigen Sie es mit den zuvor entfernten
Schrauben;
– ACHTUNG! Vor dem Drehen des
Wärmetauschers, das Rotationsschema
des Wärmetauschers zu Rate ziehen.
Es ist wichtig, dass der Wärmetauscher
(5) in der richtigen Richtung
gedreht und installiert ist.
Drehen Sie den Wärmetauscher in kor-
rekter Weise und befestigen Sie ihn
mit den zuvor entfernten Schrauben.
Die Zwischenräume zwischen der
Sammelleitung und der Öffnung an
der Seitenwand müssen zur Gänze mit
Isoliermaterial aufgefüllt und geschlossen
werden.
– Bauen Sie die Abdeckung des
Wärmetauschers (4) wieder ein und
befestigen Sie sie mit den Schrauben.
– Verschließen Sie die nicht mit
Wasseranschlüssen belegten Öffnungen
auf der linken Seitenwand mit Stopfen (7).
– Die Stromanschlüsse aus der rechten
Seitenwand herausziehen (9);
– Versetzen Sie die elektrischen Anschlüsse
auf die linke Seite, indem Sie sie durch die
Kabeldurchführung führen (9);
– Versetzen Sie die Klemmleiste (10), den
Erdungsbügel (11) und die eventuel-
len elektrischen Vorrichtungen von der
rechten auf die linke Seite.
ROTATION DES WÄRMETAUSCHERS
A
B
180°
ROTATIONSSCHEMA DES WÄRMETAUSCHERS
VES040
VES140
VES240
VES340
A
B
180°
VES030
VES130
VES230
VES330
LowHigh
LowHigh
LowHigh
LowHigh
LowHigh
STANDARD
VES 0 - 1 - 2
V1 V2 V3 V4 V5 V6
L6 L5 L4 L3 L2 L1
Velocità - Speed - Vitesse- Geschwindigkeit-Velocidad
Collegamento Motore - Connection to Motor - Connexion à moteur- Verbindung zum Motor - Conexión a Motor
VES 3
V1 V2 V3 V4 V5 V6 V7
L7 L6 L5 L4 L3 L2 L1
Velocità - Speed - Vitesse- Geschwindigkeit-Velocidad
Collegamento Motore - Connection to Motor - Connexion à moteur- Verbindung zum Motor - Conexión a Motor
NO!
NON!
NEIN!
OK!
STANDARD
