56
C
9
20
Ø20,5
217
16724
26
Ø17,5
149
141
253273
378
41
156
96
B
731
A
25
25
350
584
98 111 25

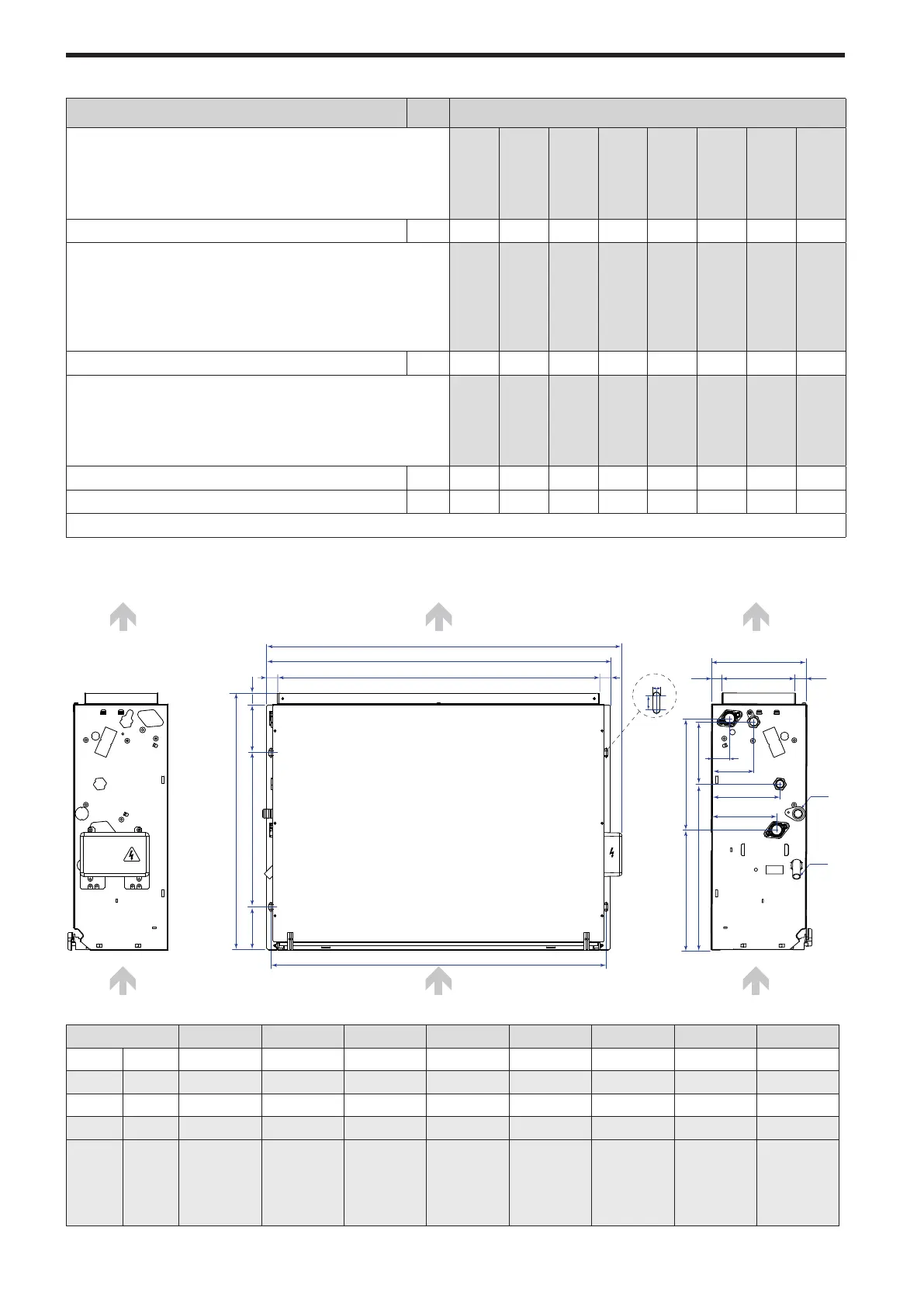

VES 030 - 040 - 130 - 140 - 230 - 240 -330 - 340
DIMENSIONI • DIMENSIONS • DIMENSIONS • ABMESSUNGEN • DIMENSIONES [mm]
VES
Attacchi idraulici batteria principale (femmina)
Main coil water connections (female)
Raccords hydrauliques de la batterie principale (femelle)
Wasseranschlüsse für Hauptwärmetauscher (Innengewinde)
Conexiones hidráulicas batería principal (hembra)
030 040 130 140 230 240 330 340
Ø 3/4"G 3/4"G 3/4"G 3/4"G 3/4"G 3/4"G 3/4"G 3/4"G
Attacchi idraulici batteria per solo riscaldamento (femmina)
Heating only coil water connections (female)
Raccords hydrauliques de la batterie pour chauffage seul (femelle)
Wasseranschlüsse für Wärmetauscher für reinen Heizbetrieb
(Innengewinde)
Conexiones hidráulicas batería sólo calor (hembra)
030 040 130 140 230 240 330 340
Ø 1/2"G* 1/2"G* 1/2"G* 1/2"G* 1/2"G* 1/2"G* 1/2"G* 1/2"G*
Attacchi scarico condensa (diametro esterno)
Condensate discharge connections (external diameter)
Raccords d'évacuation des condensats (diamètre extérieur)
Anschlüsse für Kondensatablass (Außendurchmesser)
Conexiones de descarga de condensación (diámetro exterior)
030 040 130 140 230 240 330 340
mm 20,5 20,5 20,5 20,5 20,5 20,5 20,5 20,5
* = Accessorio • Accessory • Accessoire • Zubehörteil • Accesorio
VES 030 040 130 140 230 240 330 340
A
mm
576 576 807 807 1027 1027 1148 1148
B
mm
550 550 781 781 1001 1001 1122 1122
C
mm
500 500 731 731 951 951 1072 1072
D
mm
530 530 761 761 981 981 1102 1102
Peso
Weight
Poids
Gewicht
Peso
Kg 21 22 24 25 30,5 33 33,5 35
