Si à cause des raccords hydrauliques il faut
tourner la batterie, effectuer les opérations
suivantes après avoir retiré le panneau de
fermeture avant:
– Retirer le bac de récupération des condensats
(3);
– Dévisser les vis respectives et retirer le cou-
vercle de fermeture de la batterie (4);
– Retirer les vis qui fixent la batterie (5) , puis
l'extraire;
– Retirer les parties prédécoupées (6) du flanc
droit;
– Mettez la batterie et la fixer avec les vis reti-
rées précédemment:
– ATTENTION! Avant de tourner la batterie,
consulter le schéma de rotation.
Il est important que la batterie soit tournée et
installée dans le sens correct.
Tourner correctement la batterie (5) et la
fixer avec les vis retirées précédemment.
Les espaces entre le collecteur et le trou
sur le flanc doivent être remplis et fermés
complètement avec un isolant.
– Remonter le couvercle de fermeture (4) et le
fixer avec les vis
– Monter les bouchons en plastique (7) fourni
avec l'appareil, dans les trous laissés vacants
par les raccords hydrauliques; le bac est prévu
pour l'évacuation des condensats des deux
côtés.
– Extraire les raccordements électriques du
flanc droit, déplacer les parties prédécoupées
et Déplacer le passe-câble (9) du côté droit au
côté gauche;
– Déplacer les raccordements électriques sur le
côté gauche en les faisant passer à travers le
passe-câble (9);
– Déplacer la plaque (10) et le cavalier de la
mise à la terre (11) du côté droit au côté gau-
che.

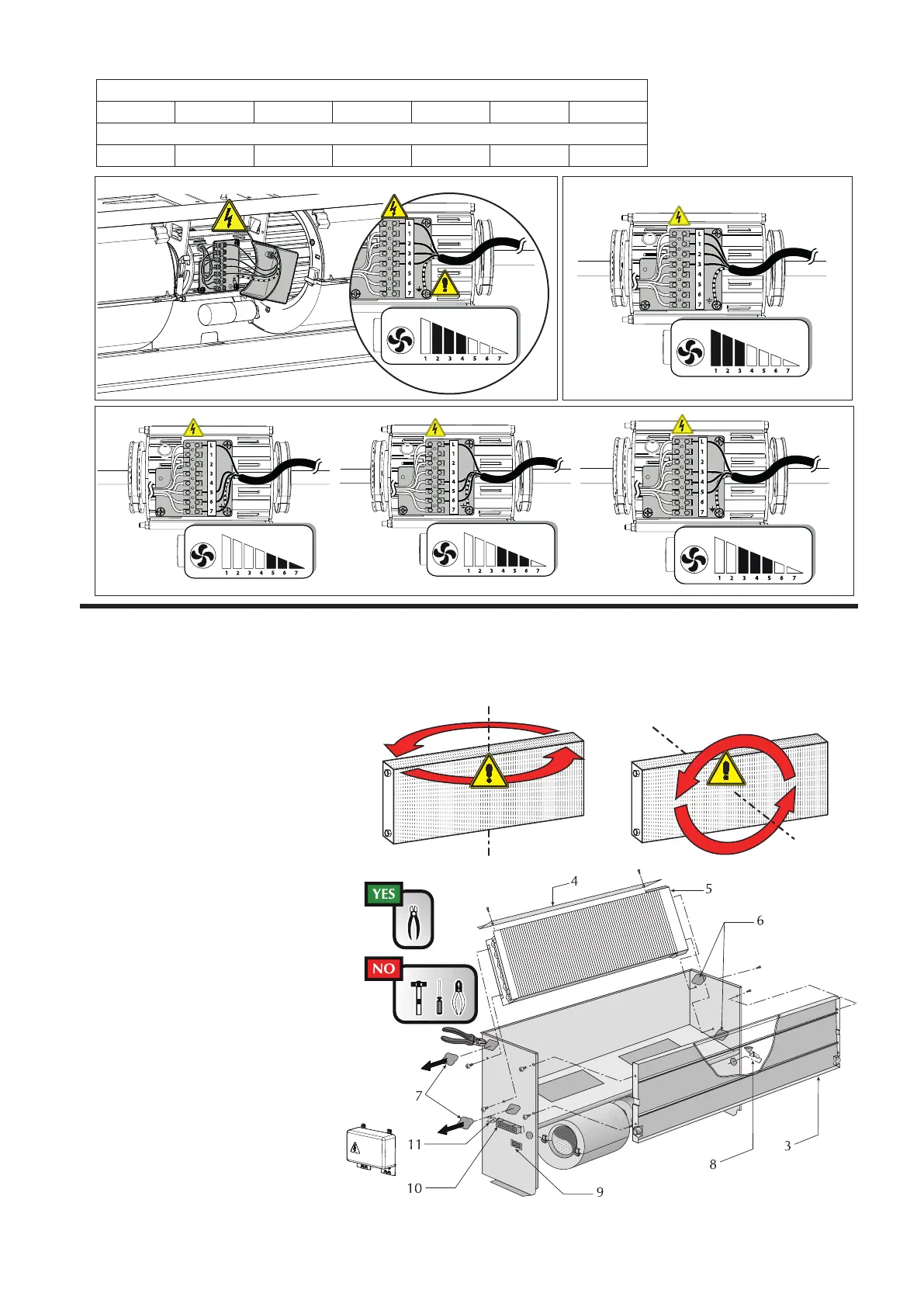

ROTATION DE LA BATTERIE
A
B
180°
SCHÉMA DE ROTATION DE LA BATTERIE
VES040
VES140
VES240
VES340
A
B
180°
VES030
VES130
VES230
VES330
LowHigh
LowHigh
LowHigh
LowHigh
LowHigh
STANDARD
VES 0 - 1 - 2
V1 V2 V3 V4 V5 V6
L6 L5 L4 L3 L2 L1
Velocità - Speed - Vitesse- Geschwindigkeit-Velocidad
Collegamento Motore - Connection to Motor - Connexion à moteur- Verbindung zum Motor - Conexión a Motor
VES 3
V1 V2 V3 V4 V5 V6 V7
L7 L6 L5 L4 L3 L2 L1
Velocità - Speed - Vitesse- Geschwindigkeit-Velocidad
Collegamento Motore - Connection to Motor - Connexion à moteur- Verbindung zum Motor - Conexión a Motor
NO!
NON!
NEIN!
OK!
STANDARD
