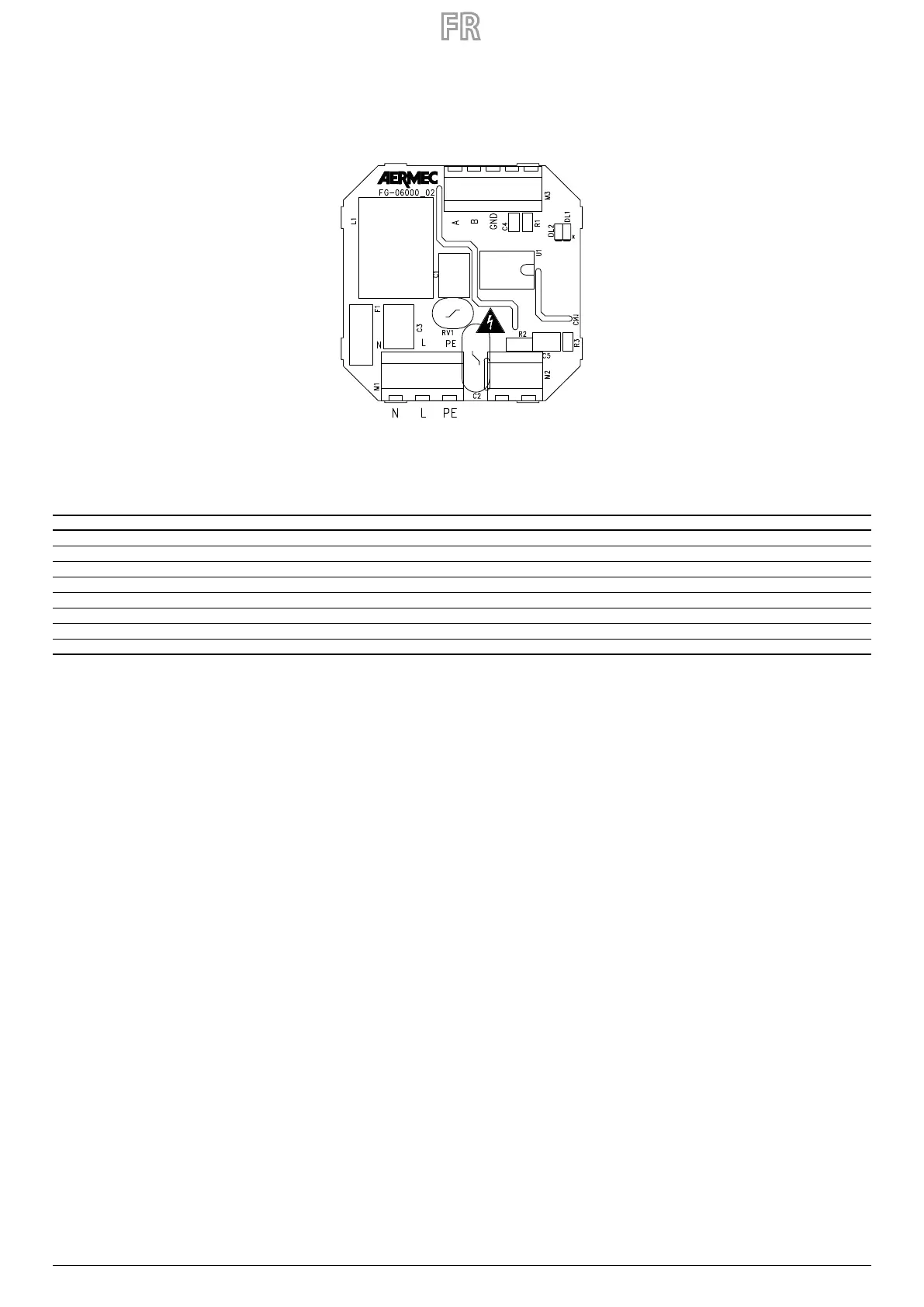

8 CARACTÉRISTIQUES ÉLECTRIQUES
NOT USED NOT USED
OUTPUT TRIAC OUTPUT TRIAC
GND A (T+) RS485 B (T-) RS485
C1 C0
I/O Fonction Caractéristiques électriques
M1_1 Borne d’alimentation L/AC1 Vin: 230 Vac, 50/60 Hz, Imax: 1 A
M1_2 Borne d’alimentation N/AC2 Vin: 230 Vac, 50/60 Hz, Imax: 1 A
M1_3 Borne pour la référence de terre PE
M2_1 Borne de sortie triac pour le contrôle des charges Vin: 230 Vac, 50/60 Hz, Imax: 1 A
M2_2 Borne de sortie triac pour le contrôle des charges Vin: 230 Vac, 50/60 Hz, Imax: 1 A
M3_1 Borne série Uart RS485 A (T+) V max −9 [V] ÷ +14 [V]
M3_2 Borne série Uart RS485 B (T-) V max −9 [V] ÷ +14 [V]
M3_3 Borne série Uart RS485/TTL Slave GND
