34 22/10 – 5905355_00
7 ANZEIGEN DER BEDIENTAFEL
Wie es im Absatz der Anwendungsparameter erläutert wird, kann die VMF-FMD-Bedientafel bei Installationen mit unterschiedlicher Komplexität verwendet werden, und daher besteht die Notwendigkeit,
spezische Anzeigen vorzusehen, um eventuelle Störungen oder besondere Betriebsbedingungen an der Anlage festzustellen.
ALARMANZEIGE

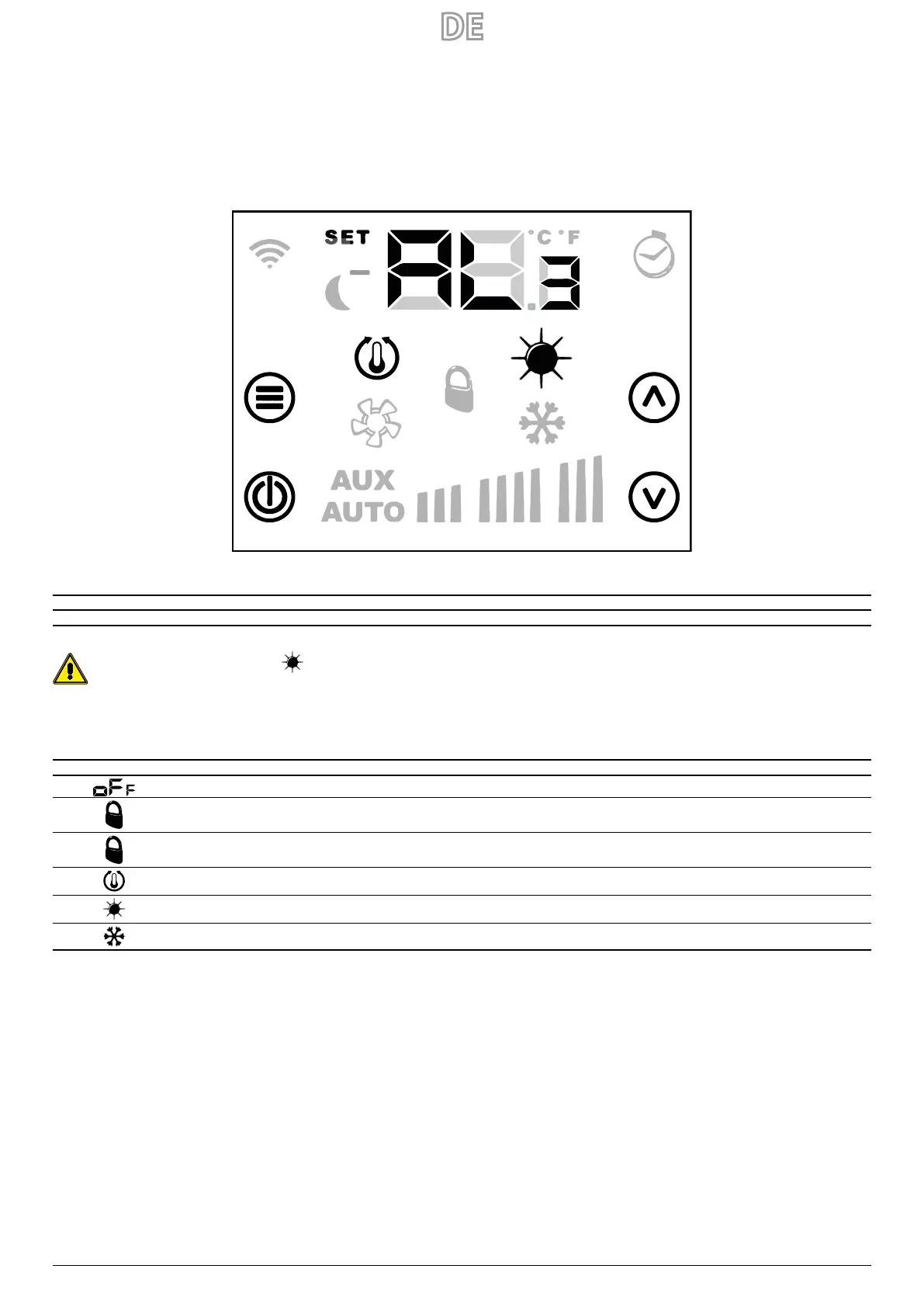

Das Bedienfeld VMF-FMD ermöglicht die Anzeige bestimmter Störungen, die im Thermostat vorhanden sein können; diese Störungen werden durch die Zeichenfolge „AL“, gefolgt von einem Code, ange-
zeigt, wie im nachfolgenden Beispiel zu sehen ist:
Die Alarmkodierung ist in der folgenden Tabelle angegeben:
Alarm-Code Beschreibung
AL3
1
Störung der Raumtemperatursonde an der VMF-FMD-Bedientafel
Im Falle eines Frostalarms wird das Symbol blinkend angezeigt.
ANZEIGE VON BESONDEREN BETRIEBSBEDINGUNGEN
Es folgt eine Tabelle mit einer kurzen Beschreibung einiger Anzeigekombinationen, die besondere Betriebsbedingungen des Thermostats anzeigen:
Symbol Status des Symbols Beschreibung des Betriebszustandes
ON Thermostat deaktiviert
ON Umschaltung der Betriebsart des Thermostats durch Überwachungssystem
BLINKEND Der Thermostat hat den Betriebsbereich der Überwachung verlassen (maximale Zeit 45 Minuten)
ON Anforderung vom Thermostat
ON Heizbetrieb des Thermostats
ON Kühlbetrieb des Thermostats
