AERMEC VMF-FMD - Características Eléctricas

22/10 – 5905355_00 43

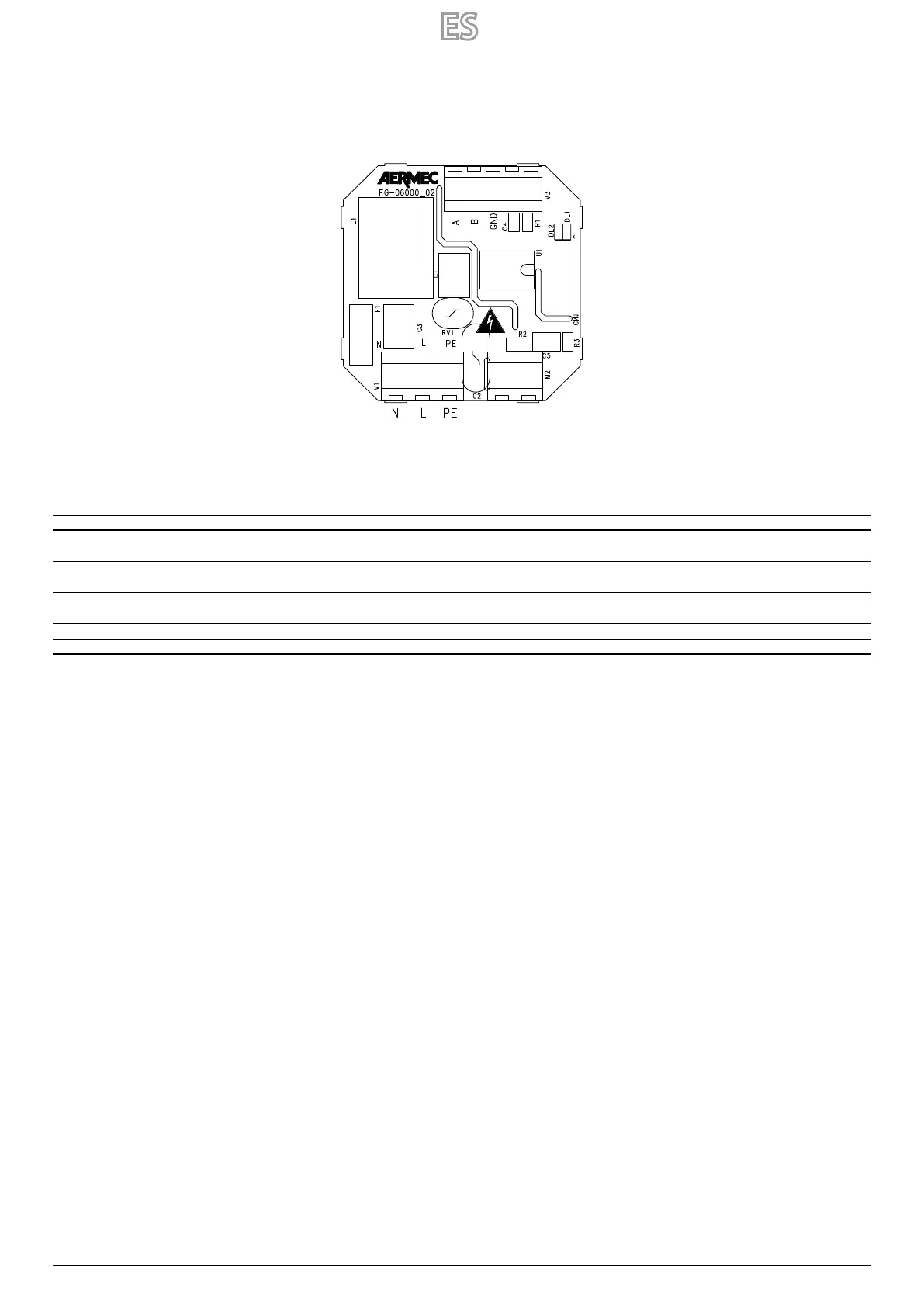

8 CARACTERÍSTICAS ELÉCTRICAS
NOT USED NOT USED
OUTPUT TRIAC OUTPUT TRIAC
GND A (T+) RS485 B (T-) RS485
C1 C0
I/O Función Características eléctricas
M1_1 Borna de alimentación L/AC1 Vin: 230 Vac, 50/60 Hz, Imax: 1 A
M1_2 Borna de alimentación N/AC2 Vin: 230 Vac, 50/60 Hz, Imax: 1 A
M1_3 Borna para referencia de tierra PE
M2_1 Borna de salida del triac para el control de las cargas Vin: 230 Vac, 50/60 Hz, Imax: 1 A
M2_2 Borna de salida del triac para el control de las cargas Vin: 230 Vac, 50/60 Hz, Imax: 1 A
M3_1 Borna serial Uart RS485 A (T+) V max −9 [V] ÷ +14 [V]
M3_2 Borna serial Uart RS485 B (T-) V max −9 [V] ÷ +14 [V]
M3_3 Borna serial Uart RS485/TTL Slave GND
