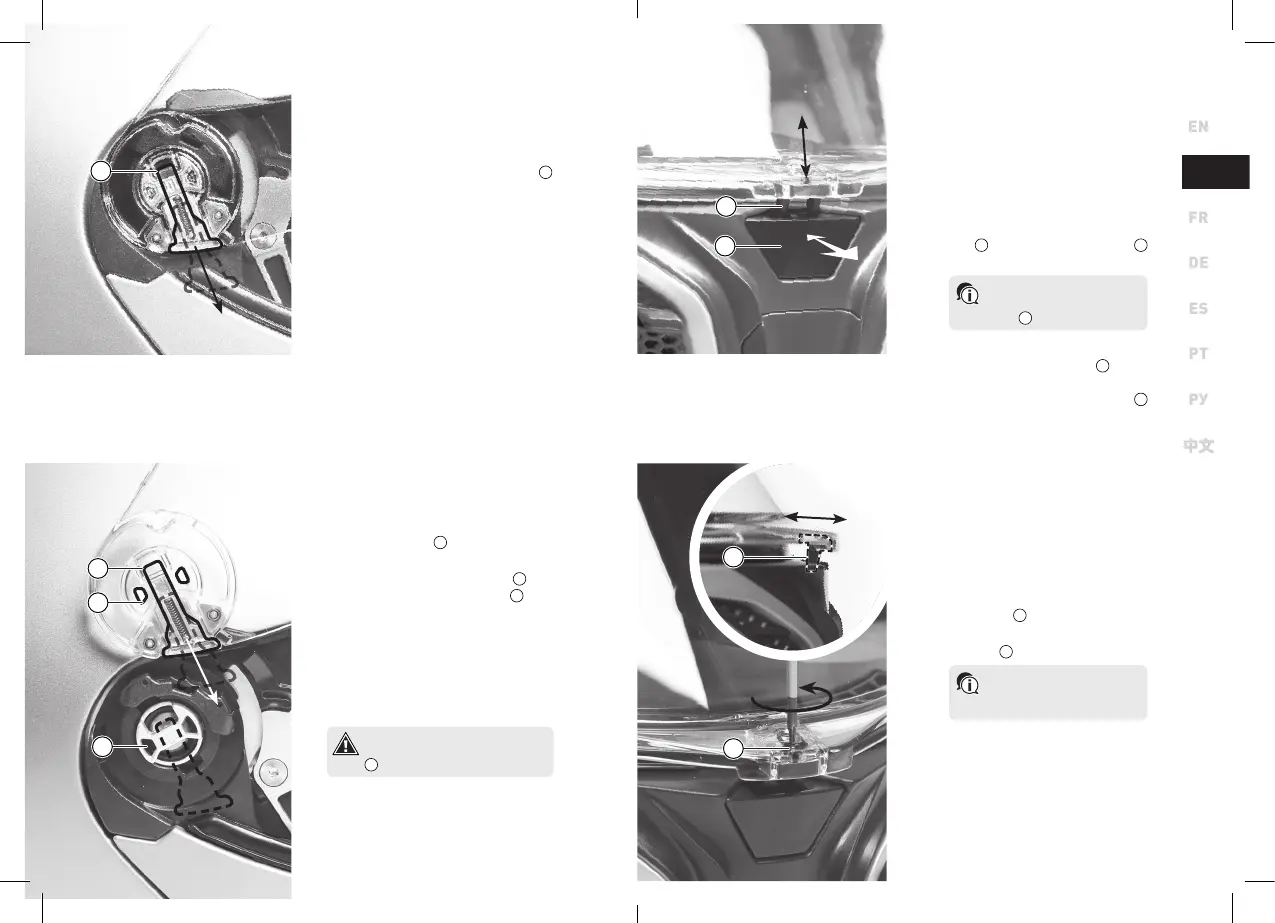

5.6 REGOLAZIONE
DELLA CHIUSURA
È possibile regolare l'avanzamento del dente di
ingaggio, modificando così l'affondamento ne-
cessario al pulsante per aprire la visiera.
Prerequisito: la visiera è installata e aperta, e il casco
poggiato una superficie piana. Operare dotandosi di un
cacciavite Torx
®
T7.
• Svitare la vite
1
.
• Regolare a piacere l'avanzamento del dente
di ingaggio
2
.
Maggiore è l'arretramento del dente,
maggiore è la pressione necessaria
sul pulsante per aprire la visiera.
• Avvitare la vite.
› Assicurarsi che la visiera si chiuda saldamente.
5.5 MICRO-APERTURA
In questa posizione la visiera è saldamente
chiusa offrendo la massima sicurezza, ma rea-
lizza una fessura di circa 5mm per consentire un
moderato afflusso di aria all'interno del casco.
Prerequisito: la visiera è aperta.
› Abbassare la visiera fino a che il dente pla-
stico
1
ingaggi il pulsante di apertura
2
al primo scatto.
Agevolare l'ingaggio premendo
leggermente il pulsante di apertura
visiera
2
.
Prerequisito: la visiera è chiusa.
› Premere il pulsante di apertura
2
e, in un
singolo gesto, spostare leggermente verso
l'alto la visiera fino a che il dente plastico
1
blocchi la visiera al primo scatto.
5.3 RIMOZIONE
Prerequisito: la visiera è completamente aperta. Iniziare
l'operazione sul meccanismo visiera del lato destro.
• Spingere verso il basso il cursore a molla
1
con un'unghia, quindi staccare la visiera dal
meccanismo.
› Ripetere l'operazione sul meccanismo visiera
del lato sinistro.
5.4 INSTALLAZIONE
Prerequisito: iniziare l'operazione sul meccanismo visie-
ra del lato destro.
• Afferrare la visiera e spingere verso il basso
il cursore a molla
1
con un'unghia.
• Posizionare la visiera sul relativo meccani-
smo così che i due denti di ingaggio
2
siano
collocati all'interno delle loro sedi
3
.
• Rilasciare il cursore a molla.
• Ripetere le operazioni sul meccanismo visie-
ra del lato sinistro.
› Visiera installata. Ruotarla, verificando che
il montaggio sia saldo e movimento fluido.
2
1
3
1
1
2
1
2
Aprire / chiudere la mentoniera senza la visiera
montata, può portare all'uscita del meccanismo
3
dalla sua sede di scorrimento.
