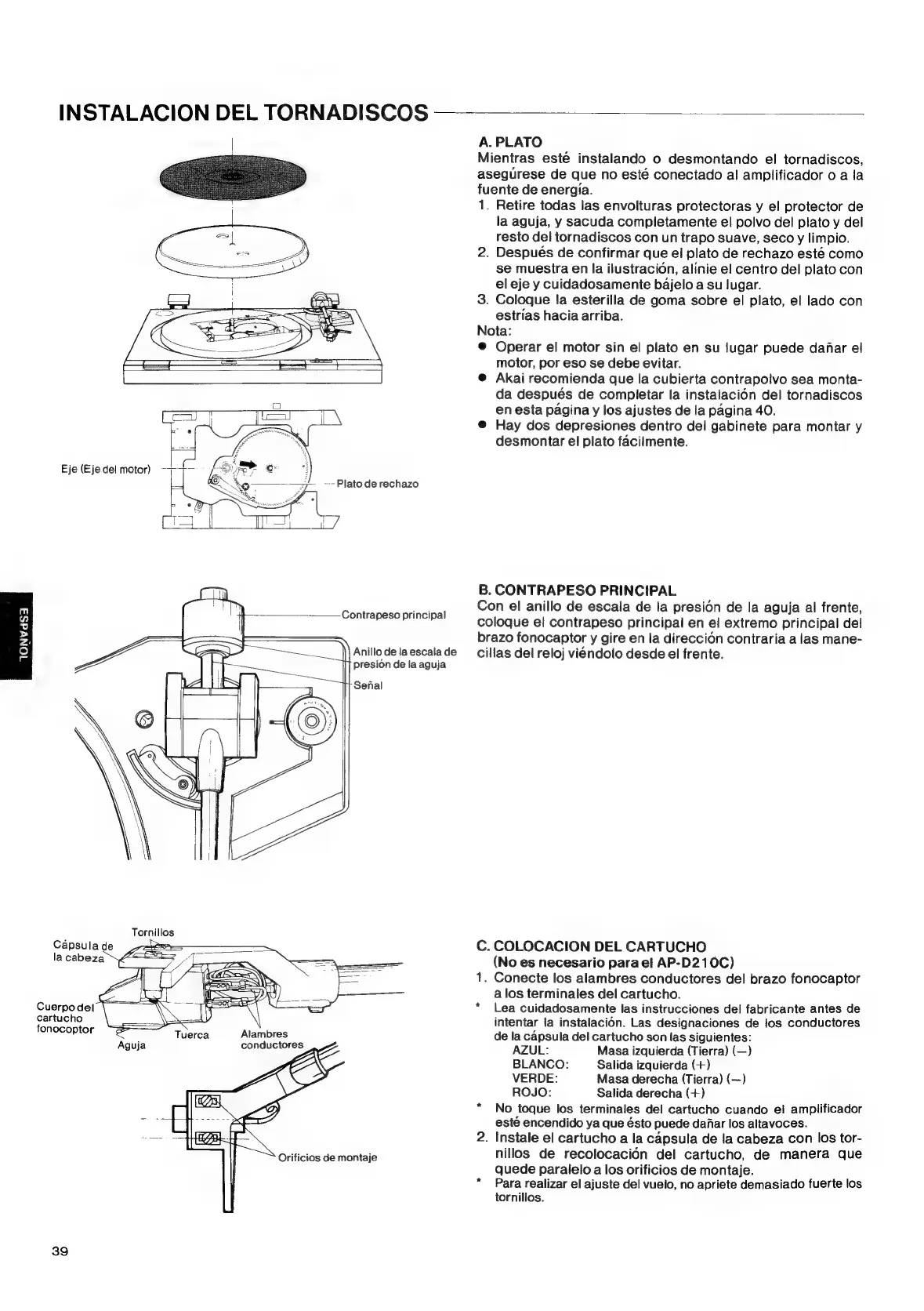

INSTALACION DEL TORNADISCOS
Eje (Eje del motor)
~ Plato de rechazo
Senal
Tornillos
Capsula
de
7
la
cabeza
—==
—
Cuerpo
del
7
<4
cartucho
fonocoptor
Tuerca
Alambres
Aguja conductores
39
Contrapeso principal
Anillo de la escala de
presion de la aguja
A. PLATO
Mientras esté instalando o desmontando el tornadiscos,
asegurese de que no esté conectado al amplificador 0 a la
fuente de energia.
1.
3.
Retire todas las envolturas protectoras y el protector de
la aguja, y sacuda completamente el polvo del plato y del
resto del tornadiscos con un trapo suave, seco y limpio.
. Después de confirmar que el plato de rechazo esté como
se muestra en la ilustracion, alinie el centro del plato con
el eje y cuidadosamente bajelo a su lugar.
Coloque la esterilla de goma sobre el plato, el lado con
estrias hacia arriba.
Nota:
Operar el motor sin el plato en su lugar puede dajfar el
motor, por eso se debe evitar.
Akai recomienda que la cubierta contrapolvo sea monta-
da después de completar la instalacién del tornadiscos
en esta pagina y los ajustes de la pagina 40.
Hay dos depresiones dentro del gabinete para montar y
desmontar el plato facilmente.
B. CONTRAPESO PRINCIPAL
Con el anillo de escala de la presion de la aguja al frente,
coloque el contrapeso principal en el extremo principal del
brazo fonocaptor y gire en la direccion contraria a las mane-
cillas del reloj viendolo desde el frente.
C. COLOCACION DEL CARTUCHO
1.
(No es necesario para el AP-D210C)
Conecte los alambres conductores del brazo fonocaptor
a los terminales del cartucho.
Lea cuidadosamente las instrucciones del fabricante antes de
intentar la instalacion. Las designaciones de los conductores
de la capsula del cartucho son las siguientes:
AZUL: Masa izquierda (Tierra) (—)
BLANCO: Salida izquierda (+)
VERDE: Masa derecha (Tierra) (~—)
ROJO: Salida derecha (+)
No toque los terminales del cartucho cuando el amplificador
este encendido ya que ésto puede dafar los altavoces.
. Instale el cartucho a la capsula de la cabeza con los tor-
nillos de recolocacién del cartucho, de manera que
quede parailelo a los orificios de montaje.
Para realizar el ajuste del vuelo, no apriete demasiado fuerte los
tornillos.
