40 APS4
Mise en service
Montage sur un mur/au plafond
Si vous fixe
z votre antenne à un mur ou au plafond, veillez à respecter les distances minima
suivantes :

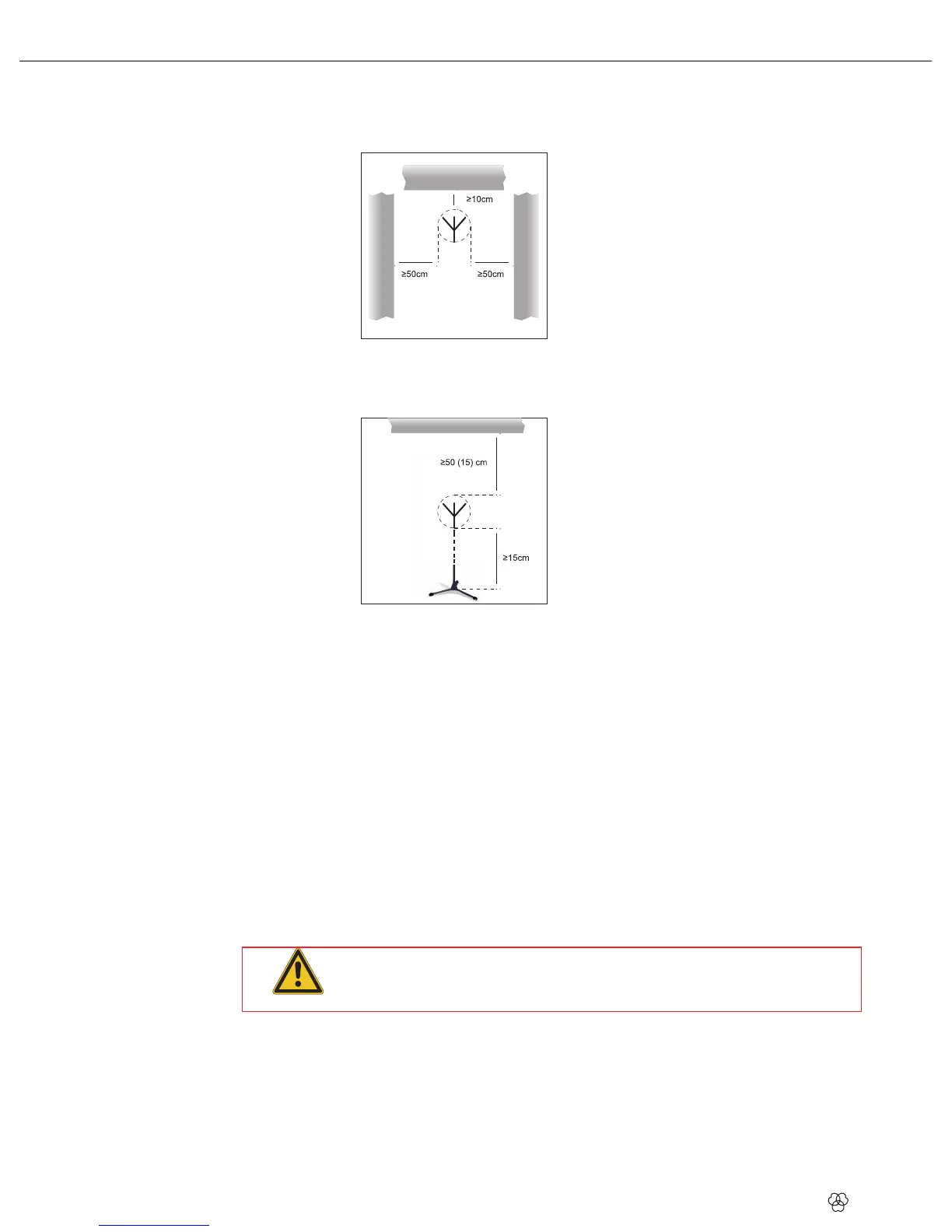

Fig 4: Distance
minimum d’une surface plane
Placez l’antenne à une distance aux murs, parois, grilles métalliques ou échaffauda
ges de
métal de 10 cm
au minimum sur l’arrière et 50 cm latérale
ment.
Fig 5: Distance
minimum du sol et du plafond
Veillez à ce que l’antenne se trouve à une distance minimum de 15 cm du sol ou 50 cm du
plafond (15 cm si le câble arrive par le haut).
Installation monocanal avec antennes passives
1) Mesurez la
longu
eur de câble nécessaire entre le récepteur et les deux antennes.
2) Consultez le Tableau 1, page 42
pour voir si vous avez besoin de
plusieurs câbles pour
surmonter cette
distance et s’il vous faut un ou deux amplificateurs d’antenne AB4000.
Le Tableau 1 indique la longueur de câble maximale autorisée suivant le type de câ
ble.
3) Branchez un câble d’antenne sur chaque antenne.
4) Relie
z les deux câbles d’antenne aux entrées d’antenne du récepteur comme indiqué au
Tableau 1. Si vous avez besoin d’un ou deux amplificateurs d’antenne AB4000,
il vous
sera indispensable d’insérer une
alimentation à distance ASU4000 sur le câble entre le
récepteur et le premier amplificateu
r d’antenne.
5) Vérifiez si
la tension secteur indiquée sur les blocs secteurs de l’ASU4000 et du
récepteur concorde avec la tension secteur sur le lieu d’utilisation.
6) Connectez l’alimentation à distance et le récepteur aux blocs secteur corresponda
nts et
branchez chaque bloc secteur sur une prise secteur appropriée.
ATTENT
ION
Le fonctionnement sur une tension secteur différente risquerait d’endommager les blocs
secteur.
Installation monocanal avec antennes actives
1) Mesurez la longueur de câble nécessaire entre le récepteur et les deux antennes actives.
2) Consultez le Tableau 1, page 42 pour voir si vous avez besoin de
plusieurs câbles pour
surmonter cette
distance et s’il vous faut un ou deux amplificateurs d’antenne AB4000.
Le Tableau 1 indique la longueur de câble maximale autorisée suivant le type de câ
ble.
3) Branchez un câble d’antenne sur chaque antenne.
Raccordement des
antennes
