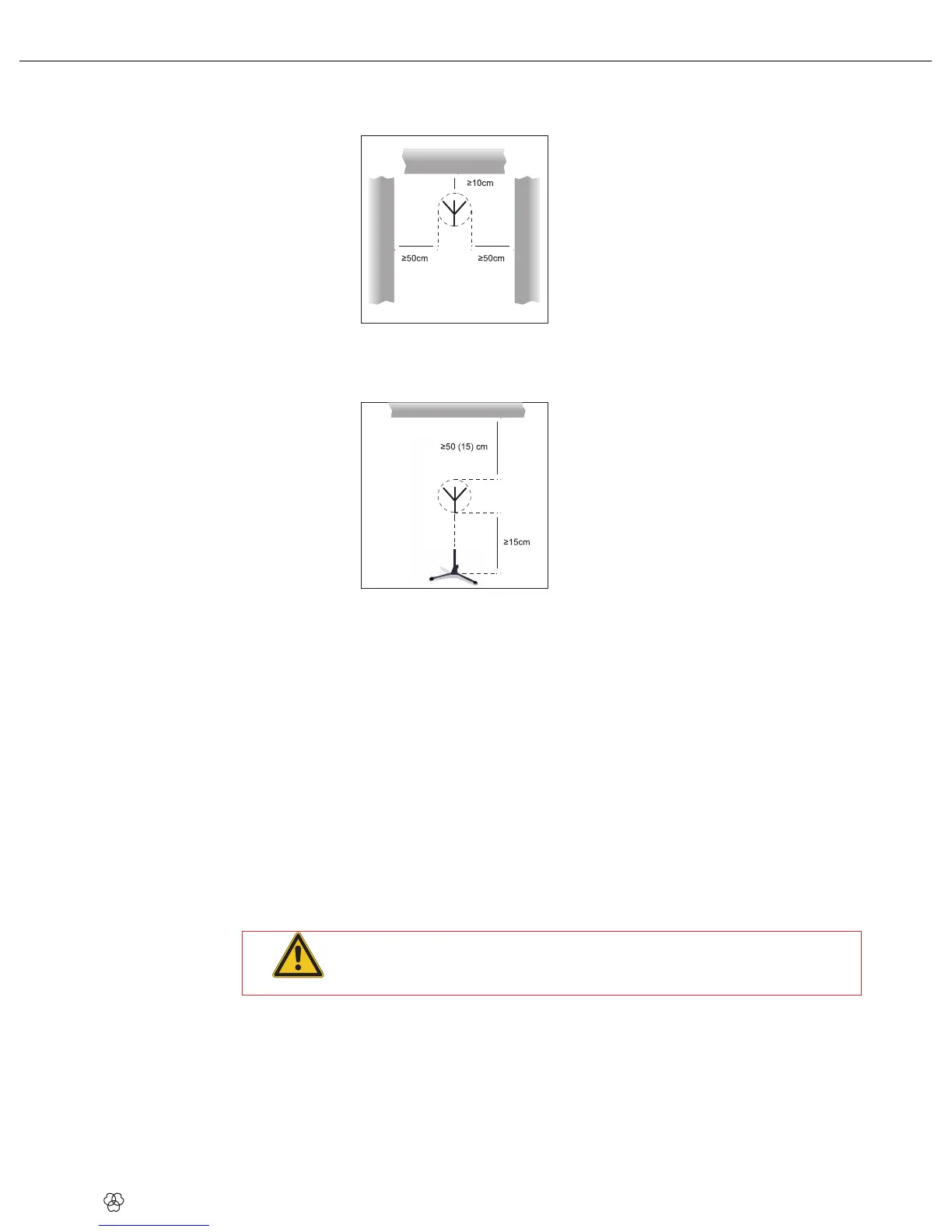

Instalación en muros/techos
Si instala sus antenas en un muro o techo, tenga en cuenta las siguientes distancias mínimas:
Fig 4: Distancias
mínimas de superficies planas
Instale la antena a una distancia de por lo menos 10 cm delante o 50 cm al lado de
murallas u otras superficies planas o de rejas o armazones
metálicos.
Fig 5: Distancia
mínima del suelo y del techo
Verifique que la antena se encuentre a por lo menos 15 cm del suelo o a 50 cm del techo (si
el cable llega desde arriba, a 15 cm).
Sistema monocanal con antenas pasivas
1) Determine la
long
itud de los tramos de cable entre el receptor y ambas antenas SRA 1.
2) Fíjese en la Tabla 1 de la págin
a 57 si debe dividir el tramo de cable total en va
rios
cables y
si necesita uno o dos amplificadores de antena AB4000. En la Tabla 1
se indica
la máxima
longitud de cable admisible según el tipo de cable.
3)
Conecte un cable de antena a cada antena.
4) Conecte a
mbas antenas a las entradas hembra de antena del receptor como se indica en
la Tabla 1. Si necesita uno o dos amplificadores de antena AB400
0, debe intercalar en la
línea una un
idad de alimentación remota ASU4000 entre el receptor y el pr
imer
amplificador de antena.
5) Controle que la t
ensión de red indicada en los adaptadores de red de la ASU4000
y del
receptor sea la misma que la de
l lugar de uso.
6) Conecte la unidad de alimentación remota y el receptor a los correspondientes
adaptadores de red y cada adaptador de red a un t
o
macorriente adecuado.
ATENCIÓN
Si utiliza los adaptadores de red con otra tensión de red, puede dañar al aparato.
Sistema monocanal con antenas activas
1) Determine la longitud de los tramos de cable entre el receptor y ambas antenas activas.
2) Fíjese en la Tabla 1 de la página 57 si debe dividir el tramo de cable total en va
rios
cables y
si necesita uno o dos amplificadores de antena AB4000. En la Tabla 1
se indica
la máxima
longitud de cable admisible según el tipo de cable.
3)
Conecte un cable de antena a cada antena.
Conectar las a
ntenas
