Inbetriebnahme
Wand-/Deckenmontage
Wenn Sie Ihre Antennen an der Wand oder Decke montieren, achten Sie auf folgende
Mindestabstände:

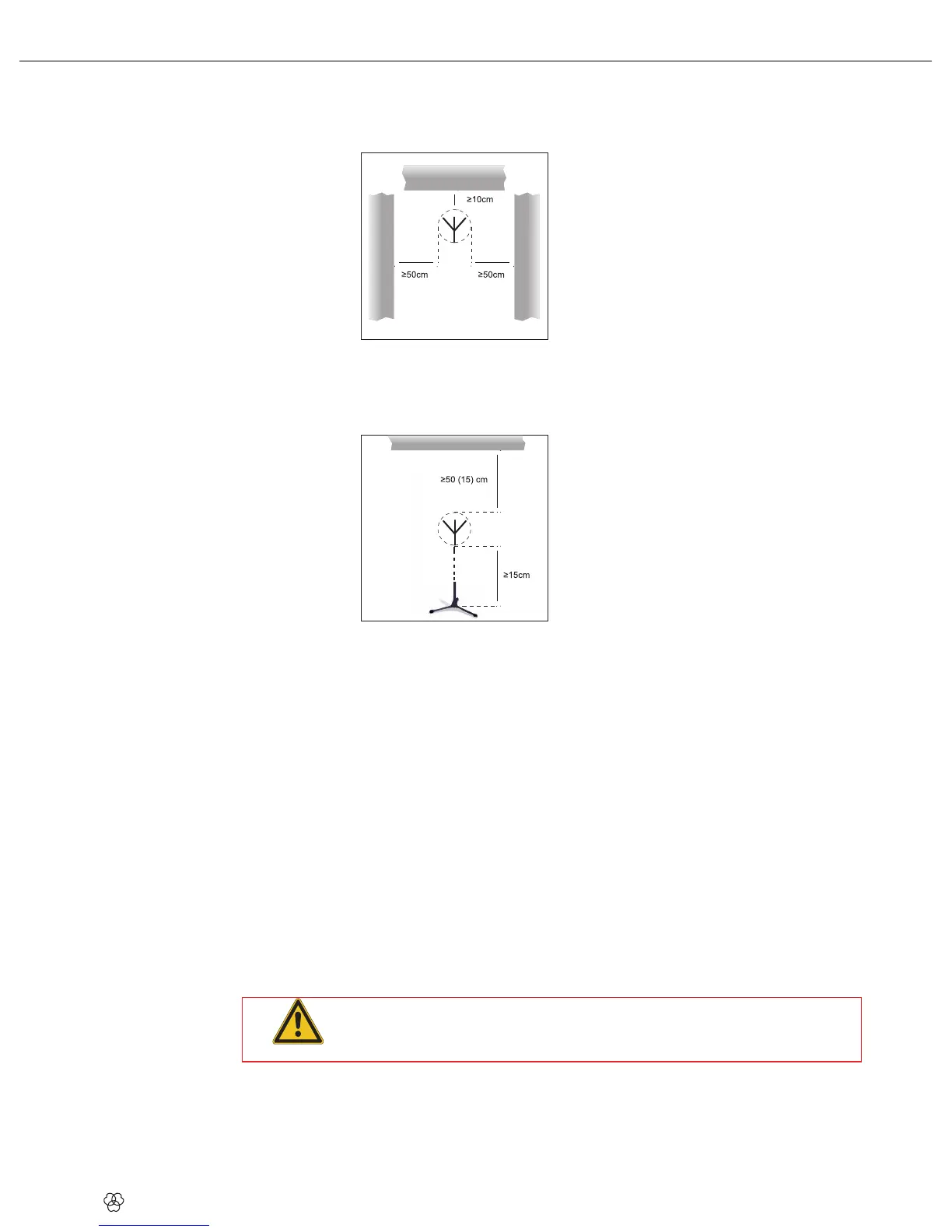

Fig 4: Mindestabstand von ebenen Flächen
 Montieren Sie die Antenne mindestens 10 cm vor bzw. in eine
m seitlichen Abstand von
mindestens 50
cm von Wänden oder anderen ebenen Flächen bzw. Metallg
ittern oder
Metallgerüsten.
Fig 5: Minde
stabstand von Boden und Decke
Achten Sie darauf, dass die Antenne mindestens 15 cm vom Boden bzw. 50 cm (bei
Kabelzuführung von oben: 15 cm) von der Decke entfernt ist.
Einkanalanlage mit passiven Antennen
1) Stellen Sie die
Länge der Kabelstrecken zwischen dem Empfänger und den be
iden
Antennen fest.
2) Entnehmen Sie d
er Tabelle 1 Stellung der CLA-Schalter je nach Frequenzband, Antenne,
Kabeltyp und Kabellänge (S. 11), ob Sie die gesamte Kabelstrecke in mehrere
Kabel
unterteilen müssen und einen
oder zwei Antennenverstärker AB4000 benötigen. Tab
elle 1
gibt die ma
ximale zulässige Kabellänge je nach Kabeltyp an.
3) Stecken Sie an jede Antenne ein
Antennenkabel an.
4) Verbinden Sie die beiden Antennen gemäß Tabelle 1 mit den Antennen-Eingangsb
uchsen
des Empfängers. Wenn Sie einen oder zwei Antennenverstärker AB4000 benöti
gen,
müssen Sie zwischen dem Empfänger und dem ersten Antennenverstärker ein
Fernspeisegerät ASU4000
in die
Leitung einfügen.
5) Kontrollieren Sie
, ob die an den Netzgeräten des ASU4000 und des Empfängers
angegebene Netzspannung mit der Netzspannung am Einsatzort übereinstimmt.
6) Verbinden Sie das Fernspeisegerät sowie den Empfänger mit den zugehörigen Netzgeräten
und jedes Netzge
rät mit einer geeigneten Netzsteckdose.
AC
HTUNG
Der Betrieb der Netzgeräte an einer anderen Netzspannung kann zu Schäden am Gerät führen.
