2 Descrizione
53WMS 40 SINGLE/DUAL
2.4.1. Elementi di
comando
sul pannello frontale

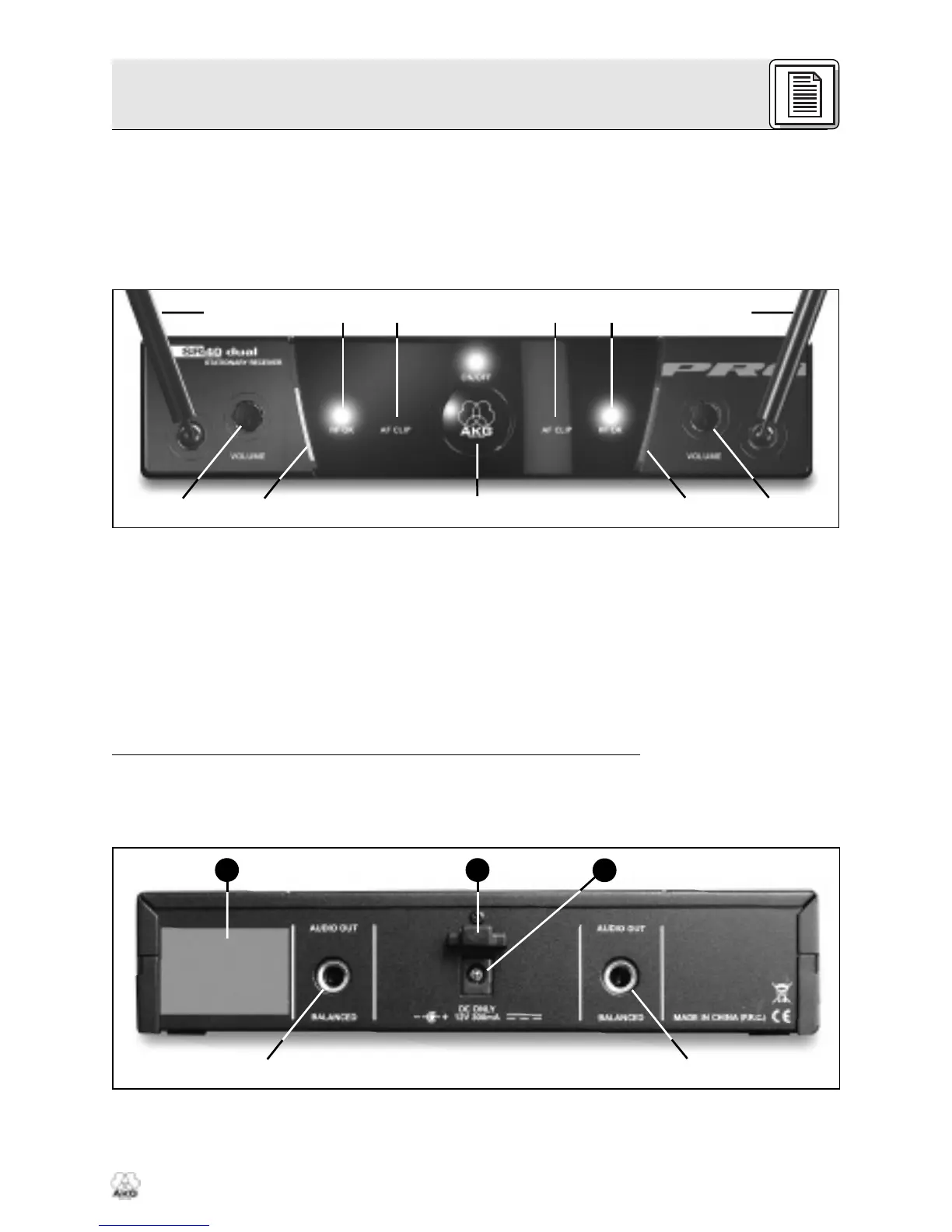

Fig. 1: Elementi di
comando sul pannello
frontale del ricevitore
SR 40 DUAL
2.4.2 Elementi di
comando sul retro
Fig. 2: Elementi di
comando sul retro del
ricevitore SR 40 DUAL
1 ON/OFF: Tasto on/off e LED di controllo.
2 Antenna (1 per canale): L’antenna UHF a lunghezza fissa è montata
in modo fisso sul lato anteriore.
3 VOLUME (1 per canale): Con il potenziometro VOLUME potete re-
golare il livello d’uscita del ricevitore, dal livello microfonico fino al li-
vello line, adattandolo così alla sensibilità d’ingresso del vostro mixer
o amplificatore.
4 RF OK (1 per canale): Questo LED si accende se viene ricevuto un
segnale. Se non viene ricevuto nessun segnale o se è attivo lo squelch
automatico, il LED RF OK si spegne e l’uscita audio viene silenziata.
5 AF CLIP (1 per canale): Questo LED si accende se il livello audio del
segnale ricevuto sovraccarica la sezione audio del ricevitore.
6 Codice colori: Il colore corrisponde alla frequenza del canale di rice-
zione. Sia l’SR 40 DUAL che l’SR 40 SINGLE sono dotati di due pan-
nelli con codice colori. Nel caso dell’SR 40 SINGLE ambedue i pan-
nelli hanno lo stesso colore. I trasmettitori con la stessa frequenza sono
contrassegnati con lo stesso colore. La tabella del codice colori si trova
nel foglio illustrativo ("Manual Supplement") delle istruzioni per l’uso.
7 Etichetta frequenze portanti: Sul retro del ricevitore è disposta
un’etichetta adesiva recante l’indicazione della frequenza portante (delle
frequenze portanti) e i contrassegni di collaudo del ricevitore.
8 AUDIO OUT (1 per canale): Uscita audio simmetrica su una presa jack
a tre poli da 6,3 mm, regolabile dal livello microfonico fino al livello line
(gamma di regolazione 26 dB). Potete collegare questa uscita o ad
22
13 6 36
4 455
7 9
10
8
8
