2 Apresentação
WMS 40 SINGLE/DUAL
84
2.4.1. Elementos de
comando no painel
frontal

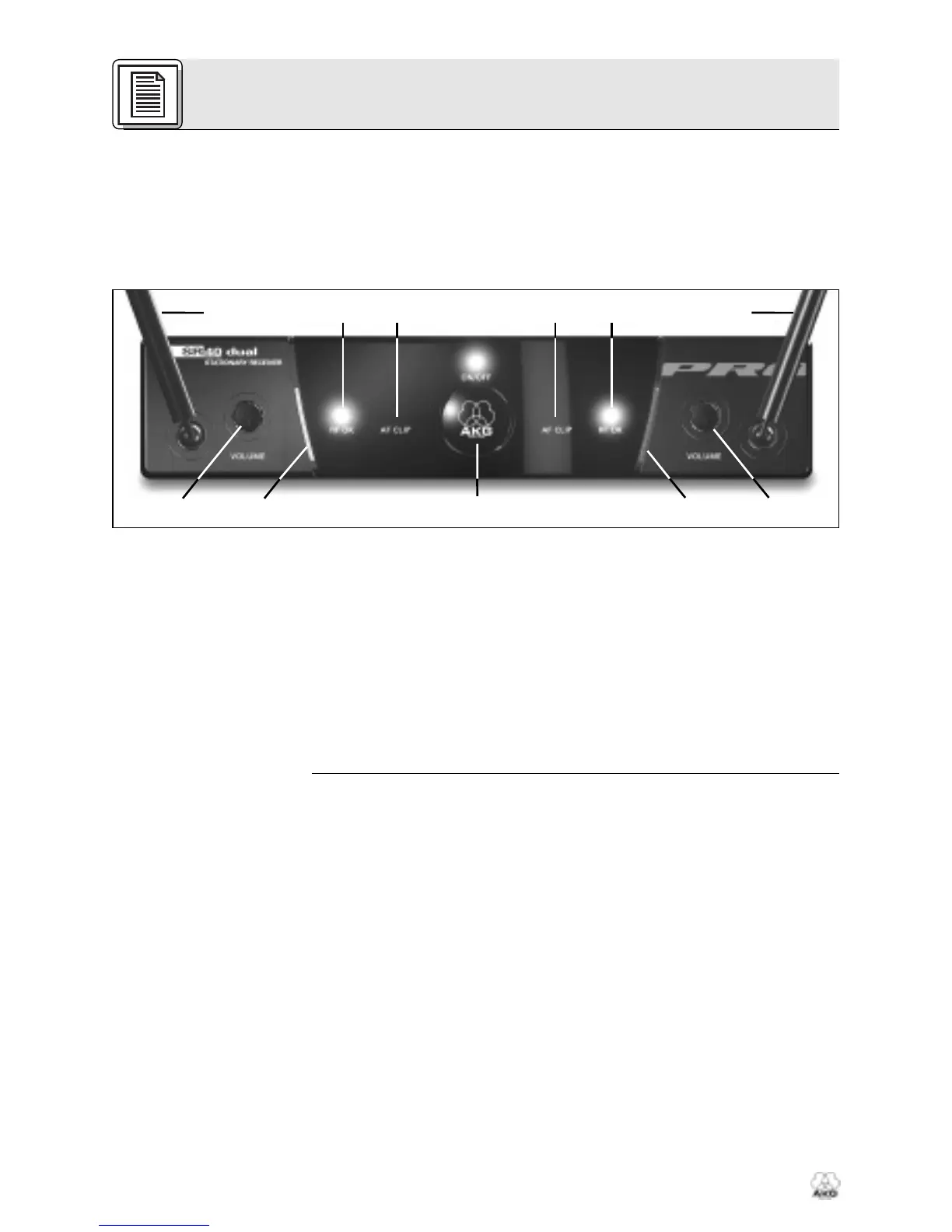

Fig. 1: Elementos de
comando
no painel frontal do re-
ceptor
SR 40 DUAL
1 ON/OFF: tecla liga/desliga e LED de controle.
2 Antena (1 por canal): a antena UHF com comprimento fixo está fi-
xada no painel frontal.
3 VOLUME (1 por canal): com o potenciômetro VOLUME pode ajustar
o nível de saída do receptor (a partir do nível de microfone até o nível
line) e adaptá-lo desta forma à sensibilidade de entrada da sua mesa
de mixagem ou do seu amplificador.
4 RF OK (1 por canal): este LED brilha quando é recebido um sinal. Se
não for recebido um sinal ou se o squelch automático estiver ativo, o
LED RF OK apagar-se-á e a saída de áudio estará muda.
5 AF CLIP (1 por canal): este LED brilha quando o nível de áudio do
sinal recebido sobrecarrega a seção de áudio do receptor.
6 Código de cores: a cor corresponde à freqüência portadora do ca-
nal de recepção. O SR 40 DUAL assim como o SR 40 SINGLE pos-
suem duas faixas de código de cores. No SR 40 SINGLE ambas as
faixas de código de cores têm a mesma cor. Os emissores com a
mesma freqüência portadora são marcados com a mesma cor. Na folha
adicional ("Manual Supplement") juntada ao manual encontrará uma
tabela com o código de cores.
22
13 6 36
4 455
