2 Beschreibung
9WMS 40 SINGLE/DUAL
2.4.2 Bedienelemente
an der Rückseite

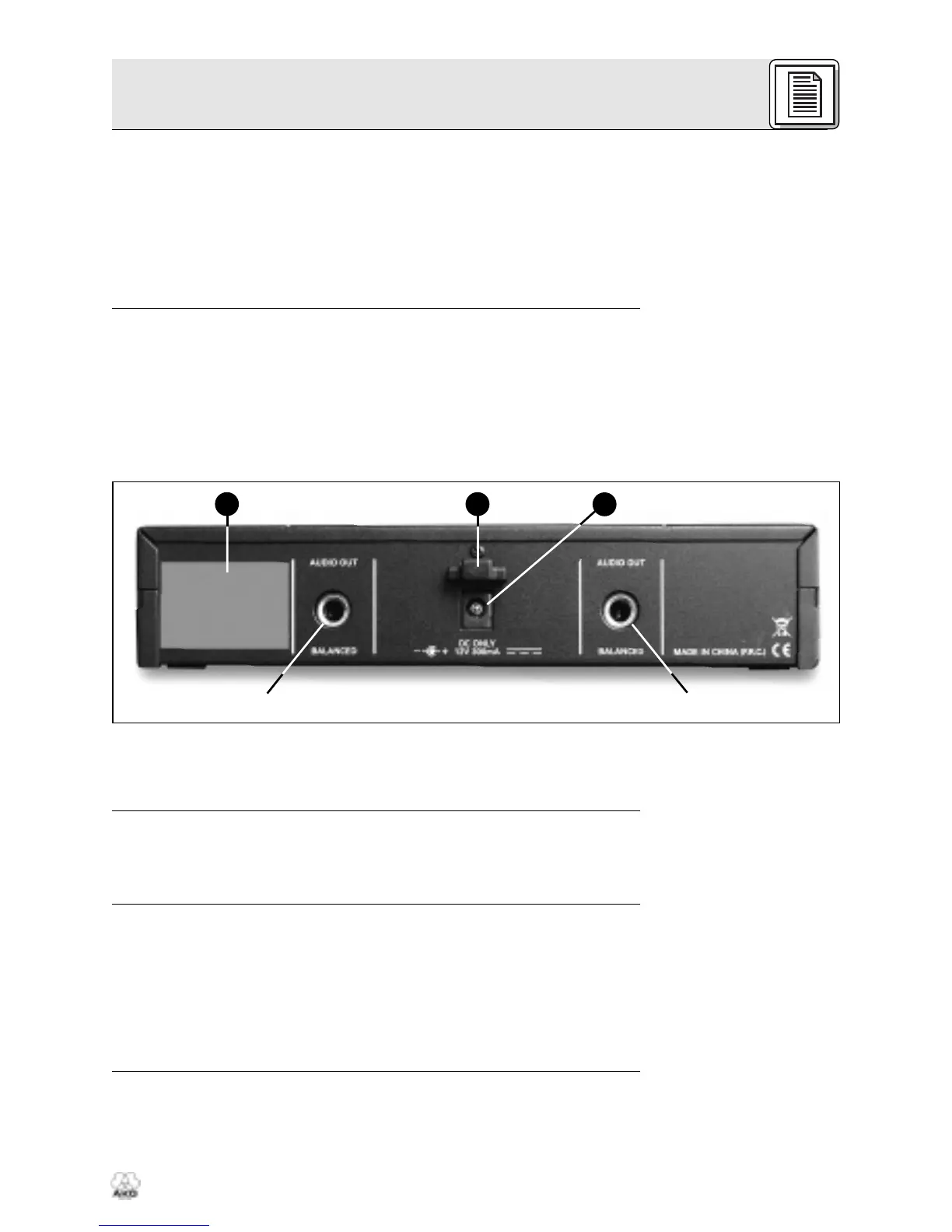

Fig. 2: Bedienelemente
an der Rückseite des
Empfängers
SR 40 DUAL
2.4.3 Automatischer
Squelch
2.5 Handsender
HT 40 PRO
2.5.1 Bedienelemente
Siehe Fig. 3 auf Seite 2.
5 AF CLIP (1 pro Kanal): Diese LED leuchtet auf, wenn der Audiopegel
des empfangenen Signals die Audiosektion des Empfängers überlas-
tet.
6 Farbcode: Die Farbe entspricht der Trägerfrequenz des Empfangs-
kanals. Sowohl der SR 40 DUAL als auch der SR 40 SINGLE besitzen
zwei Farbcodestreifen. Beim SR 40 PRO SINGLE haben beide Far-
codestreifen dieselbe Farbe. Sender mit derselben Trägerfrequenz sind
mit derselben Farbe gekennzeichnet. Eine Farbcode-Tabelle finden Sie
im Beiblatt ("Manual Supplement") zur Bedienungsanleitung.
7 Trägerfrequenzetikette: An der Rückseite des Empfängers ist eine
Haftetikette mit der (den) Trägerfrequenz(en) und den Prüfzeichen des
Empfängers angebracht.
8 AUDIO OUT (1 pro Kanal): symmetrischer Audioausgang an 3-poli-
ger 6,3 mm-Klinkenbuchse, regelbar von Mikrofon- bis Linepegel (Re-
gelbereich 26 dB). Diesen Ausgang können Sie entweder mit einem
XLR-Mikrofoneingang oder einem asymmetrischen Line-Eingang ei-
nes Mischpults oder Verstärkers verbinden.
9 Zugentlastung für das Versorgungskabel des mitgelieferten Stecker-
netzteils.
10 DC ONLY: Versorgungsbuchse zum Anschluss des mitgelieferten
Steckernetzteils.
Die automatische Rauschsperre ("Squelch") schaltet den Empfänger bei
zu schwachem Empfangssignal ab, sodass die damit verbundenen Stör-
geräusche bzw. das Eigenrauschen des Empfängers bei abgeschaltetem
Sender nicht hörbar werden.
Der Handsender HT 40 PRO arbeitet auf einer fixen, quarzstabilisierten
Trägerfrequenz im UHF-Trägerfrequenzbereich von 710 bis 865 MHz und
ist mit einer im Gehäuse integrierten Antenne ausgestattet.
Der mit dem Sender fix verbundene Mikrofonkopf mit hochwertigem AKG-
Wandler mit nierenförmiger Richtcharakteristik zeichnet sich durch geringe
Handgeräuschempfindlichkeit, gute Rückkopplungsunterdrückung und
brillante Übertragungsqualität aus und besitzt ein eingebautes Wind- und
Popfilter zur Unterdrückung von Pop- und Atemgeräuschen.
11 Ein/Aus-Schalter: Dieser Schiebeschalter hat drei Stellungen:
ON: Die Spannungsversorgung für den Sender ist eingeschaltet.
7 9
10
8
8
