akkuteam vas 5900A - Abdeckungen für Anschlüsse und Optionen Entfernen; Option Haltebügel und Option Zugentlastung für Ladekabel Montieren; Option Kantenschutz

15
d

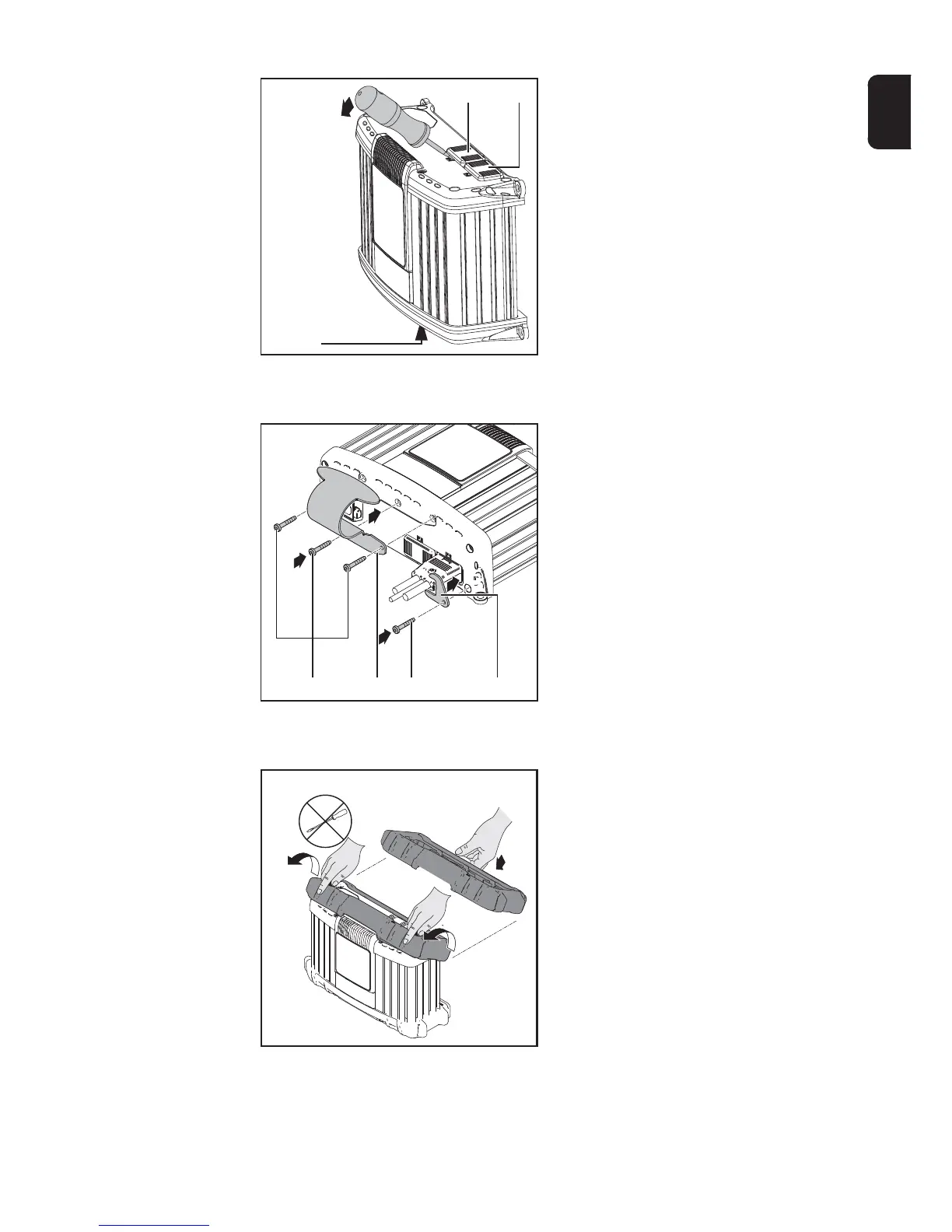

Abdeckungen für
Anschlüsse und
Optionen entfer-
nen
Falls erforderlich, mittels Schraubendreher
entfernen:
- Abdeckung (1) für Anschluss P3 - Vi-
sual Port
- Abdeckung (2) für Anschluss P4 - Mul-
tiport
- Abdeckung (3) für Anschluss P2 - I/O-
Port
Nicht verwendete Anschlüsse P2, P3 und
P4 mittels Abdeckungen (1), (2) und (3)
verschlossen lassen.
Option Haltebü-
gel und Option
Zugentlastung für
Ladekabel mon-
tieren
Haltebügel montieren:
- Schrauben (1) lösen
- Haltebügel (2) mit den zuvor gelösten
Schrauben montieren
Zugentlastung montieren:
- Schraube (3) lösen
- Zugentlastung (4) für Ladekabel mit
der zuvor gelösten Schraube montie-
ren
Option Kanten-
schutz
Die Demontage des Kantenschutzes er-
folgt in umgekehrter Reihenfolge der Mon-
tage.
Bei montiertem Kantenschutz ist eine Mon-
tage des Haltebügels nicht möglich.
(2)
(3)
(1)
1
2
3
4
(1) (2) (3) (4)
WICHTIG! Das Drehmoment für alle
Schrauben beträgt 2,5 Nm.
1
2
2
